        Four lobe grips flat

Item description/product images

Show/filter all items

DescriptionProduct description:Extraordinary gripping safety combined with attractive design are key elements to outstanding functionality. The flat construction make these four lobe grips suitable for low working spaces.Material, version:Grip hard black thermoplastic.
Coating, soft thermoplastic, black.
internal thread electro zinc-plated brass.
Screw grade 5.8 electro zinc-plated steelNote:Flat four lobe grips are available in 5 sizes of internal and external threads.On request:Other screw sizes, screw lengths, versions and colours.Special features:

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 06855 Four lobe grips flat

160 kB

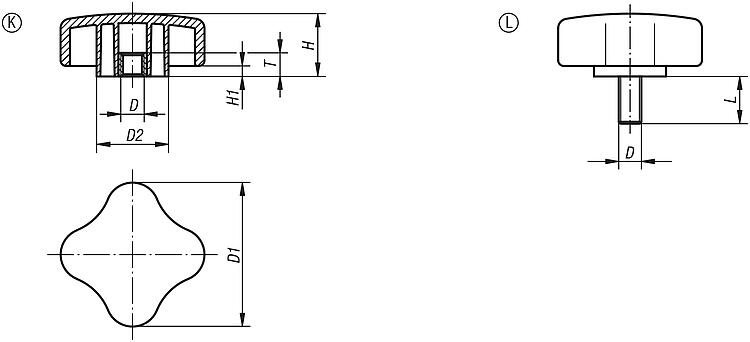

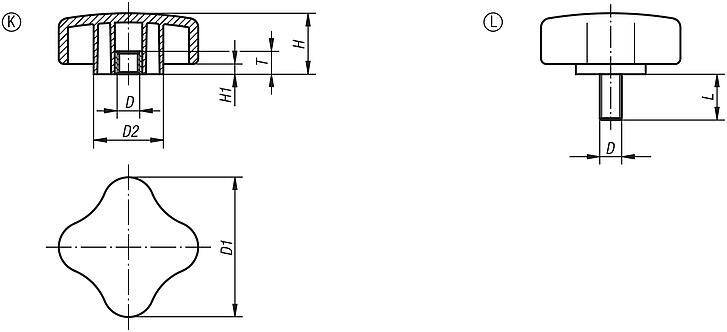

Drawings (total overview)

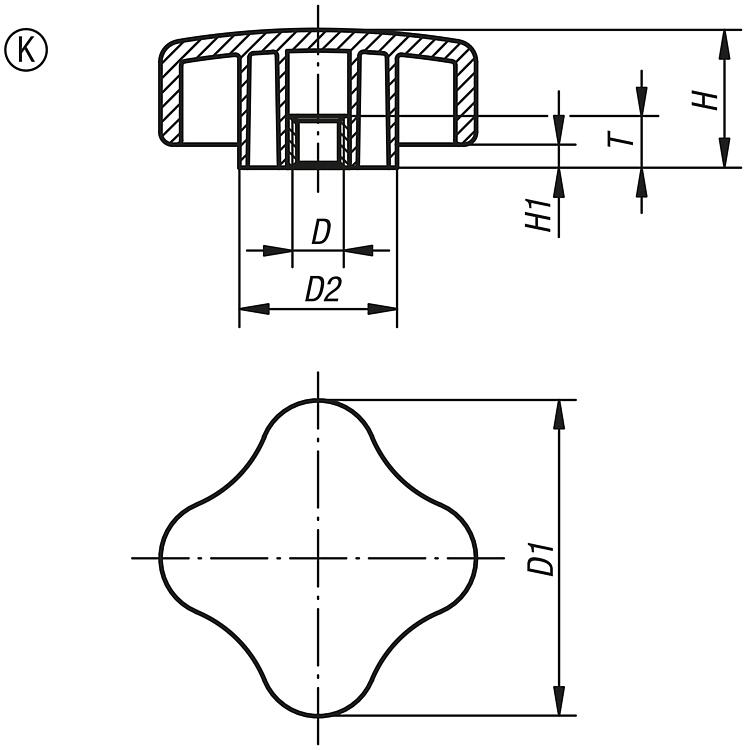

Flat four lobe grips with internal thread

More information

Drawings

Flat four lobe grips with internal thread

Item selection/filter

Order No.	Form	D	D1	D2	H	H1	T	Price
06855-3505	K	M5	35,5	14,2	15,5	2,8	12,5	on request
06855-3506	K	M6	35,5	14,2	15,5	2,8	12,5	on request
06855-4405	K	M5	44,5	17,5	19,3	3,3	12,5	on request
06855-4406	K	M6	44,5	17,5	19,3	3,3	12,5	on request
06855-4408	K	M8	44,5	17,5	19,3	3,3	12,5	on request
06855-4410	K	M10	44,5	17,5	19,3	3,3	12,5	on request
06855-5005	K	M5	50,8	23,6	22,1	3,8	12,5	on request
06855-5006	K	M6	50,8	23,6	22,1	3,8	12,5	on request
06855-5008	K	M8	50,8	23,6	22,1	3,8	12,5	on request
06855-5010	K	M10	50,8	23,6	22,1	3,8	12,5	on request
06855-6306	K	M6	63,5	31,7	27,7	4,6	12,5	on request
06855-6308	K	M8	63,5	31,7	27,7	4,6	12,5	on request
06855-6310	K	M10	63,5	31,7	27,7	4,6	12,5	on request
06855-6312	K	M12	63,5	31,7	27,7	4,6	12,5	on request
06855-7608	K	M8	76,2	38,1	33,3	5,6	12,5	on request
06855-7610	K	M10	76,2	38,1	33,3	5,6	12,5	on request
06855-7612	K	M12	76,2	38,1	33,3	5,6	12,5	on request

Flat four lobe grips with external thread

More information

Drawings

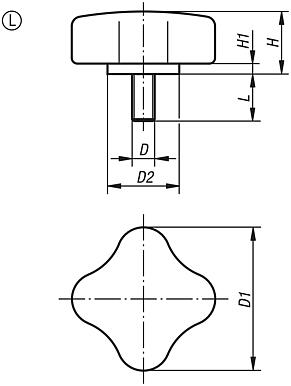

Flat four lobe grips with external thread

Item selection/filter

Order No.	Form	D	D1	D2	H	H1	L	Price
06855-3506X15	L	M6	35,5	14,2	15,5	2,8	15	on request
06855-3506X20	L	M6	35,5	14,2	15,5	2,8	20	on request
06855-3506X25	L	M6	35,5	14,2	15,5	2,8	25	on request
06855-3506X35	L	M6	35,5	14,2	15,5	2,8	35	on request
06855-4406X15	L	M6	44,5	17,5	19,3	3,3	15	on request
06855-4406X20	L	M6	44,5	17,5	19,3	3,3	20	on request
06855-4406X25	L	M6	44,5	17,5	19,3	3,3	25	on request
06855-4406X35	L	M6	44,5	17,5	19,3	3,3	35	on request
06855-4408X16	L	M8	44,5	17,5	19,3	3,3	16	on request
06855-4408X25	L	M8	44,5	17,5	19,3	3,3	25	on request
06855-4408X35	L	M8	44,5	17,5	19,3	3,3	35	on request
06855-4410X20	L	M10	44,5	17,5	19,3	3,3	20	on request
06855-4410X30	L	M10	44,5	17,5	19,3	3,3	30	on request
06855-4410X40	L	M10	44,5	17,5	19,3	3,3	40	on request
06855-4410X50	L	M10	44,5	17,5	19,3	3,3	50	on request
06855-5006X15	L	M6	50,8	23,6	22,1	3,8	15	on request
06855-5006X25	L	M6	50,8	23,6	22,1	3,8	25	on request
06855-5006X35	L	M6	50,8	23,6	22,1	3,8	35	on request
06855-5008X16	L	M8	50,8	23,6	22,1	3,8	16	on request
06855-5008X25	L	M8	50,8	23,6	22,1	3,8	25	on request
06855-5008X35	L	M8	50,8	23,6	22,1	3,8	35	on request
06855-5010X30	L	M10	50,8	23,6	22,1	3,8	30	on request
06855-5010X40	L	M10	50,8	23,6	22,1	3,8	40	on request
06855-5010X50	L	M10	50,8	23,6	22,1	3,8	50	on request
06855-6306X15	L	M6	63,5	31,7	27,7	4,6	15	on request
06855-6306X20	L	M6	63,5	31,7	27,7	4,6	20	on request
06855-6306X25	L	M6	63,5	31,7	27,7	4,6	25	on request
06855-6306X35	L	M6	63,5	31,7	27,7	4,6	35	on request
06855-6308X16	L	M8	63,5	31,7	27,7	4,6	16	on request
06855-6308X25	L	M8	63,5	31,7	27,7	4,6	25	on request
06855-6308X35	L	M8	63,5	31,7	27,7	4,6	35	on request
06855-6310X30	L	M10	63,5	31,7	27,7	4,6	30	on request
06855-6310X40	L	M10	63,5	31,7	27,7	4,6	40	on request
06855-6310X50	L	M10	63,5	31,7	27,7	4,6	50	on request
06855-7608X16	L	M8	76,2	38,1	33,3	5,6	16	on request
06855-7608X25	L	M8	76,2	38,1	33,3	5,6	25	on request
06855-7608X35	L	M8	76,2	38,1	33,3	5,6	35	on request
06855-7610X30	L	M10	76,2	38,1	33,3	5,6	30	on request
06855-7610X50	L	M10	76,2	38,1	33,3	5,6	50	on request
