        用于 T 型槽和网格系统的 4 面挡块

商品描述/产品说明

产品说明产品描述：4 面挡块是灵活的支撑和止动元件，可用于各种加工应用。
在挡块的帮助下，工件可以精确定位，并通过集成的台阶在规定的水平上对齐。
通过挡块可实现单个或多个夹紧。材料：渗碳钢。规格：淬火和黑色氧化处理。提示：4 面挡块形式 A 可用于网格系统。
4 面挡块形式 B 可用于网格和 T 型槽系统。装配：网格系统和槽型导轨滑块的 4 面挡块使用轴肩螺栓（M12、M16）定位和紧固，T 型槽系统使用内六角螺丝（14、18、22）定位和紧固。附件：轴肩螺栓 07533.
圆柱头螺丝 07160.供货范围形状 A
系统尺寸 M12：
1x 主体挡块
1x 用于 M12（单）安装螺栓的减径轴套
2x 用于安装 M12（双）螺钉的减径轴套

系统尺寸 M16：
1x 主体挡块

形状 B
系统尺寸 M12：
1 个主体挡块
2x M12 轴肩螺栓减径套
2x 槽型导轨滑块

系统尺寸 M16：
1x 主体挡块
2x 槽型导轨滑块

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 02394-10 用于 T 型槽和网格系统的 4 面挡块

254 kB

图片（总概述）

更多信息

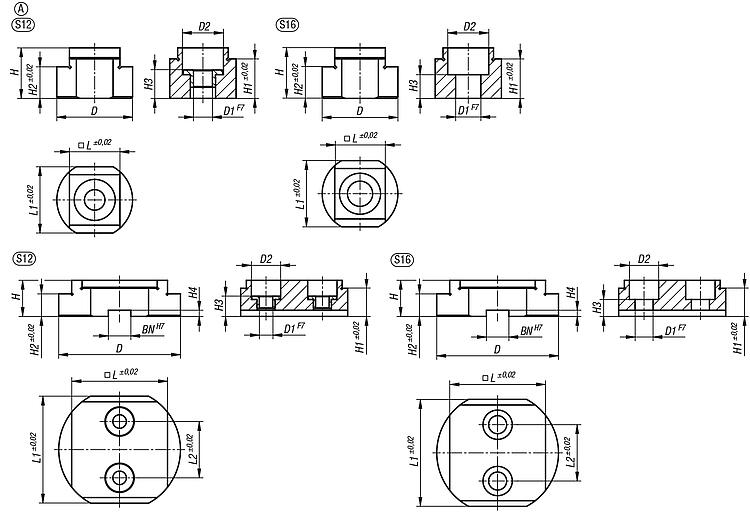

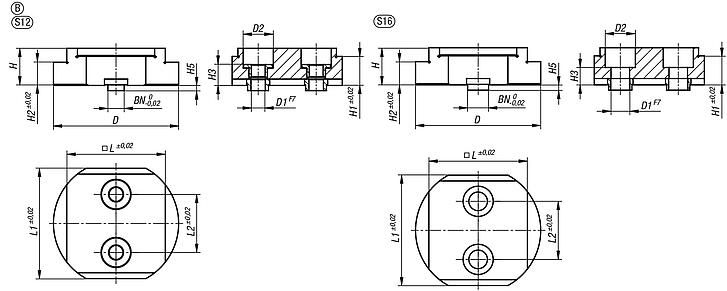

图纸

商品选择/筛选

订货号	尺寸	类型 2	类型	D	D1	D2	H	H1	H2	H3	H4	L	L1	L2	BN=槽宽	价格
02394-10-11232	系统尺寸 12	单	A	48	12	26	32	25	20	18	-	32	42	-	-	根据要求
02394-10-11240	系统尺寸 12	单	A	48	12	26	40	32	25	23	-	32	42	-	-	根据要求
02394-10-11250	系统尺寸 12	单	A	48	12	26	50	40	32	33	-	32	42	-	-	根据要求
02394-10-11263	系统尺寸 12	单	A	48	12	26	63	50	40	42	-	32	42	-	-	根据要求
02394-10-11632	系统尺寸 16	单	A	48	16	26	32	25	20	15	-	32	42	-	-	根据要求
02394-10-11640	系统尺寸 16	单	A	48	16	26	40	32	25	20	-	32	42	-	-	根据要求
02394-10-11650	系统尺寸 16	单	A	48	16	26	50	40	32	30	-	32	42	-	-	根据要求
02394-10-11663	系统尺寸 16	单	A	48	16	26	63	50	40	39	-	32	42	-	-	根据要求
02394-10-21232	系统尺寸 12	双重	A	108	12	26	32	25	20	18	5,5	85	95	50	20	根据要求
02394-10-21240	系统尺寸 12	双重	A	108	12	26	40	32	25	23	5,5	85	95	50	20	根据要求
02394-10-21250	系统尺寸 12	双重	A	108	12	26	50	40	32	36	5,5	85	95	50	20	根据要求
02394-10-21263	系统尺寸 12	双重	A	108	12	26	63	50	40	49	5,5	85	95	50	20	根据要求
02394-10-21632	系统尺寸 16	双重	A	108	16	26	32	25	20	15	5,5	85	95	50	20	根据要求
02394-10-21640	系统尺寸 16	双重	A	108	16	26	40	32	25	20	5,5	85	95	50	20	根据要求
02394-10-21650	系统尺寸 16	双重	A	108	16	26	50	40	32	33	5,5	85	95	50	20	根据要求
02394-10-21663	系统尺寸 16	双重	A	108	16	26	63	50	40	46	5,5	85	95	50	20	根据要求

更多信息

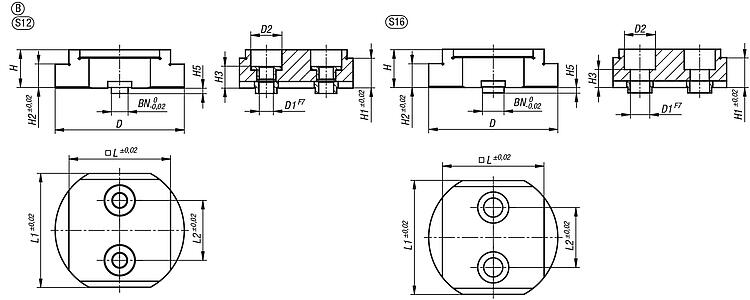

图纸

商品选择/筛选

订货号	尺寸	类型 2	类型	D	D1	D2	H	H1	H2	H3	H5	L	L1	L2	BN=槽宽	价格
02394-10-2123214	系统尺寸 12	双重	B	108	12	26	32	25	20	18	4,5	85	95	50	14	根据要求
02394-10-2124014	系统尺寸 12	双重	B	108	12	26	40	32	25	23	4,5	85	95	50	14	根据要求
02394-10-2125014	系统尺寸 12	双重	B	108	12	26	50	40	32	36	4,5	85	95	50	14	根据要求
02394-10-2126314	系统尺寸 12	双重	B	108	12	26	63	50	40	49	4,5	85	95	50	14	根据要求
02394-10-216321822	系统尺寸 16	双重	B	108	16	26	32	25	20	15	4,5	85	95	50	18/22	根据要求
02394-10-216401822	系统尺寸 16	双重	B	108	16	26	40	32	25	20	4,5	85	95	50	18/22	根据要求
02394-10-216501822	系统尺寸 16	双重	B	108	16	26	50	40	32	33	4,5	85	95	50	18/22	根据要求
02394-10-216631822	系统尺寸 16	双重	B	108	16	26	63	50	40	46	4,5	85	95	50	18/22	根据要求
