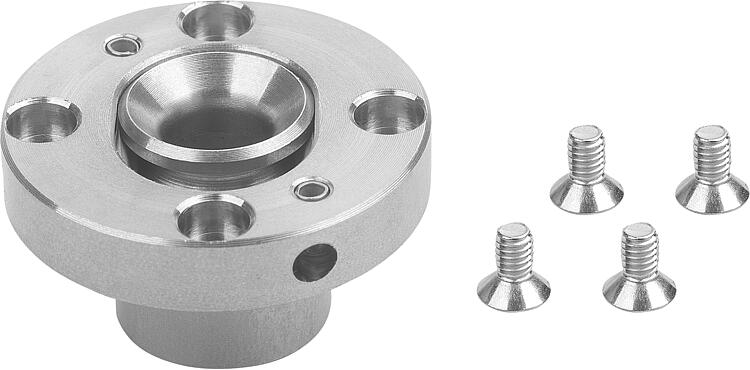

不锈钢固定衬套，浮动式，适用于快锁插销，B 型

03192-07_B

不锈钢固定衬套，浮动式，适用于快锁插销，B 型

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 分度销，凸轮旋柄柱塞和快锁插销的附件
        不锈钢固定衬套，浮动式，适用于快锁插销
        不锈钢固定衬套，浮动式，适用于快锁插销，B 型

商品描述/产品说明

产品说明材料：不锈钢。规格：亮色。提示：如果无法遵守所需的固定孔间距公差，固定衬套可扩展孔间距的公差范围。滑块可向左或向右移动 1 mm。

随供了 M2 或 M3 不锈钢固定螺栓。

安装方式 1：用于板厚 9-16 mm 的 A 型和板厚 10-18 mm 的 B 型。
安装方式 2：用于板厚 > 16 mm 的 A 型和板厚 > 18 mm 的 B 型。图纸提示：

1) 安装方式 1
2) 安装方式 2
3) 板
4) 适用于 M2（带内六角）或 M3（带内六角，沉头）固定螺栓

特点：

不锈钢

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

產品規格表 03192-07_B 不锈钢固定衬套，浮动式，适用于快锁插销，B 型

图纸

不锈钢固定衬套，浮动式，适用于快锁插销，B 型

商品选择/筛选

订货号	类型	D	D1	D2	D3	D4	D5	H	H1	H2	H3	L	L1	M	CAD	配件	价格	订购
03192-07-13420	B	10,1	34	20	27	34	22	17	5	2,5	17,5	5,5	5	M3			根据要求

本类目的其他商品

不锈钢固定衬套，浮动式，适用于快锁插销，A 型

03192-07_A

不锈钢固定衬套，浮动式，适用于快锁插销，A 型
