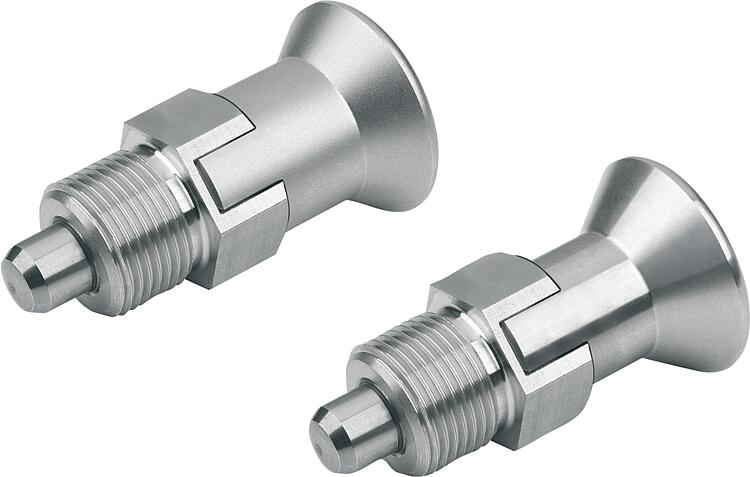

03089_C不锈钢短型分度销，带不锈钢蘑菇头把手和锁紧槽 |
返回 |
|
|
产品说明材料：规格：不锈钢版本 A1：
亮色螺纹套筒和蘑菇头把手。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。
不锈钢版本 A4：
亮色螺纹套筒。
蘑菇型手柄经抛光或喷砂处理。
柱塞顶销经打磨和化学镀镍处理。
柱塞顶销经打磨处理，亮色。提示：所使用的材料可广泛应用。
对于耐腐蚀性要求极高的情况，建议使用 A4 不锈钢制分度销。
根据要求：特殊类型。附件：定位衬套 03099-50。
间隔环 03089。
不锈钢连接嵌入件，用于薄壁部件 03094-10。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 主体
材料 | 金属键 | 的蘑菇头把手 | 定位销 | D
| D1 | D2 | L | L1 | L2 | 行程
S | SW1 | Fx30° | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03089-117903 | C | 不锈钢 | 1.4305 | 亮色 | 未硬化处理 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 |  | | 根据要求 | | | 03089-117004 | C | 不锈钢 | 1.4305 | 亮色 | 未硬化处理 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 根据要求 | | | 03089-117105 | C | 不锈钢 | 1.4305 | 亮色 | 未硬化处理 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 根据要求 | | | 03089-117206 | C | 不锈钢 | 1.4305 | 亮色 | 未硬化处理 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 根据要求 | | | 03089-117308 | C | 不锈钢 | 1.4305 | 亮色 | 未硬化处理 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 根据要求 | | | 03089-117410 | C | 不锈钢 | 1.4305 | 亮色 | 未硬化处理 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 根据要求 | | | 03089-007903 | C | 不锈钢 | 1.4034 | 亮色 | 硬化处理 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 根据要求 | | | 03089-007004 | C | 不锈钢 | 1.4034 | 亮色 | 硬化处理 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 根据要求 | | | 03089-007105 | C | 不锈钢 | 1.4034 | 亮色 | 硬化处理 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 根据要求 | | | 03089-007206 | C | 不锈钢 | 1.4034 | 亮色 | 硬化处理 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 根据要求 | | | 03089-007308 | C | 不锈钢 | 1.4034 | 亮色 | 硬化处理 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 根据要求 | | | 03089-007410 | C | 不锈钢 | 1.4034 | 亮色 | 硬化处理 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 根据要求 | | | 03089-067903 | C | 不锈钢 | 1.4404 | 亮色 | 镀镍 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 根据要求 | | | 03089-067004 | C | 不锈钢 | 1.4404 | 亮色 | 镀镍 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 根据要求 | | | 03089-067105 | C | 不锈钢 | 1.4404 | 亮色 | 镀镍 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 根据要求 | | | 03089-067206 | C | 不锈钢 | 1.4404 | 亮色 | 镀镍 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 根据要求 | | | 03089-067308 | C | 不锈钢 | 1.4404 | 亮色 | 镀镍 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 根据要求 | | | 03089-067410 | C | 不锈钢 | 1.4404 | 亮色 | 镀镍 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 根据要求 | | | 03089-177903 | C | 不锈钢 | 1.4404 | 亮色 | 亮色 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 根据要求 | | | 03089-177004 | C | 不锈钢 | 1.4404 | 亮色 | 亮色 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 根据要求 | | | 03089-177105 | C | 不锈钢 | 1.4404 | 亮色 | 亮色 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 根据要求 | | | 03089-177206 | C | 不锈钢 | 1.4404 | 亮色 | 亮色 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 根据要求 | | | 03089-177308 | C | 不锈钢 | 1.4404 | 亮色 | 亮色 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 根据要求 | | | 03089-177410 | C | 不锈钢 | 1.4404 | 亮色 | 亮色 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 根据要求 | | | 03089-0679031 | C | 不锈钢 | 1.4404 | 喷丸 | 镀镍 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 根据要求 | | | 03089-0670041 | C | 不锈钢 | 1.4404 | 喷丸 | 镀镍 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 根据要求 | | | 03089-0671051 | C | 不锈钢 | 1.4404 | 喷丸 | 镀镍 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 根据要求 | | | 03089-0672061 | C | 不锈钢 | 1.4404 | 喷丸 | 镀镍 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 根据要求 | | | 03089-0673081 | C | 不锈钢 | 1.4404 | 喷丸 | 镀镍 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 根据要求 | | | 03089-0674101 | C | 不锈钢 | 1.4404 | 喷丸 | 镀镍 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 根据要求 | | | 03089-1779031 | C | 不锈钢 | 1.4404 | 喷丸 | 亮色 | 3 | M6x0,75 | 14 | 25,5 | 6 | 5 | 3,5 | 8 | 0,8 | 3 | 10 | | | 根据要求 | | | 03089-1770041 | C | 不锈钢 | 1.4404 | 喷丸 | 亮色 | 4 | M8x1 | 18 | 29,5 | 6 | 6 | 4 | 10 | 1 | 4 | 12 | | | 根据要求 | | | 03089-1771051 | C | 不锈钢 | 1.4404 | 喷丸 | 亮色 | 5 | M10x1 | 21 | 34,5 | 8 | 7 | 5 | 13 | 1,3 | 5 | 12 | | | 根据要求 | | | 03089-1772061 | C | 不锈钢 | 1.4404 | 喷丸 | 亮色 | 6 | M12x1,5 | 25 | 41,7 | 10 | 8 | 6 | 14 | 1,8 | 6 | 14 | | | 根据要求 | | | 03089-1773081 | C | 不锈钢 | 1.4404 | 喷丸 | 亮色 | 8 | M16x1,5 | 33 | 54 | 12 | 10 | 8 | 19 | 2,3 | 14 | 28 | | | 根据要求 | | | 03089-1774101 | C | 不锈钢 | 1.4404 | 喷丸 | 亮色 | 10 | M20x1,5 | 33 | 61 | 15 | 12 | 10 | 22 | 2,8 | 15 | 32 | | | 根据要求 | |
|
|
