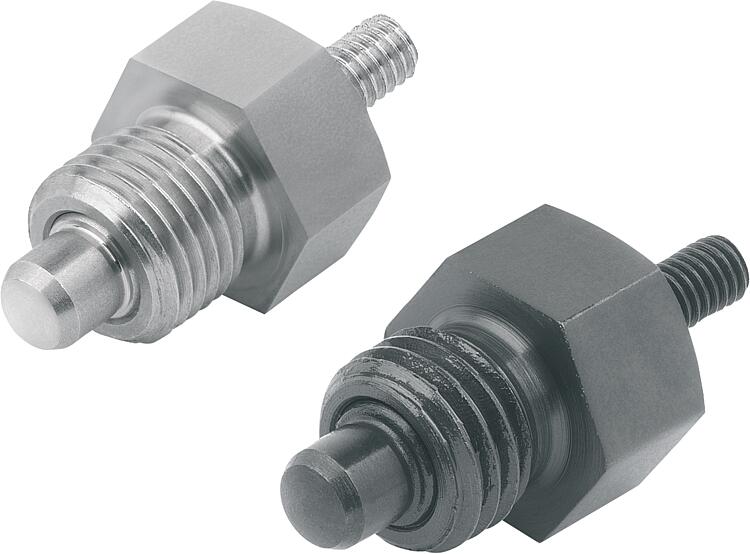

03092_E钢或不锈钢短型锁紧柱塞，带螺纹销，E 型，不带锁紧螺母 |
返回 |
|
|
产品说明产品描述：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。凸出的顶销杆上可以安装特定的把手。此外，这种柱塞还可以通过电控气缸实现自动动作，或者通过鲍登线进行远程控制。材料：规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。
不锈钢版本 A1：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。
不锈钢版本 A4：
亮色螺纹套筒。
柱塞顶销经打磨和化学镀镍处理。
柱塞顶销经打磨处理，亮色。提示：所使用的材料可广泛应用。
对于耐腐蚀性要求极高的情况，建议使用 A4 不锈钢制分度销。
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 主体
材料 | 金属键 | 主体
表面 | 尺寸 | 锁紧螺母 | D
| D1 | D2 | CAD | 配件 | 价格 | 订购 |
|---|
| 03092-5903 | E | 钢制 | - | 硬化处理 | 9 | 不带锁紧螺母 | 3 | M6x0,75 | M2 |  | | 根据要求 | | | 03092-5004 | E | 钢制 | - | 硬化处理 | 0 | 不带锁紧螺母 | 4 | M8x1 | M3 | | | 根据要求 | | | 03092-5105 | E | 钢制 | - | 硬化处理 | 1 | 不带锁紧螺母 | 5 | M10x1 | M4 | | | 根据要求 | | | 03092-5206 | E | 钢制 | - | 硬化处理 | 2 | 不带锁紧螺母 | 6 | M12x1,5 | M6 | | | 根据要求 | | | 03092-5308 | E | 钢制 | - | 硬化处理 | 3 | 不带锁紧螺母 | 8 | M16x1,5 | M8 | | | 根据要求 | | | 03092-5410 | E | 钢制 | - | 硬化处理 | 4 | 不带锁紧螺母 | 10 | M20x1,5 | M8 | | | 根据要求 | | | 03092-15903 | E | 不锈钢 | 1.4305 | 未硬化处理 | 9 | 不带锁紧螺母 | 3 | M6x0,75 | M2 | | | 根据要求 | | | 03092-15004 | E | 不锈钢 | 1.4305 | 未硬化处理 | 0 | 不带锁紧螺母 | 4 | M8x1 | M3 | | | 根据要求 | | | 03092-15105 | E | 不锈钢 | 1.4305 | 未硬化处理 | 1 | 不带锁紧螺母 | 5 | M10x1 | M4 | | | 根据要求 | | | 03092-15206 | E | 不锈钢 | 1.4305 | 未硬化处理 | 2 | 不带锁紧螺母 | 6 | M12x1,5 | M6 | | | 根据要求 | | | 03092-15308 | E | 不锈钢 | 1.4305 | 未硬化处理 | 3 | 不带锁紧螺母 | 8 | M16x1,5 | M8 | | | 根据要求 | | | 03092-15410 | E | 不锈钢 | 1.4305 | 未硬化处理 | 4 | 不带锁紧螺母 | 10 | M20x1,5 | M8 | | | 根据要求 | | | 03092-05903 | E | 不锈钢 | 1.4034 | 硬化处理 | 9 | 不带锁紧螺母 | 3 | M6x0,75 | M2 | | | 根据要求 | | | 03092-05004 | E | 不锈钢 | 1.4034 | 硬化处理 | 0 | 不带锁紧螺母 | 4 | M8x1 | M3 | | | 根据要求 | | | 03092-05105 | E | 不锈钢 | 1.4034 | 硬化处理 | 1 | 不带锁紧螺母 | 5 | M10x1 | M4 | | | 根据要求 | | | 03092-05206 | E | 不锈钢 | 1.4034 | 硬化处理 | 2 | 不带锁紧螺母 | 6 | M12x1,5 | M6 | | | 根据要求 | | | 03092-05308 | E | 不锈钢 | 1.4034 | 硬化处理 | 3 | 不带锁紧螺母 | 8 | M16x1,5 | M8 | | | 根据要求 | | | 03092-05410 | E | 不锈钢 | 1.4034 | 硬化处理 | 4 | 不带锁紧螺母 | 10 | M20x1,5 | M8 | | | 根据要求 | | | 03092-75903 | E | 不锈钢 | 1.4404 | 亮色 | 9 | 不带锁紧螺母 | 3 | M6x0,75 | M2 | | | 根据要求 | | | 03092-75004 | E | 不锈钢 | 1.4404 | 亮色 | 0 | 不带锁紧螺母 | 4 | M8x1 | M3 | | | 根据要求 | | | 03092-75105 | E | 不锈钢 | 1.4404 | 亮色 | 1 | 不带锁紧螺母 | 5 | M10x1 | M4 | | | 根据要求 | | | 03092-75206 | E | 不锈钢 | 1.4404 | 亮色 | 2 | 不带锁紧螺母 | 6 | M12x1,5 | M6 | | | 根据要求 | | | 03092-75308 | E | 不锈钢 | 1.4404 | 亮色 | 3 | 不带锁紧螺母 | 8 | M16x1,5 | M8 | | | 根据要求 | | | 03092-75410 | E | 不锈钢 | 1.4404 | 亮色 | 4 | 不带锁紧螺母 | 10 | M20x1,5 | M8 | | | 根据要求 | | | 03092-65903 | E | 不锈钢 | 1.4404 | 镀镍 | 9 | 不带锁紧螺母 | 3 | M6x0,75 | M2 | | | 根据要求 | | | 03092-65004 | E | 不锈钢 | 1.4404 | 镀镍 | 0 | 不带锁紧螺母 | 4 | M8x1 | M3 | | | 根据要求 | | | 03092-65105 | E | 不锈钢 | 1.4404 | 镀镍 | 1 | 不带锁紧螺母 | 5 | M10x1 | M4 | | | 根据要求 | | | 03092-65206 | E | 不锈钢 | 1.4404 | 镀镍 | 2 | 不带锁紧螺母 | 6 | M12x1,5 | M6 | | | 根据要求 | | | 03092-65308 | E | 不锈钢 | 1.4404 | 镀镍 | 3 | 不带锁紧螺母 | 8 | M16x1,5 | M8 | | | 根据要求 | | | 03092-65410 | E | 不锈钢 | 1.4404 | 镀镍 | 4 | 不带锁紧螺母 | 10 | M20x1,5 | M8 | | | 根据要求 | |
| 订货号 | Fx30° | L | L1 | L2 | L3 | 行程
S | SW1 | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | CAD | 配件 | 价格 | 订购 |
|---|
| 03092-5903 | 0,8 | 18 | 6 | 5 | 3,5 | 3,5 | 8 | 4 | 10 | | | 根据要求 | | | 03092-5004 | 1 | 23 | 6 | 6 | 7 | 4 | 10 | 4 | 12 | | | 根据要求 | | | 03092-5105 | 1,3 | 28 | 8 | 7 | 8 | 5 | 13 | 5 | 12 | | | 根据要求 | | | 03092-5206 | 1,8 | 32 | 10 | 8 | 8 | 6 | 14 | 6 | 14 | | | 根据要求 | | | 03092-5308 | 2,3 | 42 | 12 | 10 | 12 | 8 | 19 | 14 | 28 | | | 根据要求 | | | 03092-5410 | 2,8 | 49 | 15 | 12 | 12 | 10 | 22 | 15 | 32 | | | 根据要求 | | | 03092-15903 | 0,8 | 18 | 6 | 5 | 3,5 | 3,5 | 8 | 4 | 10 | | | 根据要求 | | | 03092-15004 | 1 | 23 | 6 | 6 | 7 | 4 | 10 | 4 | 12 | | | 根据要求 | | | 03092-15105 | 1,3 | 28 | 8 | 7 | 8 | 5 | 13 | 5 | 12 | | | 根据要求 | | | 03092-15206 | 1,8 | 32 | 10 | 8 | 8 | 6 | 14 | 6 | 14 | | | 根据要求 | | | 03092-15308 | 2,3 | 42 | 12 | 10 | 12 | 8 | 19 | 14 | 28 | | | 根据要求 | | | 03092-15410 | 2,8 | 49 | 15 | 12 | 12 | 10 | 22 | 15 | 32 | | | 根据要求 | | | 03092-05903 | 0,8 | 18 | 6 | 5 | 3,5 | 3,5 | 8 | 4 | 10 | | | 根据要求 | | | 03092-05004 | 1 | 23 | 6 | 6 | 7 | 4 | 10 | 4 | 12 | | | 根据要求 | | | 03092-05105 | 1,3 | 28 | 8 | 7 | 8 | 5 | 13 | 5 | 12 | | | 根据要求 | | | 03092-05206 | 1,8 | 32 | 10 | 8 | 8 | 6 | 14 | 6 | 14 | | | 根据要求 | | | 03092-05308 | 2,3 | 42 | 12 | 10 | 12 | 8 | 19 | 14 | 28 | | | 根据要求 | | | 03092-05410 | 2,8 | 49 | 15 | 12 | 12 | 10 | 22 | 15 | 32 | | | 根据要求 | | | 03092-75903 | 0,8 | 18 | 6 | 5 | 3,5 | 3,5 | 8 | 4 | 10 | | | 根据要求 | | | 03092-75004 | 1 | 23 | 6 | 6 | 7 | 4 | 10 | 4 | 12 | | | 根据要求 | | | 03092-75105 | 1,3 | 28 | 8 | 7 | 8 | 5 | 13 | 5 | 12 | | | 根据要求 | | | 03092-75206 | 1,8 | 32 | 10 | 8 | 8 | 6 | 14 | 6 | 14 | | | 根据要求 | | | 03092-75308 | 2,3 | 42 | 12 | 10 | 12 | 8 | 19 | 14 | 28 | | | 根据要求 | | | 03092-75410 | 2,8 | 49 | 15 | 12 | 12 | 10 | 22 | 15 | 32 | | | 根据要求 | | | 03092-65903 | 0,8 | 18 | 6 | 5 | 3,5 | 3,5 | 8 | 4 | 10 | | | 根据要求 | | | 03092-65004 | 1 | 23 | 6 | 6 | 7 | 4 | 10 | 4 | 12 | | | 根据要求 | | | 03092-65105 | 1,3 | 28 | 8 | 7 | 8 | 5 | 13 | 5 | 12 | | | 根据要求 | | | 03092-65206 | 1,8 | 32 | 10 | 8 | 8 | 6 | 14 | 6 | 14 | | | 根据要求 | | | 03092-65308 | 2,3 | 42 | 12 | 10 | 12 | 8 | 19 | 14 | 28 | | | 根据要求 | | | 03092-65410 | 2,8 | 49 | 15 | 12 | 12 | 10 | 22 | 15 | 32 | | | 根据要求 | |
|
|
