        钢制或不锈钢无凸缘锁紧柱塞，带塑料蘑菇头把手和加长锁紧销

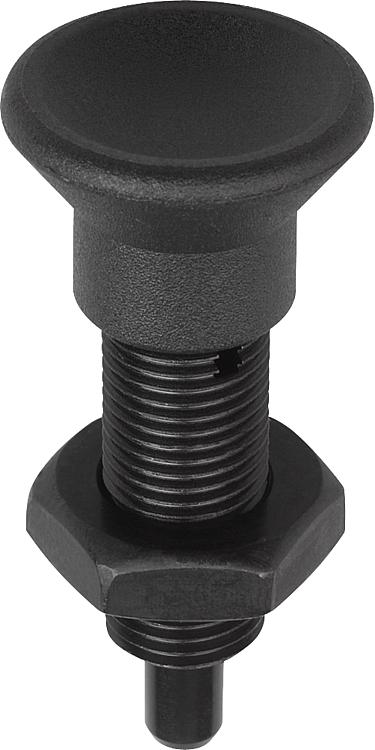

        钢制或不锈钢无凸缘锁紧柱栓，带塑料蘑菇头把手和加长锁紧销以及锁紧螺母

商品描述/产品说明

产品说明材料：规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。

黑灰色 RAL7021 蘑菇头把手。
提示：支持加装旋钮垫片方便锁紧柱塞拧入。将它推入松动的蘑菇头把手的下面，将针脚插入插槽中。根据要求：特殊类型。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03093_H 钢制或不锈钢无凸缘锁紧柱栓，带塑料蘑菇头把手和加长锁紧销以及锁紧螺母

284 kB

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D2	L	L1	L2	行程 S	SW	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03093-22903	H	钢制	硬化处理	3	M6x0,75	14	33	17	11	5	10	0,8	4,5	12	03094-99	根据要求
03093-22004	H	钢制	硬化处理	4	M8x1	18	40,5	21	13,5	6	13	1	6	15	03094-90	根据要求
03093-22105	H	钢制	硬化处理	5	M10x1	21	46,5	24	14,5	8	17	1,3	5	16	03094-91	根据要求
03093-22206	H	钢制	硬化处理	6	M12x1,5	25	54,7	28	17,7	9	19	1,8	6	18	03094-92	根据要求
03093-22308	H	钢制	硬化处理	8	M16x1,5	33	72	36	24	12	24	2,3	15	45	03094-93	根据要求
03093-22410	H	钢制	硬化处理	10	M20x1,5	33	79	40	24	15	30	2,8	15	43	03094-94	根据要求
03093-22412	H	钢制	硬化处理	12	M20x1,5	33	84	42	24	18	30	2,8	15	51	03094-94	根据要求
03093-22516	H	钢制	硬化处理	16	M24x2	40	104	50	30	24	36	3,2	20	50	03094-95	根据要求
03093-202903	H	不锈钢	硬化处理	3	M6x0,75	14	33	17	11	5	10	0,8	4,5	12	03094-99	根据要求
03093-202004	H	不锈钢	硬化处理	4	M8x1	18	40,5	21	13,5	6	13	1	6	15	03094-90	根据要求
03093-202105	H	不锈钢	硬化处理	5	M10x1	21	46,5	24	14,5	8	17	1,3	5	16	03094-91	根据要求
03093-202206	H	不锈钢	硬化处理	6	M12x1,5	25	54,7	28	17,7	9	19	1,8	6	18	03094-92	根据要求
03093-202308	H	不锈钢	硬化处理	8	M16x1,5	33	72	36	24	12	24	2,3	15	45	03094-93	根据要求
03093-202410	H	不锈钢	硬化处理	10	M20x1,5	33	79	40	24	15	30	2,8	15	43	03094-94	根据要求
03093-202412	H	不锈钢	硬化处理	12	M20x1,5	33	84	42	24	18	30	2,8	15	51	03094-94	根据要求
03093-202516	H	不锈钢	硬化处理	16	M24x2	40	104	50	30	24	36	3,2	20	50	03094-95	根据要求
03093-212903	H	不锈钢	未硬化处理	3	M6x0,75	14	33	17	11	5	10	0,8	4,5	12	03094-99	根据要求
03093-212004	H	不锈钢	未硬化处理	4	M8x1	18	40,5	21	13,5	6	13	1	6	15	03094-90	根据要求
03093-212105	H	不锈钢	未硬化处理	5	M10x1	21	46,5	24	14,5	8	17	1,3	5	16	03094-91	根据要求
03093-212206	H	不锈钢	未硬化处理	6	M12x1,5	25	54,7	28	17,7	9	19	1,8	6	18	03094-92	根据要求
03093-212308	H	不锈钢	未硬化处理	8	M16x1,5	33	72	36	24	12	24	2,3	15	45	03094-93	根据要求
03093-212410	H	不锈钢	未硬化处理	10	M20x1,5	33	79	40	24	15	30	2,8	15	43	03094-94	根据要求
03093-212412	H	不锈钢	未硬化处理	12	M20x1,5	33	84	42	24	18	30	2,8	15	51	03094-94	根据要求
03093-212516	H	不锈钢	未硬化处理	16	M24x2	40	104	50	30	24	36	3,2	20	50	03094-95	根据要求
