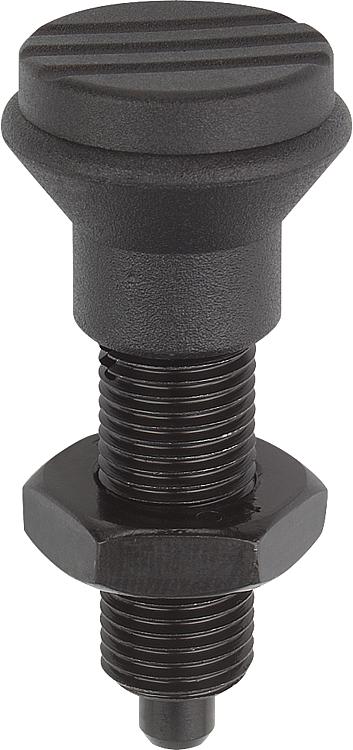

03094_H钢制或不锈钢锁紧柱塞，无轴环，带塑料蘑菇头把手，带顶盖和锁紧螺母 |
返回 |
|
|
产品说明材料：规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。
不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。
黑灰色 RAL7021 蘑菇头把手。
提示：支持加装旋钮垫片方便锁紧柱塞拧入。将它推入松动的蘑菇头把手的下面，将针脚插入插槽中。根据要求：特殊类型。 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 主体
材料 | 主体
表面 | D
| D1 | D2 | L | L1 | L2 | 行程
S | SW | Fx30° | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 旋拧垫圈订货号 | CAD | 配件 | 价格 | 订购 |
|---|
| 03094-2105 | H | 钢制 | 硬化处理 | 5 | M10x1 | 21 | 47 | 24 | 18 | 5 | 17 | 1,3 | 5 | 12 | 03094-91 |  |  | 根据要求 | | | 03094-2206 | H | 钢制 | 硬化处理 | 6 | M12x1,5 | 25 | 56 | 28 | 22 | 6 | 19 | 1,8 | 6 | 14 | 03094-92 | | | 根据要求 | | | 03094-2308 | H | 钢制 | 硬化处理 | 8 | M16x1,5 | 33 | 74 | 36 | 30 | 8 | 24 | 2,3 | 15 | 35 | 03094-93 | | | 根据要求 | | | 03094-2410 | H | 钢制 | 硬化处理 | 10 | M20x1,5 | 33 | 80 | 40 | 30 | 10 | 30 | 2,8 | 15 | 34 | 03094-94 | | | 根据要求 | | | 03094-02105 | H | 不锈钢 | 硬化处理 | 5 | M10x1 | 21 | 47 | 24 | 18 | 5 | 17 | 1,3 | 5 | 12 | 03094-91 | | | 根据要求 | | | 03094-02206 | H | 不锈钢 | 硬化处理 | 6 | M12x1,5 | 25 | 56 | 28 | 22 | 6 | 19 | 1,8 | 6 | 14 | 03094-92 | | | 根据要求 | | | 03094-02308 | H | 不锈钢 | 硬化处理 | 8 | M16x1,5 | 33 | 74 | 36 | 30 | 8 | 24 | 2,3 | 15 | 35 | 03094-93 | | | 根据要求 | | | 03094-02410 | H | 不锈钢 | 硬化处理 | 10 | M20x1,5 | 33 | 80 | 40 | 30 | 10 | 30 | 2,8 | 15 | 34 | 03094-94 | | | 根据要求 | | | 03094-12105 | H | 不锈钢 | 未硬化处理 | 5 | M10x1 | 21 | 47 | 24 | 18 | 5 | 17 | 1,3 | 5 | 12 | 03094-91 | | | 根据要求 | | | 03094-12206 | H | 不锈钢 | 未硬化处理 | 6 | M12x1,5 | 25 | 56 | 28 | 22 | 6 | 19 | 1,8 | 6 | 14 | 03094-92 | | | 根据要求 | | | 03094-12308 | H | 不锈钢 | 未硬化处理 | 8 | M16x1,5 | 33 | 74 | 36 | 30 | 8 | 24 | 2,3 | 15 | 35 | 03094-93 | | | 根据要求 | | | 03094-12410 | H | 不锈钢 | 未硬化处理 | 10 | M20x1,5 | 33 | 80 | 40 | 30 | 10 | 30 | 2,8 | 15 | 34 | 03094-94 | | | 根据要求 | |
|
|
