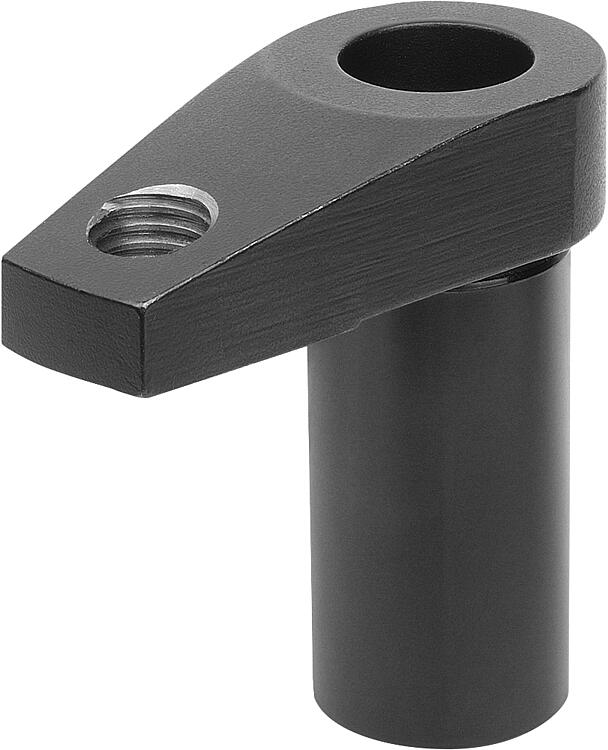

04370_E带加长夹紧钳和螺纹孔的夹具压板，E 型 |
返回 |
|
|
产品说明材料：调质钢，经调质处理。规格：黑色氧化处理。优点：通过螺纹孔可以对接触面进行所需的支撑和调整。附件：弹簧 07650 和圆柱头螺丝 07160。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | B | D
| D1 | D2 | D3 | D4 | H | H1 | H2 | H3 | L | R | R1 | F max.
kN
| CAD | 配件 | 价格 | 订购 |
|---|
| 04370-606 | E | 9 | 16 | 7 | 11 | 10 | M6 | 42,5 | 22 | 6 | 10,5 | 22 | 10 | 30 | 4,5 |  | | 根据要求 | | | 04370-608 | E | 12 | 20 | 8,6 | 15 | 12 | M8 | 52,5 | 25 | 8 | 12,5 | 30 | 12,5 | 40 | 6,5 | | | 根据要求 | | | 04370-610 | E | 18 | 25 | 10,6 | 18 | 14 | M10 | 66,5 | 32 | 10 | 16,5 | 38 | 16 | 50 | 11,8 | | | 根据要求 | |
|
|
