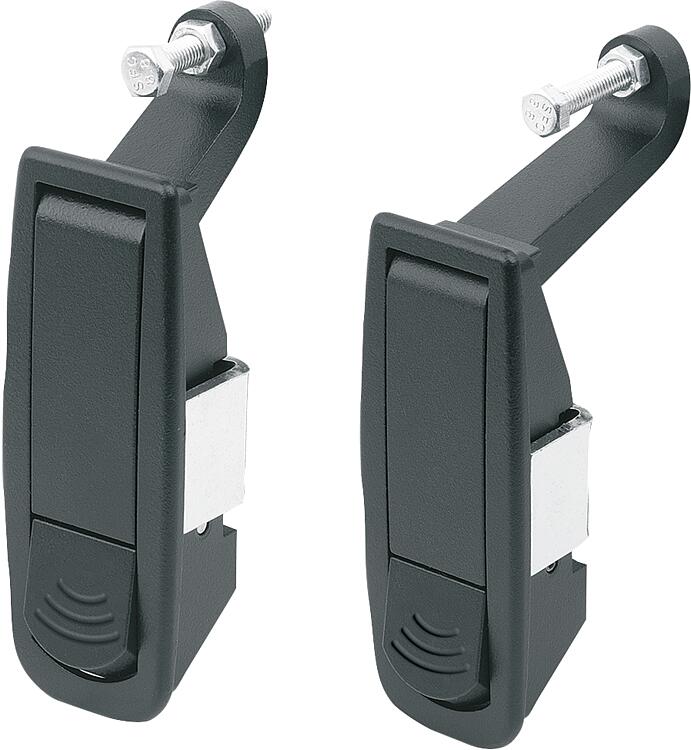

05582_A锌压缩杠杆式锁闩，A 型，不可上锁 |
返回 |
|
|
产品说明产品描述：压缩锁主要用于门、挡板、盖板和外壳等，在这里需要较高的密封件压紧力才能锁闭受压部件。
它们的杠杆作用产生的夹紧力将密封件压在一起。因此，它们具有很强的抗震、防尘和/或防水性能。材料：压铸锌壳体。
钢制支架、螺栓和螺母。规格：黑色外壳，经粉末喷涂处理。
镀锌支架、螺栓和螺母。提示：调节行程 H1 可在 2 mm 至 19 mm 或 24 mm 至 42 mm 之间进行调节。
门板厚度最大 5 mm。
锁闭为同时锁定，即每把锁可用同一把钥匙打开。使用说明：按下按钮后，锁闩移动到打开位置，即可打开门。
闭合杠杆时，门会被压在门框上。应用：- 机械工程
- 开关柜
- 车辆制造
- 实验室设备
- 包装工业装配：1. 根据草图制作装配切口。
2. 从正面将锁闩插入安装口。
3. 从后面拧紧螺栓，这样就能将安装支架拉到门板上，并将锁闩固定在安装口。 供货范围供货范围包括螺栓、螺母和安装支架。
每个可上锁的压缩杠杆式锁闩都配有 2 把钥匙。图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 形状类型 | B | B1 | D
| H | H1
min. | H1
max. | H2 | H3 | H4 | L | L1 | L2 | M | S=门板厚度，
单位为 mm | CAD | 配件 | 价格 | 订购 |
|---|
| 05582-0127 | A | 不可锁定 | 34 | 25 | M05X12 | 27,5 | 2 | 19 | 21,6 | 3,8 | 37 | 92,5 | 57,5 | 86 | M5x30 | 1-5 | | | 根据要求 | | | 05582-0150 | A | 不可锁定 | 34 | 25 | M05X12 | 50 | 24 | 42 | 21,6 | 3,8 | 37 | 92,5 | 57,5 | 86 | M5x30 | 1-5 | | | 根据要求 | |
|
|
