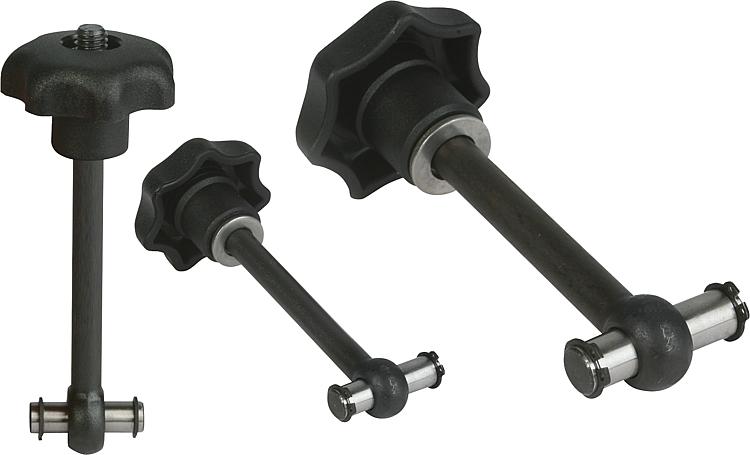

产品说明材料：星形旋钮：热塑性塑料。
钢制衬套。
挡圈：钢 140HV。
活节螺栓：钢制，强度级别8.8。
销柱：调制钢 1.1181。规格：黑色星形旋钮。
镀锌衬套，蓝色钝化处理。
亮色垫片。
活节螺栓黑色氧化处理。
销柱热处理，光轴，亮色。提示：枢轴锁紧杆交付时未组装。
提供配套挡圈。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

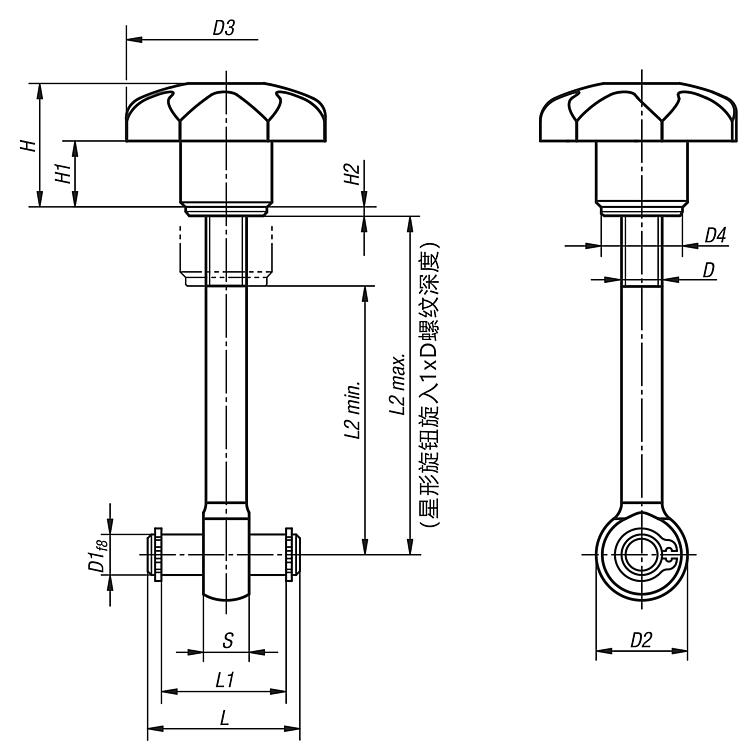

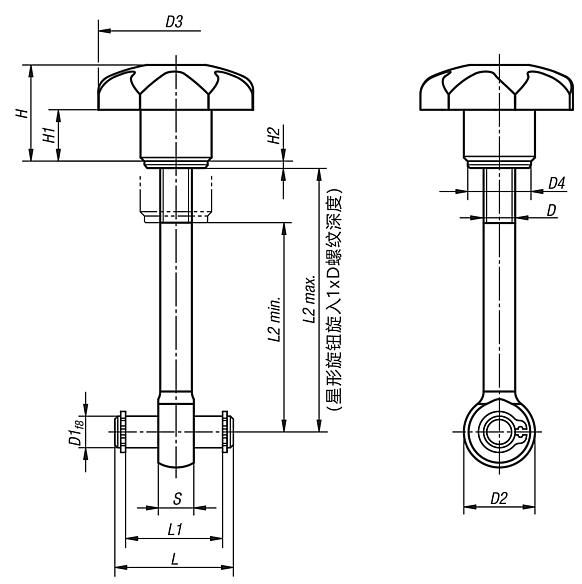

订货号
| D
| D1 | D2 | D3 | D4 | H | H1 | H2 | L | L1 | L2
min. | L2
max. | S | CAD | 配件 | 价格 | 订购 |
|---|
| 05660-06050 | M6 | 6 | 14 | 32 | 12 | 20 | 10 | 1,6 | 22 | 17 | 30,4 | 42,4 | 7 |  | | 根据要求 | | | 05660-06075 | M6 | 6 | 14 | 32 | 12 | 20 | 10 | 1,6 | 22 | 17 | 55,4 | 67,4 | 7 | | | 根据要求 | | | 05660-08050 | M8 | 8 | 18 | 40 | 16 | 24 | 13 | 1,6 | 30 | 25 | 26,4 | 40,4 | 9 | | | 根据要求 | | | 05660-08075 | M8 | 8 | 18 | 40 | 16 | 24 | 13 | 1,6 | 30 | 25 | 51,4 | 65,4 | 9 | | | 根据要求 | | | 05660-10075 | M10 | 10 | 20 | 50 | 20 | 31 | 17 | 2 | 37 | 32 | 47 | 63 | 12 | | | 根据要求 | | | 05660-10100 | M10 | 10 | 20 | 50 | 20 | 31 | 17 | 2 | 37 | 32 | 72 | 88 | 12 | | | 根据要求 | |
|
|
