        塑料旋转杆，方形安装孔，安装孔间距 50x50x50 mm，带或不带盖板

商品描述/产品说明

产品说明材料：塑料旋转杆。提示：塑料旋转杆是一种创新且符合人体工程学的解决方案，专为操作控制柜和控制装置而开发。这款旋转杆设计坚固，采用优质材料，功能强大，经久耐用。

旋转杆有带盖板和不带盖板两种，适用于型材半圆柱锁芯。

安装孔采用市场标准的 50X50X50 间距。

旋转杆可与控制柜结构中的其他产品组合，形成单点式、两点式或三式点锁定系统（参见技术资料）。

用于旋转杆 (05601) 的型材半圆柱锁芯必须单独订购。附件：05601 用于摇杆的型材半圆柱锁芯。
05569 钢制旋转锁销的舌簧。
05601-05 用于钢、不锈钢或锌制圆杆的适配器。
05601-11 用于锌制舌簧的衬套。
05601-12 用于摇杆的钢制圆杆。
05601-13 用于圆杆的塑料导轨。
05601-20 用于圆杆的锌制附件。
05601-14 用于圆杆的塑料挡块。
05601-22 用于扁平杆的塑料或锌制杆锁。
05601-21 用于摇杆的钢制扁平杆。

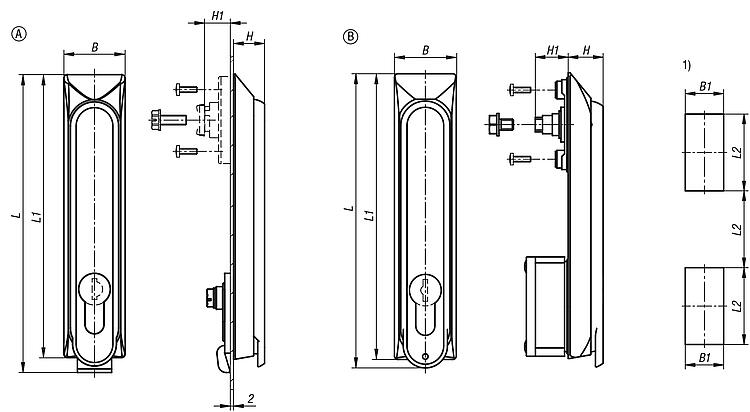

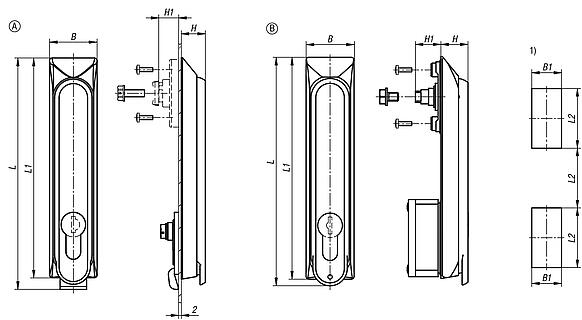

05601-10 用于塑料或锌制舌簧的适配器。图纸提示：

1) 安装孔
2) 板材厚度最大为 2.5 mm
3) 1 点锁定系统
4) 3 点锁定系统
5) 舌簧 K1114
6) 旋转摇杆
7) 用于立杆的钢、不锈钢或锌转接座 K2271

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05600-05 塑料旋转杆，方形安装孔，安装孔间距 50x50x50 mm，带或不带盖板

216 kB

图片（总概述）

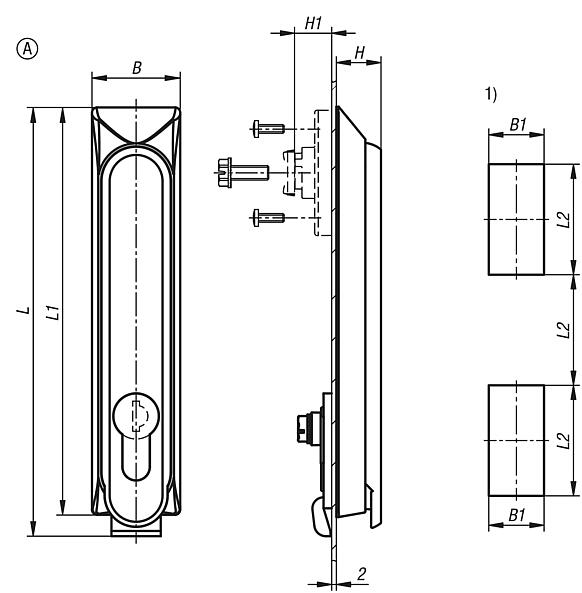

塑料旋转杆，方形安装孔，安装孔间距 50x50x50 mm，带或不带盖板，A 型，用于适配器

更多信息

图纸

塑料旋转杆，方形安装孔，安装孔间距 50x50x50 mm，带或不带盖板，A 型，用于适配器

商品选择/筛选

订货号	类型 1	类型 2	类型	形状类型	B	B1	H	H1	L	L1	L2	CAD	配件	价格	订购
05600-05-001	无盖板	用于适配器	A	无型材圆柱锁芯	34	25	18	16	165,3	157	50			根据要求
05600-05-101	有盖板	用于适配器	A	无型材圆柱锁芯	34	25	18	16	165,3	157	50			根据要求

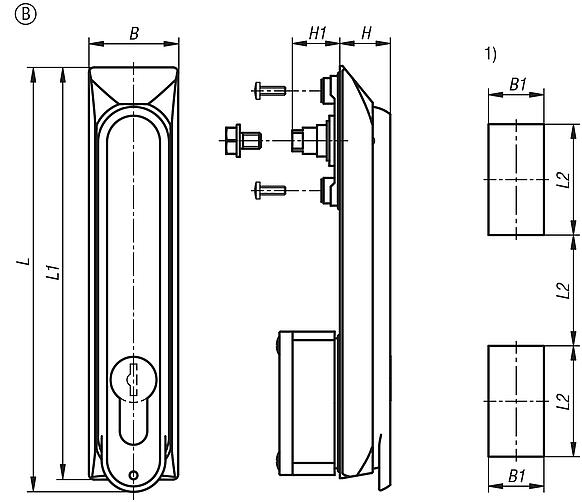

塑料旋转杆，方形安装孔，安装孔间距 50x50x50 mm，带或不带盖板，B 型，用于扁平杆

更多信息

图纸

塑料旋转杆，方形安装孔，安装孔间距 50x50x50 mm，带或不带盖板，B 型，用于扁平杆

商品选择/筛选

订货号	类型 1	类型 2	类型	形状类型	B	B1	H	H1	L	L1	L2	CAD	配件	价格	订购
05600-05-011	无盖板	用于扁平杆	B	无型材圆柱锁芯	34	25	24	23	161,65	157	50			根据要求
05600-05-111	有盖板	用于扁平杆	B	无型材圆柱锁芯	34	25	24	23	161,65	157	50			根据要求
