21322-10带滚轮导轨小车的铝制直线导轨系统 |
返回 |
|
|

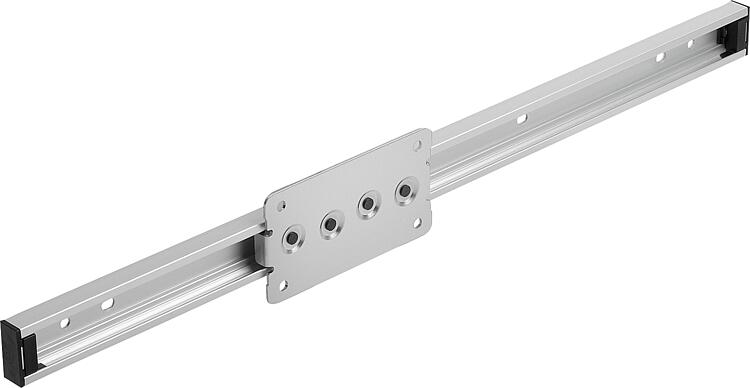

产品说明产品描述：这款配备滚子轮导轨小车的铝制直线导轨系统，是一款专为机械制造领域中的精密定位任务设计的紧凑型系统。它由轻质铝制导轨和镀锌钢板组成，在工业连续运行中凭借低摩擦、平稳的运行表现而备受青睐。
它非常适合用于小型机门、挡板、装配装置以及简单的XY工作台。材料：铝制导轨。
钢板。
不锈钢球轴承。
塑料限位块。规格：钢制镀锌。
亮色不锈钢。提示：该直线导轨系统可确保在整个行程范围内实现精确的直线运动。
导轨小车由滚轮支撑。
该直线导轨系统经过了12小时的盐雾试验。

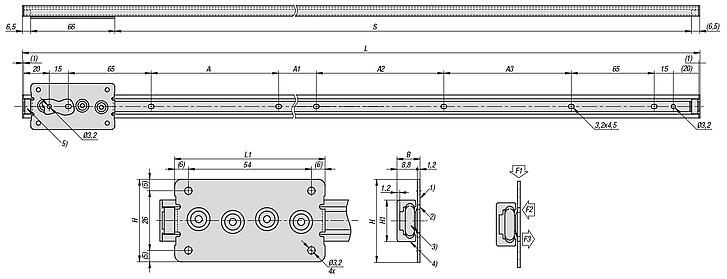

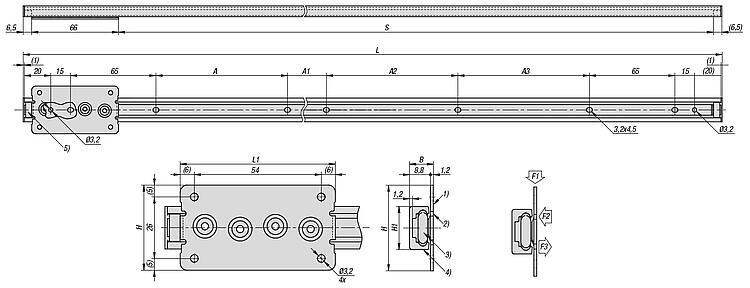

水平安装时，承载能力会降低。温度范围：-20 °C 至 +70 °C。图纸提示：1) 小车
2) 板
3) 滚珠轴承
4) 铝型材
5) 止动器 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | A
| A1 | A2 | A3 | B | H | H1 | 制造商商品编号 | 行程
S | L | L1 | F1=承载负荷 kg（动态） | F1=承载负荷 kg（静态） | CAD | 配件 | 价格 | 订购 |
|---|
| 21322-10-202 | - | - | - | - | 10 | 36 | 18 | LA1815-0020 | 123 | 202 | 66 | 3,1 | 8,2 |  | | 根据要求 | | | 21322-10-252 | 50 | - | - | - | 10 | 36 | 18 | LA1815-0025 | 173 | 252 | 66 | 3,1 | 8,2 | | | 根据要求 | | | 21322-10-302 | 100 | - | - | - | 10 | 36 | 18 | LA1815-0030 | 223 | 302 | 66 | 3,1 | 8,2 | | | 根据要求 | | | 21322-10-352 | 75 | 75 | - | - | 10 | 36 | 18 | LA1815-0035 | 273 | 352 | 66 | 3,1 | 8,2 | | | 根据要求 | | | 21322-10-402 | 100 | 100 | - | - | 10 | 36 | 18 | LA1815-0040 | 323 | 402 | 66 | 3,1 | 8,2 | | | 根据要求 | | | 21322-10-452 | 100 | 50 | 100 | - | 10 | 36 | 18 | LA1815-0045 | 373 | 452 | 66 | 3,1 | 8,2 | | | 根据要求 | | | 21322-10-502 | 100 | 100 | 100 | - | 10 | 36 | 18 | LA1815-0050 | 423 | 502 | 66 | 3,1 | 8,2 | | | 根据要求 | | | 21322-10-552 | 100 | 75 | 75 | 100 | 10 | 36 | 18 | LA1815-0055 | 473 | 552 | 66 | 3,1 | 8,2 | | | 根据要求 | | | 21322-10-602 | 100 | 100 | 100 | 100 | 10 | 36 | 18 | LA1815-0060 | 523 | 602 | 66 | 3,1 | 8,2 | | | 根据要求 | |
订货号
| F2=承载负荷 kg（动态） | F2=承载负荷 kg（静态） | F3=承载负荷 kg（动态） | F3=承载负荷 kg（静态） | CAD | 配件 | 价格 | 订购 |
|---|
| 21322-10-202 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-252 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-302 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-352 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-402 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-452 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-502 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-552 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | | | 21322-10-602 | 1 | 5,1 | 1 | 5,1 | | | 根据要求 | |
|
|
