22250-05双排链轮 3/8" x 7/32" DIN ISO 606，可直接安装 |
返回 |
|
|
产品说明材料：钢制 C45。规格：亮色。
轮齿感应硬化 ~HRC 50。提示：即装式链轮，带单侧轮毂，用于双排滚子链，符合 DIN ISO 606 标准。轮齿经过铣削和感应淬火处理。
符合 DIN 6885 / BS 4235 标准的键槽。键槽对准齿尖。
配有两个螺纹销。一个螺纹对准键槽中心，另一个偏移 90°。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

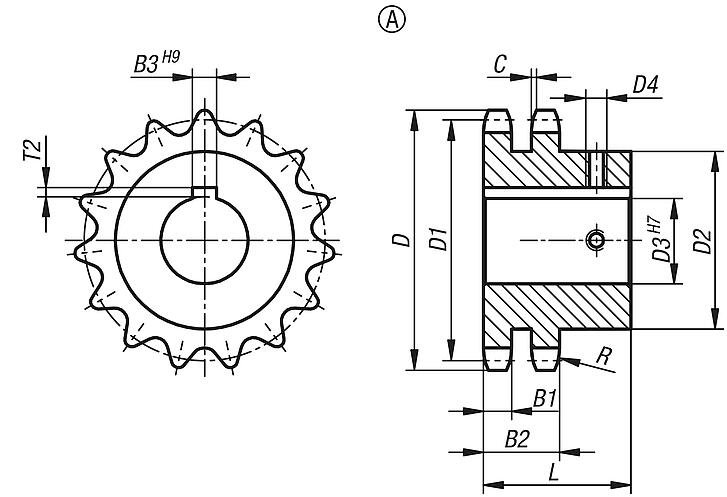

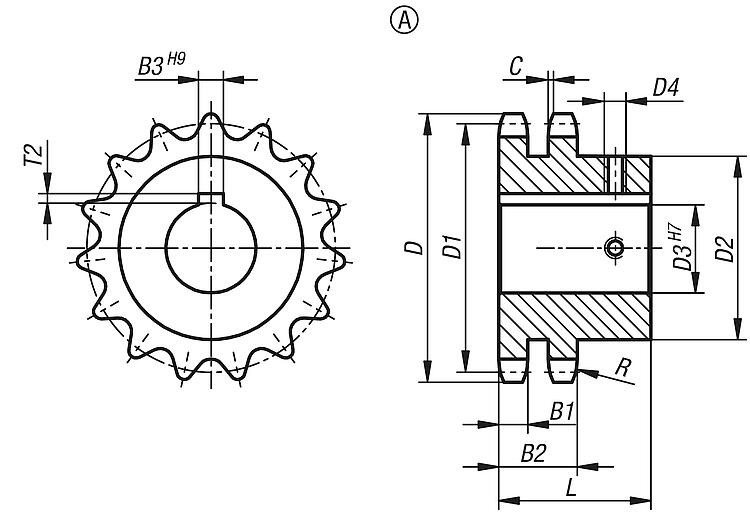

双排链轮 3/8" x 7/32" DIN ISO 606，可直接安装，A 型 |
更多信息 |

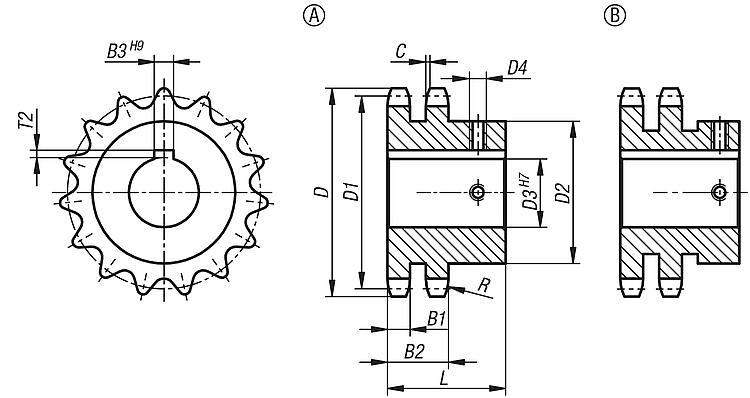

| 订货号 | 类型 | B1 | B2 | B3 | C | D
| D1 | D2 | D3 | D4 | ISO 编号 | L | R | T2 | 节距
英寸 | 节距
mm | 齿数
| CAD | 配件 | 价格 | 订购 |
|---|
| 22250-05-2038073201110 | A | 5,2 | 15,4 | 3 | 1 | 37 | 33,8 | 24 | 10 | M4 | 06 B-2 | 35 | 10 | 1,4 | 3/8X7/32 | 9,525 x 5,72 | 11 |  | | 根据要求 | | | 22250-05-2038073201210 | A | 5,2 | 15,4 | 3 | 1 | 40 | 36,8 | 25 | 10 | M4 | 06 B-2 | 35 | 10 | 1,4 | 3/8X7/32 | 9,525 x 5,72 | 12 | | | 根据要求 | | | 22250-05-2038073201212 | A | 5,2 | 15,4 | 4 | 1 | 40 | 36,8 | 26 | 12 | M4 | 06 B-2 | 35 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 12 | | | 根据要求 | | | 22250-05-2038073201310 | A | 5,2 | 15,4 | 3 | 1 | 43 | 39,8 | 28 | 10 | M4 | 06 B-2 | 35 | 10 | 1,4 | 3/8X7/32 | 9,525 x 5,72 | 13 | | | 根据要求 | | | 22250-05-2038073201312 | A | 5,2 | 15,4 | 4 | 1 | 43 | 39,8 | 28 | 12 | M4 | 06 B-2 | 35 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 13 | | | 根据要求 | | | 22250-05-2038073201314 | A | 5,2 | 15,4 | 5 | 1 | 43 | 39,8 | 29 | 14 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 13 | | | 根据要求 | | | 22250-05-2038073201315 | A | 5,2 | 15,4 | 5 | 1 | 43 | 39,8 | 30 | 15 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 13 | | | 根据要求 | | | 22250-05-2038073201414 | A | 5,2 | 15,4 | 5 | 1 | 46,3 | 42,8 | 31 | 14 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 14 | | | 根据要求 | | | 22250-05-2038073201415 | A | 5,2 | 15,4 | 5 | 1 | 46,3 | 42,8 | 31 | 15 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 14 | | | 根据要求 | | | 22250-05-2038073201416 | A | 5,2 | 15,4 | 5 | 1 | 46,3 | 42,8 | 31 | 16 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 14 | | | 根据要求 | | | 22250-05-2038073201514 | A | 5,2 | 15,4 | 5 | 1 | 49,3 | 45,81 | 34 | 14 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 15 | | | 根据要求 | | | 22250-05-2038073201515 | A | 5,2 | 15,4 | 5 | 1 | 49,3 | 45,81 | 34 | 15 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 15 | | | 根据要求 | | | 22250-05-2038073201516 | A | 5,2 | 15,4 | 5 | 1 | 49,3 | 45,81 | 34 | 16 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 15 | | | 根据要求 | | | 22250-05-2038073201520 | A | 5,2 | 15,4 | 6 | 1 | 49,3 | 45,81 | 36 | 20 | M5 | 06 B-2 | 35 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 15 | | | 根据要求 | | | 22250-05-2038073201525 | B | 5,2 | 15,4 | 8 | 1 | 49,3 | 45,81 | 42 | 25 | M6 | 06 B-2 | 35 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 15 | | | 根据要求 | | | 22250-05-2038073201612 | A | 5,2 | 15,4 | 4 | 1 | 52,3 | 48,82 | 37 | 12 | M4 | 06 B-2 | 38 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 16 | | | 根据要求 | | | 22250-05-2038073201615 | A | 5,2 | 15,4 | 5 | 1 | 52,3 | 48,82 | 37 | 15 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 16 | | | 根据要求 | | | 22250-05-2038073201620 | A | 5,2 | 15,4 | 6 | 1 | 52,3 | 48,82 | 37 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 16 | | | 根据要求 | | | 22250-05-2038073201712 | A | 5,2 | 15,4 | 4 | 1 | 55,3 | 51,83 | 40 | 12 | M4 | 06 B-2 | 38 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 17 | | | 根据要求 | | | 22250-05-2038073201715 | A | 5,2 | 15,4 | 5 | 1 | 55,3 | 51,83 | 40 | 15 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 17 | | | 根据要求 | | | 22250-05-2038073201720 | A | 5,2 | 15,4 | 6 | 1 | 55,3 | 51,83 | 40 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 17 | | | 根据要求 | | | 22250-05-2038073201725 | A | 5,2 | 15,4 | 8 | 1 | 55,3 | 51,83 | 42 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 17 | | | 根据要求 | | | 22250-05-2038073201812 | A | 5,2 | 15,4 | 4 | 1 | 58,3 | 54,85 | 43 | 12 | M4 | 06 B-2 | 38 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 18 | | | 根据要求 | | | 22250-05-2038073201815 | A | 5,2 | 15,4 | 5 | 1 | 58,3 | 54,85 | 43 | 15 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 18 | | | 根据要求 | | | 22250-05-2038073201820 | A | 5,2 | 15,4 | 6 | 1 | 58,3 | 54,85 | 43 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 18 | | | 根据要求 | | | 22250-05-2038073201825 | A | 5,2 | 15,4 | 8 | 1 | 58,3 | 54,85 | 43 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 18 | | | 根据要求 | | | 22250-05-2038073201912 | A | 5,2 | 15,4 | 4 | 1 | 61,3 | 57,87 | 45 | 12 | M4 | 06 B-2 | 38 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 19 | | | 根据要求 | | | 22250-05-2038073201915 | A | 5,2 | 15,4 | 5 | 1 | 61,3 | 57,87 | 45 | 15 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 19 | | | 根据要求 | | | 22250-05-2038073201916 | A | 5,2 | 15,4 | 5 | 1 | 61,3 | 57,87 | 45 | 16 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 19 | | | 根据要求 | | | 22250-05-2038073201920 | A | 5,2 | 15,4 | 6 | 1 | 61,3 | 57,87 | 45 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 19 | | | 根据要求 | | | 22250-05-2038073201925 | A | 5,2 | 15,4 | 8 | 1 | 61,3 | 57,87 | 45 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 19 | | | 根据要求 | | | 22250-05-2038073202012 | A | 5,2 | 15,4 | 4 | 1 | 64,3 | 60,89 | 45 | 12 | M4 | 06 B-2 | 38 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 20 | | | 根据要求 | | | 22250-05-2038073202015 | A | 5,2 | 15,4 | 5 | 1 | 64,3 | 60,89 | 46 | 15 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 20 | | | 根据要求 | | | 22250-05-2038073202016 | A | 5,2 | 15,4 | 5 | 1 | 64,3 | 60,89 | 46 | 16 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 20 | | | 根据要求 | | | 22250-05-2038073202020 | A | 5,2 | 15,4 | 6 | 1 | 64,3 | 60,89 | 46 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 20 | | | 根据要求 | | | 22250-05-2038073202025 | A | 5,2 | 15,4 | 8 | 1 | 64,3 | 60,89 | 46 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 20 | | | 根据要求 | | | 22250-05-2038073202115 | A | 5,2 | 15,4 | 5 | 1 | 68 | 63,91 | 48 | 15 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 21 | | | 根据要求 | | | 22250-05-2038073202116 | A | 5,2 | 15,4 | 5 | 1 | 68 | 63,91 | 48 | 16 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 21 | | | 根据要求 | | | 22250-05-2038073202120 | A | 5,2 | 15,4 | 6 | 1 | 68 | 63,91 | 48 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 21 | | | 根据要求 | | | 22250-05-2038073202125 | A | 5,2 | 15,4 | 8 | 1 | 68 | 63,91 | 48 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 21 | | | 根据要求 | | | 22250-05-2038073202220 | A | 5,2 | 15,4 | 6 | 1 | 71 | 66,93 | 50 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 22 | | | 根据要求 | | | 22250-05-2038073202225 | A | 5,2 | 15,4 | 8 | 1 | 71 | 66,93 | 50 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 22 | | | 根据要求 | | | 22250-05-2038073202315 | A | 5,2 | 15,4 | 5 | 1 | 73,5 | 69,95 | 52 | 15 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 23 | | | 根据要求 | | | 22250-05-2038073202316 | A | 5,2 | 15,4 | 5 | 1 | 73,5 | 69,95 | 52 | 16 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 23 | | | 根据要求 | | | 22250-05-2038073202320 | A | 5,2 | 15,4 | 6 | 1 | 73,5 | 69,95 | 52 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 23 | | | 根据要求 | | | 22250-05-2038073202325 | A | 5,2 | 15,4 | 8 | 1 | 73,5 | 69,95 | 52 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 23 | | | 根据要求 | | | 22250-05-2038073202420 | A | 5,2 | 15,4 | 6 | 1 | 77 | 72,97 | 54 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 24 | | | 根据要求 | | | 22250-05-2038073202425 | A | 5,2 | 15,4 | 8 | 1 | 77 | 72,97 | 54 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 24 | | | 根据要求 | | | 22250-05-2038073202516 | A | 5,2 | 15,4 | 5 | 1 | 80 | 76 | 57 | 16 | M4 | 06 B-2 | 38 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 25 | | | 根据要求 | | | 22250-05-2038073202520 | A | 5,2 | 15,4 | 6 | 1 | 80 | 76 | 57 | 20 | M5 | 06 B-2 | 38 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 25 | | | 根据要求 | | | 22250-05-2038073202525 | A | 5,2 | 15,4 | 8 | 1 | 80 | 76 | 57 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 25 | | | 根据要求 | | | 22250-05-2038073202530 | A | 5,2 | 15,4 | 8 | 1 | 80 | 76 | 57 | 30 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 25 | | | 根据要求 | | | 22250-05-2038073203020 | A | 5,2 | 15,4 | 6 | 1 | 94,7 | 91,12 | 60 | 20 | M5 | 06 B-2 | 40 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 30 | | | 根据要求 | | | 22250-05-2038073203025 | A | 5,2 | 15,4 | 8 | 1 | 94,7 | 91,12 | 60 | 25 | M6 | 06 B-2 | 40 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 30 | | | 根据要求 | | | 22250-05-2038073203030 | A | 5,2 | 15,4 | 8 | 1 | 94,7 | 91,12 | 60 | 30 | M6 | 06 B-2 | 40 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 30 | | | 根据要求 | |
|

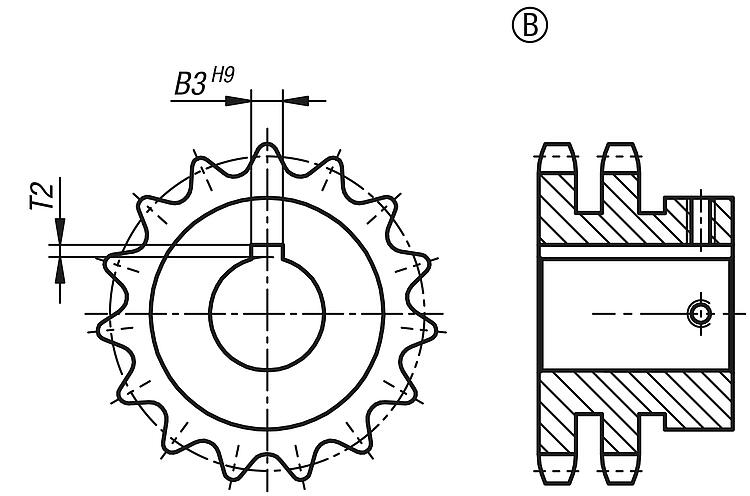

双排链轮 3/8" x 7/32" DIN ISO 606，可直接安装，B 型 |
更多信息 |
| 订货号 | 类型 | B1 | B2 | B3 | C | D
| D1 | D2 | D3 | D4 | ISO 编号 | L | R | T2 | 节距
英寸 | 节距
mm | 齿数
| CAD | 配件 | 价格 | 订购 |
|---|
| 22250-05-2038073201112 | B | 5,2 | 15,4 | 4 | 1 | 37 | 33,8 | 26 | 12 | M4 | 06 B-2 | 35 | 10 | 1,8 | 3/8X7/32 | 9,525 x 5,72 | 11 | | | 根据要求 | | | 22250-05-2038073201114 | B | 5,2 | 15,4 | 5 | 1 | 37 | 33,8 | 29 | 14 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 11 | | | 根据要求 | | | 22250-05-2038073201115 | B | 5,2 | 15,4 | 5 | 1 | 37 | 33,8 | 30 | 15 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 11 | | | 根据要求 | | | 22250-05-2038073201214 | B | 5,2 | 15,4 | 5 | 1 | 40 | 36,8 | 29 | 14 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 12 | | | 根据要求 | | | 22250-05-2038073201215 | B | 5,2 | 15,4 | 5 | 1 | 40 | 36,8 | 30 | 15 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 12 | | | 根据要求 | | | 22250-05-2038073201216 | B | 5,2 | 15,4 | 5 | 1 | 40 | 36,8 | 31 | 16 | M4 | 06 B-2 | 35 | 10 | 2,3 | 3/8X7/32 | 9,525 x 5,72 | 12 | | | 根据要求 | | | 22250-05-2038073201419 | B | 5,2 | 15,4 | 6 | 1 | 46,3 | 42,8 | 35 | 19 | M5 | 06 B-2 | 35 | 10 | 2,8 | 3/8X7/32 | 9,525 x 5,72 | 14 | | | 根据要求 | | | 22250-05-2038073201625 | B | 5,2 | 15,4 | 8 | 1 | 52,3 | 48,82 | 42 | 25 | M6 | 06 B-2 | 38 | 10 | 3,3 | 3/8X7/32 | 9,525 x 5,72 | 16 | | | 根据要求 | |
|
|
|
