22420-20

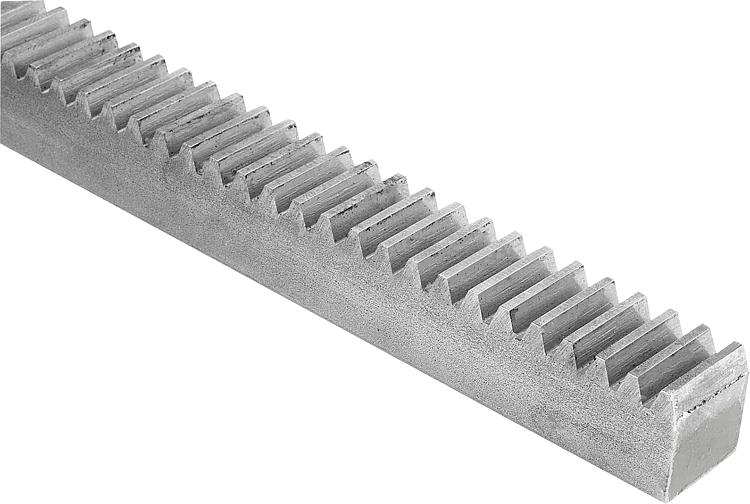

不锈钢齿条 齿部铣削，竖直啮合，啮合角 20°
返回
产品
产品概览
用于机床和设备制造的系统和组件
驱动技术
齿轮，齿条，锥形齿轮
不锈钢齿条 齿部铣削，竖直啮合，啮合角 20°
商品描述/产品说明
产品说明
材料：
不锈钢 1.4305。
规格：
齿部铣削，竖直啮合。
压力角 20°，亮色。
提示：
除标称长度为 500 mm 的齿条外，模块 2 的所有齿条都适合连续安装。
由于齿条不是花键连接，因此在装配过程中会产生微小的间隙。不过，这些都与齿轮的滚动无关。
特点：
下载
此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
Datasheet 22420-20 不锈钢齿条 齿部铣削，竖直啮合，啮合角 20°
231 kB
图纸
商品选择/筛选
订货号
模数
B
H
H1
L
额定长度
CAD
配件
价格
订购
22420-20-110150X1000
1
15
15
14
1000
根据要求
22420-20-110150X2000
1
15
15
14
2000
根据要求
22420-20-115170X1000
1,5
17
17
15,5
1000
根据要求
22420-20-115170X2000
1,5
17
17
15,5
2000
根据要求
22420-20-120200X1000
2
20
20
18
1000
根据要求
22420-20-120200X2000
2
20
20
18
2000
根据要求
22420-20-125250X1000
2,5
25
25
22,5
1000
根据要求
22420-20-125250X2000
2,5
25
25
22,5
2000
根据要求
22420-20-130300X1000
3
30
30
27
1000
根据要求
22420-20-130300X2000
3
30
30
27
2000
根据要求
22420-20-140400X1000
4
40
40
36
1000
根据要求
22420-20-140400X2000
4
40
40
36
2000
根据要求
