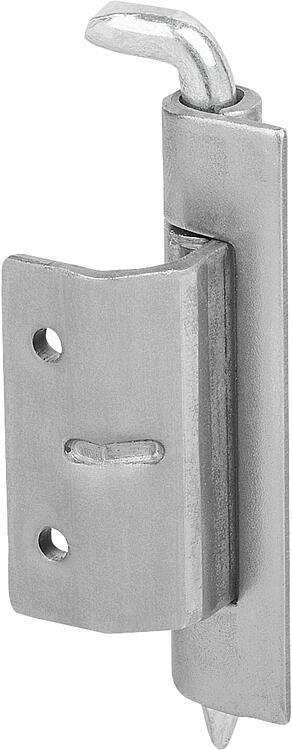

        钢或不锈钢旋转铰链，斜边最大 20 毫米
        钢或不锈钢旋转铰链，斜边最大 20 毫米，B 型

商品描述/产品说明

产品说明产品描述：使用旋转铰链通常是出于功能或视觉方面的考虑。铰链安装在门和门框的内侧，只有在门打开时才能看到。材料：规格：门部件、门框部件和插销均为钢质，未经处理或镀锌。
门部件、框架部件和销钉均为不锈钢，光亮。
黑色保险丝套管。提示：用于表面安装的门。
铰链不可见。
斜边为 16、18 或 20 毫米。
左右均可使用。
开口角度 115 或 120°。
焊接门部分。

形式 A：铰链销由套筒固定。应用：- 机器和设备制造
- 开关柜和控制柜
- 医疗和实验室技术
- 运输和输送系统图纸提示：

1) 倒角
2) 固定式框架部件：焊接
3) 固定式框架部件：螺钉固定
4) 插销式：无凹槽
5) 插销型：带凹槽，包括 DIN6799 防护垫圈
6) 插销类型：带凹槽，包括 O 型圈
7) 锁套
8) 焊接口
9) 加固
10) 用 M5 沉头螺钉固定
11) 门上的凹槽

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27878_B 钢或不锈钢旋转铰链，斜边最大 20 毫米，B 型

306 kB

图纸

商品选择/筛选

订货号	类型	产品类型	销钉规格	销钉材料	框架部件固定方式	框架部件材料	价格
27878-0222	B	-	无开槽	钢制	-	钢制	根据要求
27878-0223	B	-	-	钢制	-	钢制	根据要求
27878-0224	B	-	-	钢制	-	钢制	根据要求
27878-02221	B	加强型	无开槽	钢制	-	钢制	根据要求
27878-02231	B	加强型	-	钢制	-	钢制	根据要求
27878-02241	B	加强型	-	钢制	-	钢制	根据要求
27878-0212	B	-	无开槽	钢制	可固定	钢制	根据要求
27878-0213	B	-	-	钢制	可固定	钢制	根据要求
27878-0214	B	-	-	钢制	可固定	钢制	根据要求
27878-02121	B	加强型	无开槽	钢制	可固定	钢制	根据要求
27878-02131	B	加强型	-	钢制	可固定	钢制	根据要求
27878-02141	B	加强型	-	钢制	可固定	钢制	根据要求
27878-1222	B	-	无开槽	不锈钢 1.4301	-	不锈钢 1.4301	根据要求
27878-1223	B	-	-	不锈钢 1.4301	-	不锈钢 1.4301	根据要求
27878-1224	B	-	-	不锈钢 1.4301	-	不锈钢 1.4301	根据要求
27878-1212	B	-	无开槽	不锈钢 1.4301	可固定	不锈钢 1.4301	根据要求
27878-1213	B	-	-	不锈钢 1.4301	可固定	不锈钢 1.4301	根据要求
27878-1214	B	-	-	不锈钢 1.4301	可固定	不锈钢 1.4301	根据要求
27878-2214	B	-	-	不锈钢 1.4401	可固定	不锈钢 1.4401	根据要求
27878-2213	B	-	-	不锈钢 1.4401	可固定	不锈钢 1.4401	根据要求

订货号	框架部件表面	主体材料	B1	B2	B3	B4	D	D1	H1	H2	H3	H4	L	L1	S	价格
27878-0222	未处理	钢制	17,5	4,6	18	-	5	-	75	-	60	36	14,6	2,5	2	根据要求
27878-0223	未处理	钢制	17,5	4,6	18	-	5	-	78	-	60	36	14,6	2,5	2	根据要求
27878-0224	未处理	钢制	17,5	4,6	18	-	5	-	78	-	60	36	14,6	2,5	2	根据要求
27878-02221	未处理	钢制	17,5	4,6	18	-	5	-	75	-	60	36	14,6	2,5	2	根据要求
27878-02231	镀锌	钢制	17,5	4,6	18	-	5	-	78	-	60	36	14,6	2,5	2	根据要求
27878-02241	镀锌	钢制	17,5	4,6	18	-	5	-	78	-	60	36	14,6	2,5	2	根据要求
27878-0212	镀锌	钢制	17,5	4,6	18	12	5	M4	75	20	60	36	14,6	2,5	2	根据要求
27878-0213	未处理	钢制	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
27878-0214	未处理	钢制	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
27878-02121	镀锌	钢制	17,5	4,6	18	12	5	M4	75	20	60	36	14,6	2,5	2	根据要求
27878-02131	镀锌	钢制	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
27878-02141	镀锌	钢制	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
27878-1222	亮色	不锈钢 A2	17,5	4,6	18	-	5	-	75	-	60	36	14,6	2,5	2	根据要求
27878-1223	亮色	不锈钢 A2	17,5	4,6	18	-	5	-	78	-	60	36	14,6	2,5	2	根据要求
27878-1224	亮色	不锈钢 A2	17,5	4,6	18	-	5	-	78	-	60	36	14,6	2,5	2	根据要求
27878-1212	亮色	不锈钢 A2	17,5	4,6	18	12	5	M4	75	20	60	36	14,6	2,5	2	根据要求
27878-1213	亮色	不锈钢 A2	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
27878-1214	亮色	不锈钢 A2	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
27878-2214	亮色	不锈钢 A4	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
27878-2213	亮色	不锈钢 A4	17,5	4,6	18	12	5	M4	78	20	60	36	14,6	2,5	2	根据要求
