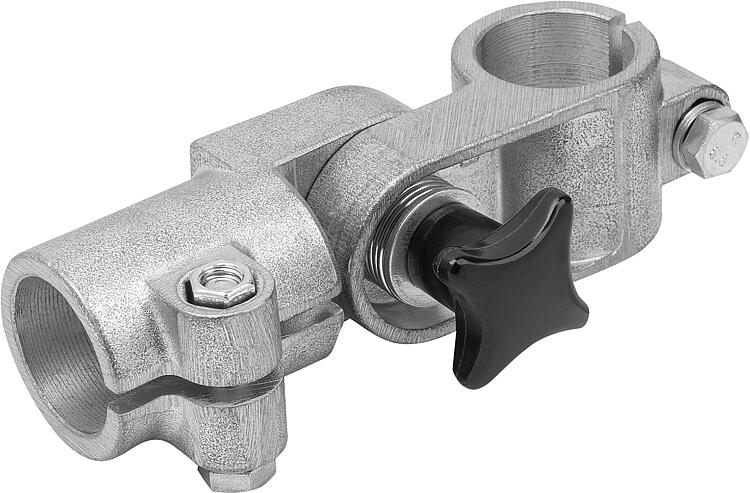

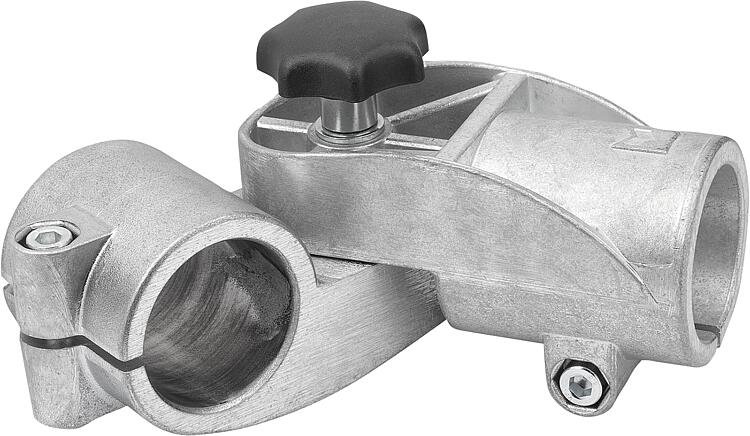

29032_B用于圆管的 T 型件铝制铰链管接头，B 型，有齿 |
返回 |
|
|
产品说明材料：铸铝。圆柱形螺栓 DIN 7984 和六角螺母 DIN 985，钢制。
规格：经光滑打磨处理。
圆柱头螺丝，镀锌圆柱形螺栓和六角螺栓。
提示：A 型：无齿，可无级调节 180°。
B 型：带齿，可按 15° 的步进锁定，并可调整 180°。根据要求：用于固定的夹紧杆和其他直径。附件：- 圆形管和方形管 29050
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 产品类型 | A | B | D
| L | H | F | R | S | P | C | M | G | E | K | CAD | 配件 | 价格 | 订购 |
|---|
| 29032-1512 | B | 经啮合 | 12,1 | 12,1 | 26 | 95,5 | 27 | 30 | 37,5 | M06X26 | 21 | 25 | 44 | 26 | 29,4 | 84 |  | | 根据要求 | | | 29032-1514 | B | 经啮合 | 14,1 | 14,1 | 26 | 95,5 | 27 | 30 | 37,5 | M06X26 | 21 | 25 | 44 | 26 | 29,4 | 84 | | | 根据要求 | | | 29032-1516 | B | 经啮合 | 16,1 | 16,1 | 26 | 95,5 | 27 | 30 | 37,5 | M06X26 | 21 | 25 | 44 | 26 | 29,4 | 84 | | | 根据要求 | | | 29032-1518 | B | 经啮合 | 18,1 | 18,1 | 26 | 95,5 | 27 | 30 | 37,5 | M06X26 | 21 | 25 | 44 | 26 | 29,4 | 84 | | | 根据要求 | | | 29032-1520 | B | 经啮合 | 20,1 | 20,1 | 40 | 146 | 43 | 40 | 52 | M08X40 | 33 | 45 | 73 | 40 | 40 | 136 | | | 根据要求 | | | 29032-1525 | B | 经啮合 | 25,1 | 25,1 | 40 | 146 | 43 | 40 | 52 | M08X40 | 33 | 45 | 73 | 40 | 40 | 136 | | | 根据要求 | | | 29032-1530 | B | 经啮合 | 30,1 | 30,1 | 40 | 146 | 43 | 40 | 52 | M08X40 | 33 | 45 | 73 | 40 | 40 | 136 | | | 根据要求 | | | 29032-1540 | B | 经啮合 | 40,2 | 40,2 | 56 | 200 | 60 | 56 | 69 | M10x50 | 48 | 60 | 100 | 56 | 56 | 188 | | | 根据要求 | | | 29032-1550 | B | 经啮合 | 50,2 | 50,2 | 66 | 230 | 70 | 66 | 78 | M10x50 | 58 | 70 | 115 | 66 | 66 | 218 | | | 根据要求 | | | 29032-1560 | B | 经啮合 | 60,3 | 60,3 | 80 | 273 | 85 | 80 | 93 | M12X50 | 68 | 80 | 135 | 85 | 80 | 260 | | | 根据要求 | |
|
|
