产品说明材料：热塑性塑料
圆柱形螺栓 DIN 7984 和六角螺母 DIN 985，钢制。规格：黑色。

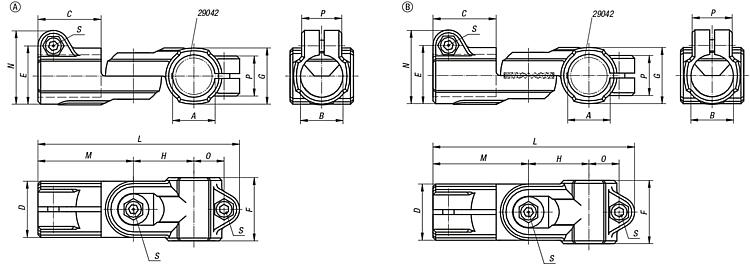

镀锌圆柱形螺栓和六角螺母。提示：A 型：无齿，可无级调节 180°。
B 型：带齿，可按 15° 的步进锁定，并可调整 180°。
圆管的基本尺寸为 Ø18 mm 或 Ø30 mm。如果小型管被夹住或从圆形管调整为方形管，则可以通过变径轴套 29042 调整相应的管。根据要求：用于固定的塑料夹紧杆。附件：- 变径轴套 29042
- 圆形管和方形管 29050说明：夹紧螺丝的锁紧扭矩：
M6：10 Nm
M8：25 Nm
特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
|

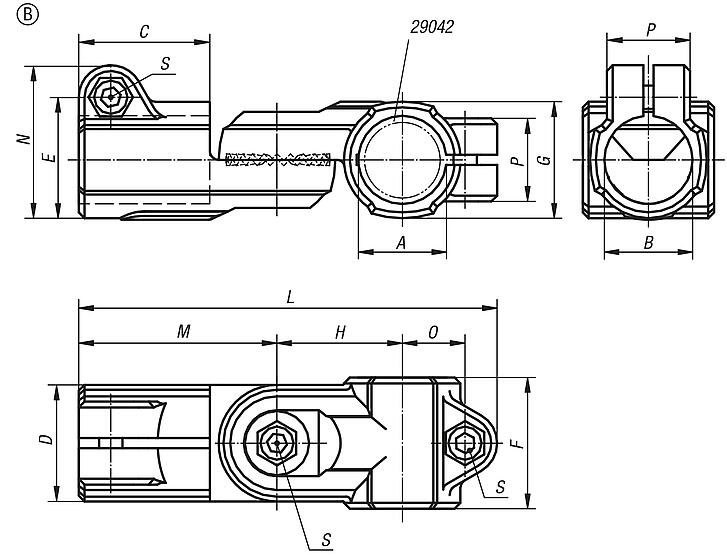

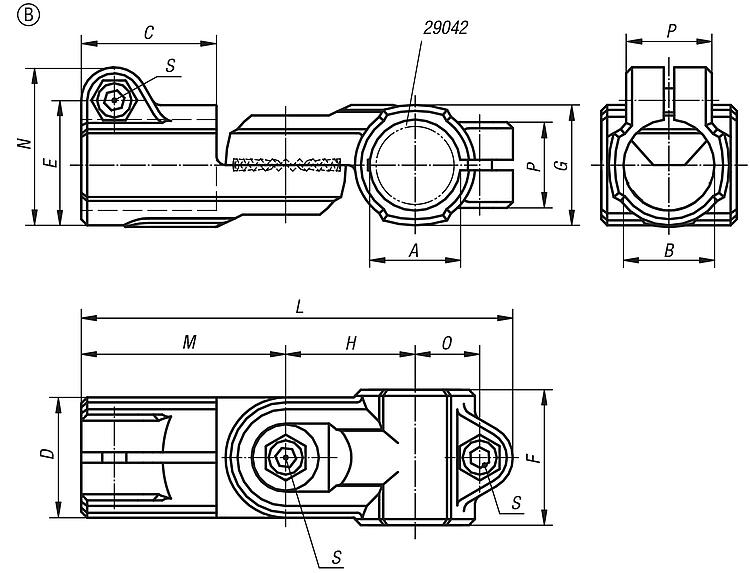

用于圆管的 T 型件塑料铰链管接头，B 型，有齿 |
更多信息 |
| 订货号 | 类型 | 产品类型 | A | B | C | D
| E | F | G | H | L | M | N | O | P | S | CAD | 配件 | 价格 | 订购 |
|---|
| 29032-118 | B | 经啮合 | 18 | 18 | 30 | 25 | 26,5 | 30 | 25 | 27,5 | 94 | 45 | 34 | 14 | 21 | M6x18 |  | | 根据要求 | | | 29032-130 | B | 经啮合 | 30 | 30 | 45 | 40 | 41,5 | 45 | 40 | 43 | 143,5 | 68 | 52,5 | 22,5 | 28,5 | M8x25 | | | 根据要求 | |
|
|
|
