03192-06不锈钢固定衬套 适用于状态传感器，适用于带旋转驱动装置的球形锁销 |
返回 |
|
|

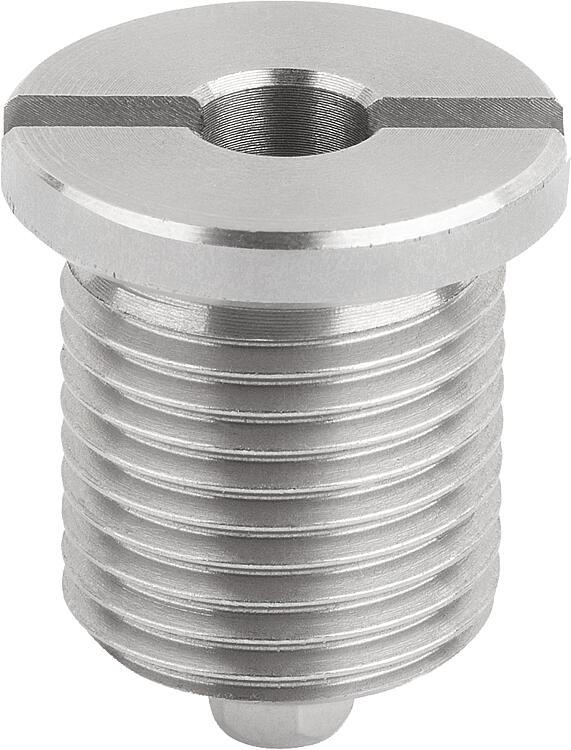

产品说明产品描述：固定衬套是带旋转驱动装置的球形锁销的安装点，它们可以安全准确地卡入其中。
状态传感器的固定衬套有一个夹紧螺母，用于将传感器 Ø3 连接到衬套上。
该传感器使其能够以电子方式查询带旋转驱动装置的球形锁销是否被锁定。
使用多个衬套，可确定球形锁销位于其中哪个衬套中。材料：规格：固定衬套经抛光处理。

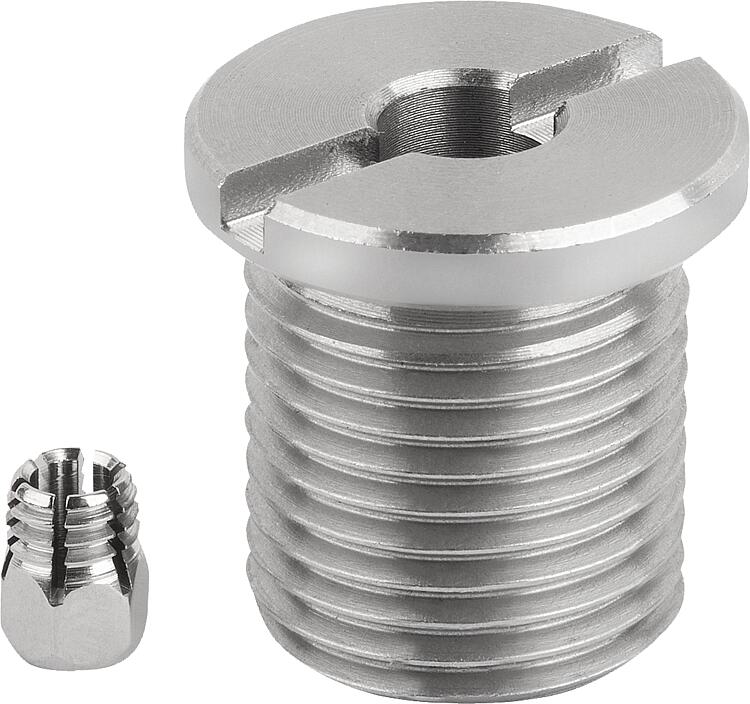

夹紧螺母镀镍。提示：夹紧螺母在供货时未组装。

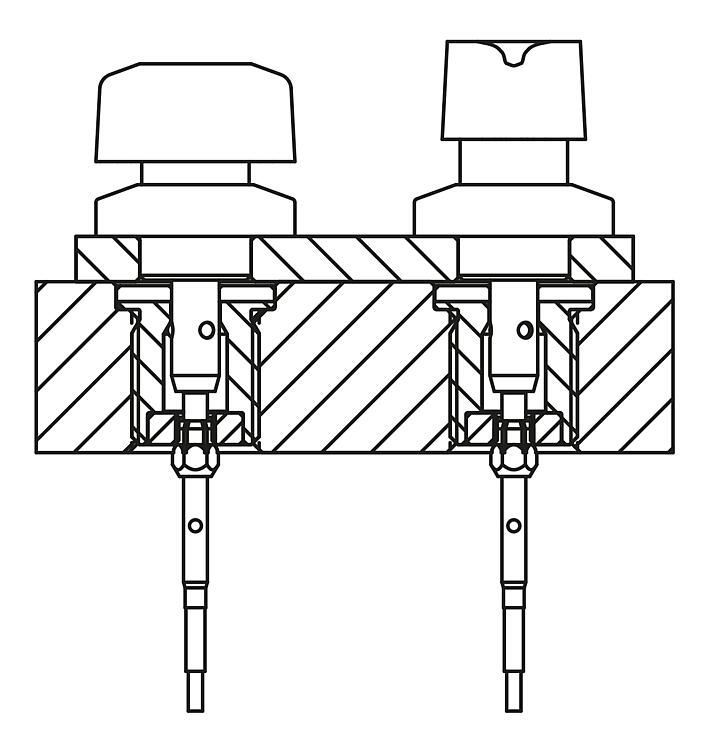

夹紧螺母的最大紧固扭矩：1.2 Nm。应用：固定衬套与状态传感器相结合，可实现与驱动相关的过程控制。此外，还可以确保球形锁销或插销处于所需位置。装配：传感器通过夹紧螺母固定在衬套上，并进行轴向调整。最终通过拧紧夹紧螺母将传感器固定到位。
装配说明中描述了详细程序。附件：快锁插销，带旋转驱动器 03192-01。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

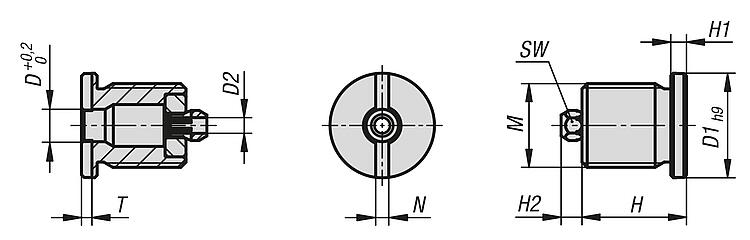

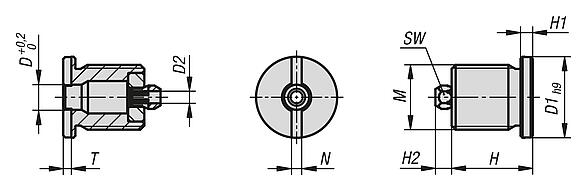

| 订货号 | 类型 | 形状类型 | D
| D1 | D2 | M | H | H1 | H2 | N | T | SW | CAD | 配件 | 价格 | 订购 |
|---|
| 03192-06-1206161 | B | 带螺纹和套圈 f. KSB m. 旋转床。 | 6,2 | 20 | 3 | M16x1,5 | 20 | 3 | 4 | 2,5 | 2 | 5 |  | | 根据要求 | | | 03192-06-1210201 | B | 带螺纹和套圈 f. KSB m. 旋转床。 | 10,2 | 25 | 3 | M20X1,5 | 23 | 3 | 4 | 2,5 | 2 | 5 | | | 根据要求 | |
|
|
