定位销，带球头，A 型

03107

定位销，带球头，A 型

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 定位销，定位系统
        定位销，带球头，A 型

商品描述/产品说明

产品说明材料：

工具钢或不锈钢 1.4305。

规格：钢制，经硬化和打磨处理。

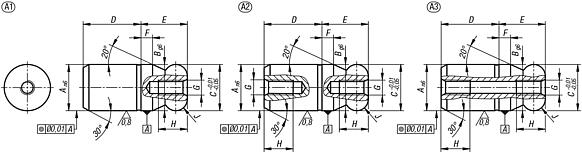

不锈钢，经打磨和渗碳处理。提示：带球头端的定位销用于方便地定位连接。由定位孔角度偏差或者定位销不平行导致的倾斜，得以通过球头端降至最低限度（请参见接合示意图 1）。图纸提示：

1) 单侧内螺纹，带盲孔
2) 双侧内螺纹，带盲孔
3) 双侧内螺纹，带通孔

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03107 定位销，带球头，A 型

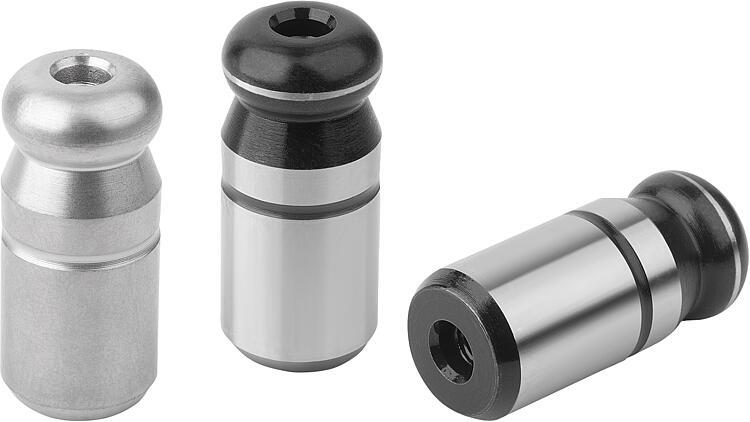

图片（总概述）

定位销，带球头，A 型

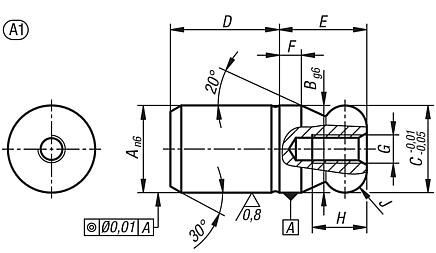

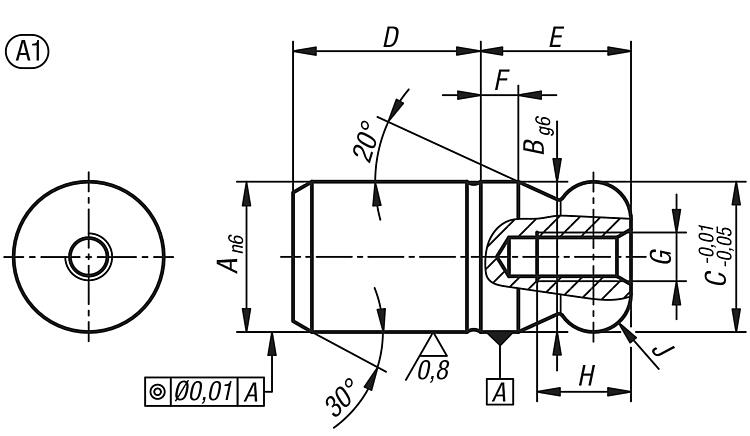

定位销，带球头，A 型，单侧内螺纹，带盲孔

图纸

定位销，带球头，A 型，单侧内螺纹，带盲孔

商品选择/筛选

订货号	材料	A	B	C	D	E	F	G	H	J	类型 1	螺纹内孔	CAD	配件	价格	订购
03107-05	工具钢	5	5	5	6	5	2	M2,5	4,5	R 1	一侧有内螺纹	盲孔			根据要求
03107-06	工具钢	6	6	6	8	6	2	M3	5	R 1	一侧有内螺纹	盲孔			根据要求
03107-08	工具钢	8	8	8	10	8	2	M3	6	R 2	一侧有内螺纹	盲孔			根据要求
03107-10	工具钢	10	10	10	13	10	2,5	M3	6	R 2,5	一侧有内螺纹	盲孔			根据要求
03107-12	工具钢	12	12	12	15	12	3	M4	8	R 3	一侧有内螺纹	盲孔			根据要求
03107-14	工具钢	14	14	14	17	14	3,5	M4	8	R 3,5	一侧有内螺纹	盲孔			根据要求
03107-16	工具钢	16	16	16	20	16	4	M5	10	R 4	一侧有内螺纹	盲孔			根据要求
03107-20	工具钢	20	20	20	25	20	5	M5	10	R 5	一侧有内螺纹	盲孔			根据要求
03107-25	工具钢	25	25	25	25	25	6	M5	10	R 6	一侧有内螺纹	盲孔			根据要求
03107-30	工具钢	30	30	30	30	30	8	M6	12	R 8	一侧有内螺纹	盲孔			根据要求
03107-40	工具钢	40	40	40	40	40	10	M6	12	R 10	一侧有内螺纹	盲孔			根据要求
03107-50	工具钢	50	50	50	50	50	12	M6	12	R 12	一侧有内螺纹	盲孔			根据要求
03107-505	不锈钢	5	5	5	6	5	2	M2,5	4,5	R 1	一侧有内螺纹	盲孔			根据要求
03107-506	不锈钢	6	6	6	8	6	2	M3	5	R 1	一侧有内螺纹	盲孔			根据要求
03107-508	不锈钢	8	8	8	10	8	2	M3	6	R 2	一侧有内螺纹	盲孔			根据要求
03107-510	不锈钢	10	10	10	13	10	2,5	M3	6	R 2,5	一侧有内螺纹	盲孔			根据要求
03107-512	不锈钢	12	12	12	15	12	3	M4	8	R 3	一侧有内螺纹	盲孔			根据要求
03107-514	不锈钢	14	14	14	17	14	3,5	M4	8	R 3,5	一侧有内螺纹	盲孔			根据要求
03107-516	不锈钢	16	16	16	20	16	4	M5	10	R 4	一侧有内螺纹	盲孔			根据要求
03107-520	不锈钢	20	20	20	25	20	5	M5	10	R 5	一侧有内螺纹	盲孔			根据要求

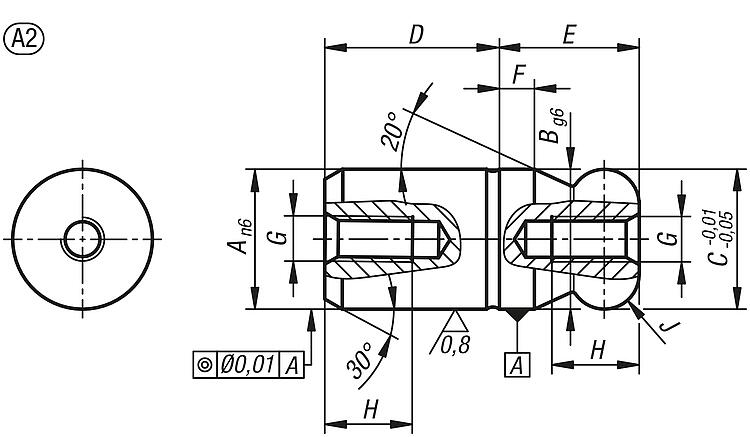

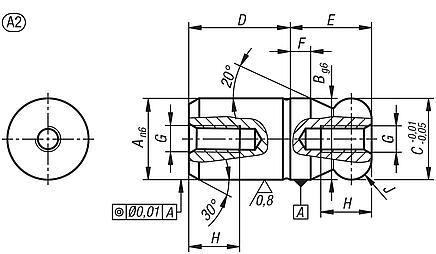

定位销，带球头，A 型，双侧内螺纹，带盲孔

图纸

定位销，带球头，A 型，双侧内螺纹，带盲孔

商品选择/筛选

订货号	材料	A	B	C	D	E	F	G	H	J	类型 1	螺纹内孔	CAD	配件	价格	订购
03107-1002	工具钢	10	10	10	13	10	2,5	M3	6	R 2,5	两侧均有内螺纹	盲孔			根据要求
03107-1202	工具钢	12	12	12	15	12	3	M4	8	R 3	两侧均有内螺纹	盲孔			根据要求
03107-1402	工具钢	14	14	14	17	14	3,5	M4	8	R 3,5	两侧均有内螺纹	盲孔			根据要求
03107-1602	工具钢	16	16	16	20	16	4	M5	10	R 4	两侧均有内螺纹	盲孔			根据要求
03107-2002	工具钢	20	20	20	25	20	5	M5	10	R 5	两侧均有内螺纹	盲孔			根据要求
03107-2502	工具钢	25	25	25	25	25	6	M5	10	R 6	两侧均有内螺纹	盲孔			根据要求
03107-3002	工具钢	30	30	30	30	30	8	M6	12	R 8	两侧均有内螺纹	盲孔			根据要求
03107-4002	工具钢	40	40	40	40	40	10	M6	12	R 10	两侧均有内螺纹	盲孔			根据要求
03107-5002	工具钢	50	50	50	50	50	12	M6	12	R 12	两侧均有内螺纹	盲孔			根据要求
03107-51002	不锈钢	10	10	10	13	10	2,5	M3	6	R 2,5	两侧均有内螺纹	盲孔			根据要求
03107-51202	不锈钢	12	12	12	15	12	3	M4	8	R 3	两侧均有内螺纹	盲孔			根据要求
03107-51402	不锈钢	14	14	14	17	14	3,5	M4	8	R 3,5	两侧均有内螺纹	盲孔			根据要求
03107-51602	不锈钢	16	16	16	20	16	4	M5	10	R 4	两侧均有内螺纹	盲孔			根据要求
03107-52002	不锈钢	20	20	20	25	20	5	M5	10	R 5	两侧均有内螺纹	盲孔			根据要求

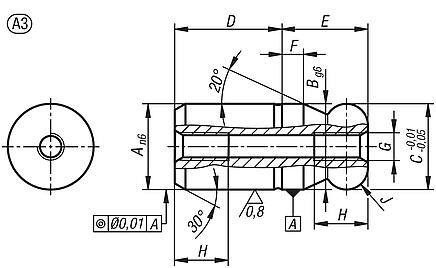

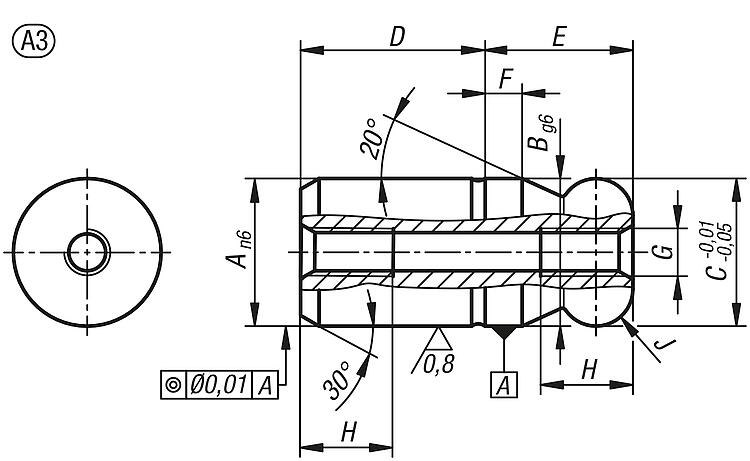

定位销，带球头，A 型，双侧内螺纹，带通孔

图纸

定位销，带球头，A 型，双侧内螺纹，带通孔

商品选择/筛选

订货号	材料	A	B	C	D	E	F	G	H	J	类型 1	螺纹内孔	CAD	配件	价格	订购
03107-0502	工具钢	5	5	5	6	5	2	M2,5	4,5	R 1	两侧均有内螺纹	通孔			根据要求
03107-0602	工具钢	6	6	6	8	6	2	M3	5	R 1	两侧均有内螺纹	通孔			根据要求
03107-0802	工具钢	8	8	8	10	8	2	M3	6	R 2	两侧均有内螺纹	通孔			根据要求
03107-50502	不锈钢	5	5	5	6	5	2	M2,5	4,5	R 1	两侧均有内螺纹	通孔			根据要求
03107-50602	不锈钢	6	6	6	8	6	2	M3	5	R 1	两侧均有内螺纹	通孔			根据要求
03107-50802	不锈钢	8	8	8	10	8	2	M3	6	R 2	两侧均有内螺纹	通孔			根据要求
