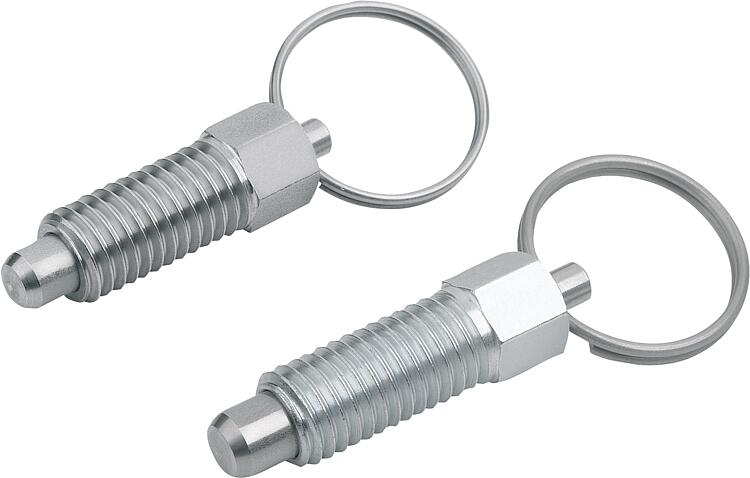

03092-01_R锁紧柱塞 ECO 钢或不锈钢，带圆形拉环，不带锁紧螺母 |
返回 |
|
|
产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有将顶销拔出后才能移动到新位置。
除手动操作外，钥匙圈还可连接用于远程操作的元件，如挂绳。
带有椭圆形拉环的设计也可以安装在通孔中并执行器。
未接地和未淬火的锁紧柱塞是现有锁紧柱塞的低成本替代品。然而对于许多应用来说，这种精度已经足够了。较低的制造公差还使产品对（在将锁紧柱塞与对应件中的孔对齐时可能产生的）轴心差不那么敏感。材料：规格：钢制规格：
螺纹套筒，蓝色钝化处理。
未经硬化处理顶销，亮色。
不锈钢规格：
亮色螺纹套筒。
未经硬化处理顶销，亮色。
亮色钥匙圈。提示：在安装过程中，必须遵守规定的最大拧紧扭矩。根据要求：特殊类型。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 形状类型 | 主体
材料 | D
| D1 | D4 | 行程
S | L | L1 | L2 | L3 | SW1 | Fx30° | 初始位置
弹簧弹力
F1 约 N | 终点位置
弹簧弹力
F2 约 N | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 03092-01-03004060 | R | 带拉环，不带锁紧螺母 | 钢制 | 4 | M6 | 15 | 4 | 39,9 | 15 | 6 | 13 | 6 | 1 | 6 | 12 | 2 |  | | 根据要求 | | | 03092-01-03004061 | R | 带拉环，不带锁紧螺母 | 钢制 | 4 | M6x0,75 | 15 | 4 | 39,9 | 15 | 6 | 13 | 6 | 1 | 6 | 12 | 2 | | | 根据要求 | | | 03092-01-03004080 | R | 带拉环，不带锁紧螺母 | 钢制 | 4 | M8 | 15 | 4 | 39,9 | 15 | 6 | 13 | 8 | 1 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-03004081 | R | 带拉环，不带锁紧螺母 | 钢制 | 4 | M8x1 | 15 | 4 | 39,9 | 15 | 6 | 13 | 8 | 1 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-03105080 | R | 带拉环，不带锁紧螺母 | 钢制 | 5 | M8 | 19 | 5 | 47,9 | 17 | 7 | 15 | 8 | 1,3 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-03105081 | R | 带拉环，不带锁紧螺母 | 钢制 | 5 | M8x1 | 19 | 5 | 47,9 | 17 | 7 | 15 | 8 | 1,3 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-03105100 | R | 带拉环，不带锁紧螺母 | 钢制 | 5 | M10 | 19 | 5 | 47,9 | 17 | 7 | 15 | 10 | 1,3 | 6 | 12 | 15 | | | 根据要求 | | | 03092-01-03105101 | R | 带拉环，不带锁紧螺母 | 钢制 | 5 | M10x1 | 19 | 5 | 47,9 | 17 | 7 | 15 | 10 | 1,3 | 6 | 12 | 15 | | | 根据要求 | | | 03092-01-03206100 | R | 带拉环，不带锁紧螺母 | 钢制 | 6 | M10 | 23 | 6 | 56,8 | 20 | 8 | 17 | 10 | 1,8 | 8 | 15 | 15 | | | 根据要求 | | | 03092-01-03206101 | R | 带拉环，不带锁紧螺母 | 钢制 | 6 | M10x1 | 23 | 6 | 56,8 | 20 | 8 | 17 | 10 | 1,8 | 8 | 15 | 15 | | | 根据要求 | | | 03092-01-03206120 | R | 带拉环，不带锁紧螺母 | 钢制 | 6 | M12 | 23 | 6 | 56,8 | 20 | 8 | 17 | 12 | 1,8 | 8 | 15 | 20 | | | 根据要求 | | | 03092-01-03206121 | R | 带拉环，不带锁紧螺母 | 钢制 | 6 | M12x1,5 | 23 | 6 | 56,8 | 20 | 8 | 17 | 12 | 1,8 | 8 | 15 | 20 | | | 根据要求 | | | 03092-01-03308120 | R | 带拉环，不带锁紧螺母 | 钢制 | 8 | M12 | 28 | 8 | 71,8 | 26 | 10 | 23 | 12 | 2,3 | 15 | 35 | 20 | | | 根据要求 | | | 03092-01-03308121 | R | 带拉环，不带锁紧螺母 | 钢制 | 8 | M12x1,5 | 28 | 8 | 71,8 | 26 | 10 | 23 | 12 | 2,3 | 15 | 35 | 20 | | | 根据要求 | | | 03092-01-03308160 | R | 带拉环，不带锁紧螺母 | 钢制 | 8 | M16 | 28 | 8 | 71,8 | 26 | 10 | 23 | 16 | 2,3 | 15 | 35 | 90 | | | 根据要求 | | | 03092-01-03308161 | R | 带拉环，不带锁紧螺母 | 钢制 | 8 | M16x1,5 | 28 | 8 | 71,8 | 26 | 10 | 23 | 16 | 2,3 | 15 | 35 | 90 | | | 根据要求 | | | 03092-01-13004060 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 4 | M6 | 15 | 4 | 39,9 | 15 | 6 | 13 | 6 | 1 | 6 | 12 | 2 | | | 根据要求 | | | 03092-01-13004061 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 4 | M6x0,75 | 15 | 4 | 39,9 | 15 | 6 | 13 | 6 | 1 | 6 | 12 | 2 | | | 根据要求 | | | 03092-01-13004080 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 4 | M8 | 15 | 4 | 39,9 | 15 | 6 | 13 | 8 | 1 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-13004081 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 4 | M8x1 | 15 | 4 | 39,9 | 15 | 6 | 13 | 8 | 1 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-13105080 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 5 | M8 | 19 | 5 | 47,9 | 17 | 7 | 15 | 8 | 1,3 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-13105081 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 5 | M8x1 | 19 | 5 | 47,9 | 17 | 7 | 15 | 8 | 1,3 | 6 | 12 | 7 | | | 根据要求 | | | 03092-01-13105100 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 5 | M10 | 19 | 5 | 47,9 | 17 | 7 | 15 | 10 | 1,3 | 6 | 12 | 15 | | | 根据要求 | | | 03092-01-13105101 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 5 | M10x1 | 19 | 5 | 47,9 | 17 | 7 | 15 | 10 | 1,3 | 6 | 12 | 15 | | | 根据要求 | | | 03092-01-13206100 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 6 | M10 | 23 | 6 | 56,8 | 20 | 8 | 17 | 10 | 1,8 | 8 | 15 | 15 | | | 根据要求 | | | 03092-01-13206101 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 6 | M10x1 | 23 | 6 | 56,8 | 20 | 8 | 17 | 10 | 1,8 | 8 | 15 | 15 | | | 根据要求 | | | 03092-01-13206120 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 6 | M12 | 23 | 6 | 56,8 | 20 | 8 | 17 | 12 | 1,8 | 8 | 15 | 20 | | | 根据要求 | | | 03092-01-13206121 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 6 | M12x1,5 | 23 | 6 | 56,8 | 20 | 8 | 17 | 12 | 1,8 | 8 | 15 | 20 | | | 根据要求 | | | 03092-01-13308120 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 8 | M12 | 28 | 8 | 71,8 | 26 | 10 | 23 | 12 | 2,3 | 15 | 35 | 20 | | | 根据要求 | | | 03092-01-13308121 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 8 | M12x1,5 | 28 | 8 | 71,8 | 26 | 10 | 23 | 12 | 2,3 | 15 | 35 | 20 | | | 根据要求 | | | 03092-01-13308160 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 8 | M16 | 28 | 8 | 71,8 | 26 | 10 | 23 | 16 | 2,3 | 15 | 35 | 90 | | | 根据要求 | | | 03092-01-13308161 | R | 带拉环，不带锁紧螺母 | 不锈钢 | 8 | M16x1,5 | 28 | 8 | 71,8 | 26 | 10 | 23 | 16 | 2,3 | 15 | 35 | 90 | | | 根据要求 | |
|
|
