        锁紧柱塞 ECO 钢或不锈钢，带不锈钢拉环

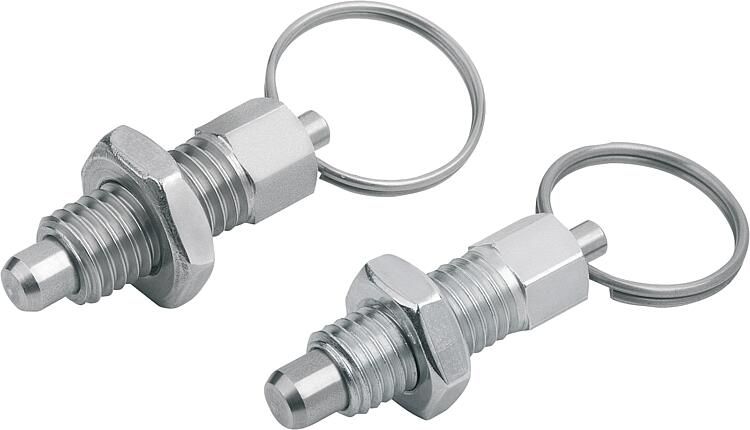

        锁紧柱塞 ECO 钢或不锈钢，带圆形拉环，带锁紧螺母

商品描述/产品说明

产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有将顶销拔出后才能移动到新位置。
除手动操作外，钥匙圈还可连接用于远程操作的元件，如挂绳。
带有椭圆形拉环的设计也可以安装在通孔中并执行器。

未接地和未淬火的锁紧柱塞是现有锁紧柱塞的低成本替代品。然而对于许多应用来说，这种精度已经足够了。较低的制造公差还使产品对（在将锁紧柱塞与对应件中的孔对齐时可能产生的）轴心差不那么敏感。材料：规格：钢制规格：
螺纹套筒，蓝色钝化处理。
未经硬化处理顶销，亮色。

不锈钢规格：
亮色螺纹套筒。
未经硬化处理顶销，亮色。

亮色钥匙圈。提示：在安装过程中，必须遵守规定的最大拧紧扭矩。根据要求：特殊类型。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03092-01_S 锁紧柱塞 ECO 钢或不锈钢，带圆形拉环，带锁紧螺母

232 kB

图纸

商品选择/筛选

订货号	类型	形状类型	主体材料	D	D1	D4	行程 S	L	L1	L2	L3	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	锁紧扭矩 max. Nm	价格
03092-01-04004060	S	带拉环，带锁紧螺母	钢制	4	M6	15	4	39,9	15	6	13	6	10	1	6	12	2	根据要求
03092-01-04004061	S	带拉环，带锁紧螺母	钢制	4	M6x0,75	15	4	39,9	15	6	13	6	10	1	6	12	2	根据要求
03092-01-04004080	S	带拉环，带锁紧螺母	钢制	4	M8	15	4	39,9	15	6	13	8	13	1	6	12	7	根据要求
03092-01-04004081	S	带拉环，带锁紧螺母	钢制	4	M8x1	15	4	39,9	15	6	13	8	13	1	6	12	7	根据要求
03092-01-04105080	S	带拉环，带锁紧螺母	钢制	5	M8	19	5	47,9	17	7	15	8	13	1,3	6	12	7	根据要求
03092-01-04105081	S	带拉环，带锁紧螺母	钢制	5	M8x1	19	5	47,9	17	7	15	8	13	1,3	6	12	7	根据要求
03092-01-04105100	S	带拉环，带锁紧螺母	钢制	5	M10	19	5	47,9	17	7	15	10	17	1,3	6	12	15	根据要求
03092-01-04105101	S	带拉环，带锁紧螺母	钢制	5	M10x1	19	5	47,9	17	7	15	10	17	1,3	6	12	15	根据要求
03092-01-04206100	S	带拉环，带锁紧螺母	钢制	6	M10	23	6	56,8	20	8	17	10	17	1,8	8	15	15	根据要求
03092-01-04206101	S	带拉环，带锁紧螺母	钢制	6	M10x1	23	6	56,8	20	8	17	10	17	1,8	8	15	15	根据要求
03092-01-04206120	S	带拉环，带锁紧螺母	钢制	6	M12	23	6	56,8	20	8	17	12	19	1,8	8	15	20	根据要求
03092-01-04206121	S	带拉环，带锁紧螺母	钢制	6	M12x1,5	23	6	56,8	20	8	17	12	19	1,8	8	15	20	根据要求
03092-01-04308120	S	带拉环，带锁紧螺母	钢制	8	M12	28	8	71,8	26	10	23	12	19	2,3	15	35	20	根据要求
03092-01-04308121	S	带拉环，带锁紧螺母	钢制	8	M12x1,5	28	8	71,8	26	10	23	12	19	2,3	15	35	20	根据要求
03092-01-04308160	S	带拉环，带锁紧螺母	钢制	8	M16	28	8	71,8	26	10	23	16	24	2,3	15	35	90	根据要求
03092-01-04308161	S	带拉环，带锁紧螺母	钢制	8	M16x1,5	28	8	71,8	26	10	23	16	24	2,3	15	35	90	根据要求
03092-01-14004060	S	带拉环，带锁紧螺母	不锈钢	4	M6	15	4	39,9	15	6	13	6	10	1	6	12	2	根据要求
03092-01-14004061	S	带拉环，带锁紧螺母	不锈钢	4	M6x0,75	15	4	39,9	15	6	13	6	10	1	6	12	2	根据要求
03092-01-14004080	S	带拉环，带锁紧螺母	不锈钢	4	M8	15	4	39,9	15	6	13	8	13	1	6	12	7	根据要求
03092-01-14004081	S	带拉环，带锁紧螺母	不锈钢	4	M8x1	15	4	39,9	15	6	13	8	13	1	6	12	7	根据要求
03092-01-14105080	S	带拉环，带锁紧螺母	不锈钢	5	M8	19	5	47,9	17	7	15	8	13	1,3	6	12	7	根据要求
03092-01-14105081	S	带拉环，带锁紧螺母	不锈钢	5	M8x1	19	5	47,9	17	7	15	8	13	1,3	6	12	7	根据要求
03092-01-14105100	S	带拉环，带锁紧螺母	不锈钢	5	M10	19	5	47,9	17	7	15	10	17	1,3	6	12	15	根据要求
03092-01-14105101	S	带拉环，带锁紧螺母	不锈钢	5	M10x1	19	5	47,9	17	7	15	10	17	1,3	6	12	15	根据要求
03092-01-14206100	S	带拉环，带锁紧螺母	不锈钢	6	M10	23	6	56,8	20	8	17	10	17	1,8	8	15	15	根据要求
03092-01-14206101	S	带拉环，带锁紧螺母	不锈钢	6	M10x1	23	6	56,8	20	8	17	10	17	1,8	8	15	15	根据要求
03092-01-14206120	S	带拉环，带锁紧螺母	不锈钢	6	M12	23	6	56,8	20	8	17	12	19	1,8	8	15	20	根据要求
03092-01-14206121	S	带拉环，带锁紧螺母	不锈钢	6	M12x1,5	23	6	56,8	20	8	17	12	19	1,8	8	15	20	根据要求
03092-01-14308120	S	带拉环，带锁紧螺母	不锈钢	8	M12	28	8	71,8	26	10	23	12	19	2,3	15	35	20	根据要求
03092-01-14308121	S	带拉环，带锁紧螺母	不锈钢	8	M12x1,5	28	8	71,8	26	10	23	12	19	2,3	15	35	20	根据要求
03092-01-14308160	S	带拉环，带锁紧螺母	不锈钢	8	M16	28	8	71,8	26	10	23	16	24	2,3	15	35	90	根据要求
03092-01-14308161	S	带拉环，带锁紧螺母	不锈钢	8	M16x1,5	28	8	71,8	26	10	23	16	24	2,3	15	35	90	根据要求
