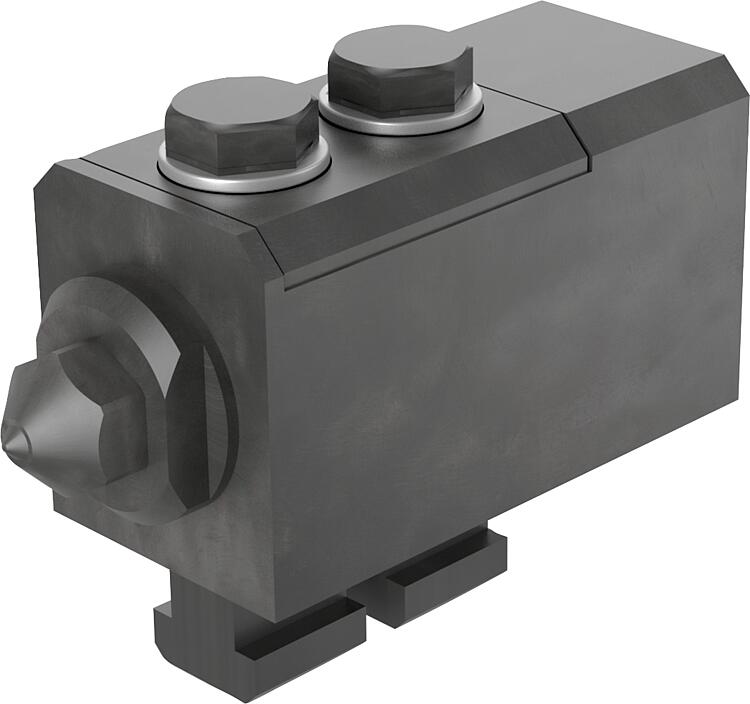

产品说明材料：调制钢。规格：黑色氧化处理。提示：无下拉效果的机械侧拉伸器可用作拉伸元件和止动元件。
ISO 4014（10.9）紧固螺钉和 T 型槽 DIN 508 螺母包含在供货范围内。优点：- 结构紧凑
- 水平和垂直嵌入选项
- 可更换的压力螺栓特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

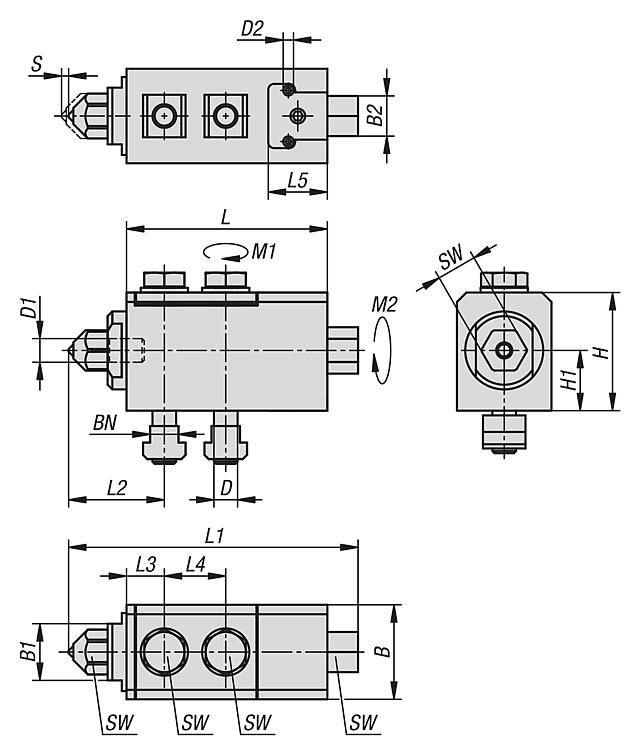

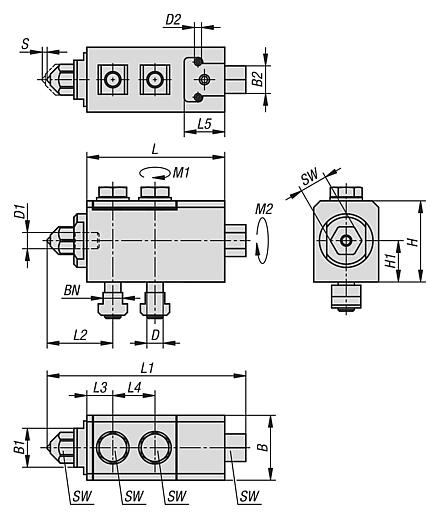

| 订货号 | 尺寸 | B
| B1 | B2 | D
| D1 | D2 | H | H1 | 行程
S | L | L1
min. | L1
max. | L2
min. | L2
max. | L3 | L4 | L5 | F
kN | 槽宽 | SW | 锁紧扭矩
M1
Nm | 锁紧扭矩
M2
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 04580-14 | 14 | 40 | 24 | 20 | M10 | M10 | M6 | 50 | 25,5 | 4 | 85 | 122,5 | 126,5 | 40,5 | 44,5 | 16 | 26 | 25 | 14 | 12 | 17 | 67 | 45 |  | | 根据要求 | | | 04580-20 | 20 | 47,5 | 27 | 20 | M12 | M12 | M6 | 56 | 27,5 | 6 | 98 | 139 | 146 | 43,7 | 50,4 | 18,2 | 30 | 25 | 20 | 14 | 19 | 83 | 60 | | | 根据要求 | | | 04580-30 | 30 | 67 | 36 | 20 | M16 | M16 | M6 | 71,5 | 34 | 10 | 134 | 189,5 | 199,5 | 60,5 | 70,5 | 26,5 | 36 | 32 | 30 | 18 | 24 | 205 | 125 | | | 根据要求 | |
|
|
