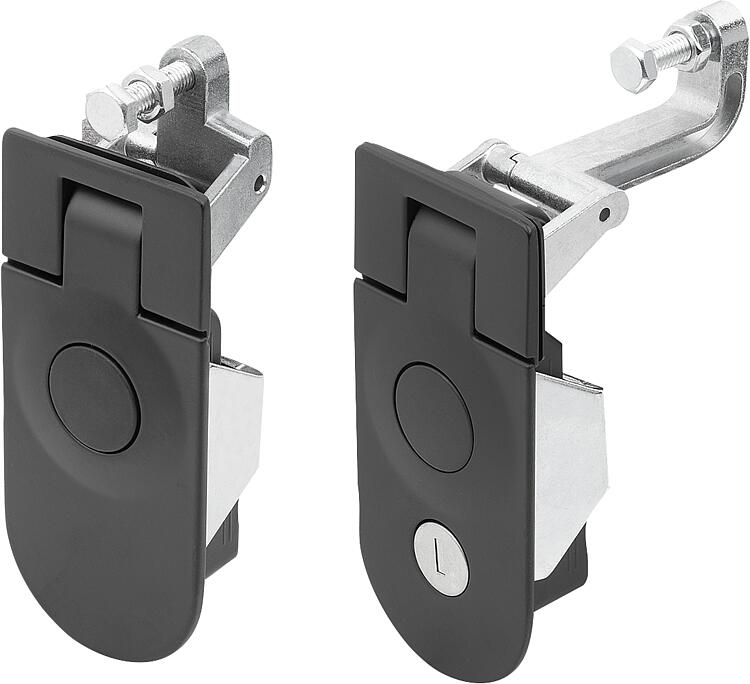

        锌压缩杠杆式锁闩，半圆形

商品描述/产品说明

产品说明产品描述：压缩锁主要用于门、挡板、盖板和外壳等，在这里需要较高的密封件压紧力才能锁闭受压部件。
它们的杠杆作用产生的夹紧力将密封件压在一起。因此，它们具有很强的抗震、防尘和/或防水性能。材料：压铸锌壳体。
钢制支架、螺栓和螺母。规格：黑色外壳，经粉末喷涂处理。
镀锌支架、螺栓和螺母。提示：调节行程 H1 可调至 60 mm。
门板厚度最大 5 mm。

密封件防水防尘。

A 型：不可锁定
B 型：可锁定

锁闭为同时锁定，即每把锁可用同一把钥匙打开。使用说明：按下按钮后，锁闩移动到打开位置，即可打开门。
闭合杠杆时，门会被压在门框上。应用：- 机械工程
- 开关柜
- 车辆制造
- 实验室设备
- 包装工业装配：1. 根据草图制作装配切口。
2. 从正面将锁闩插入安装口。
3. 从后面拧紧螺栓，这样就能将安装支架拉到门板上，并将锁闩固定在安装口。供货范围供货范围包括螺栓、螺母、密封件和安装支架。

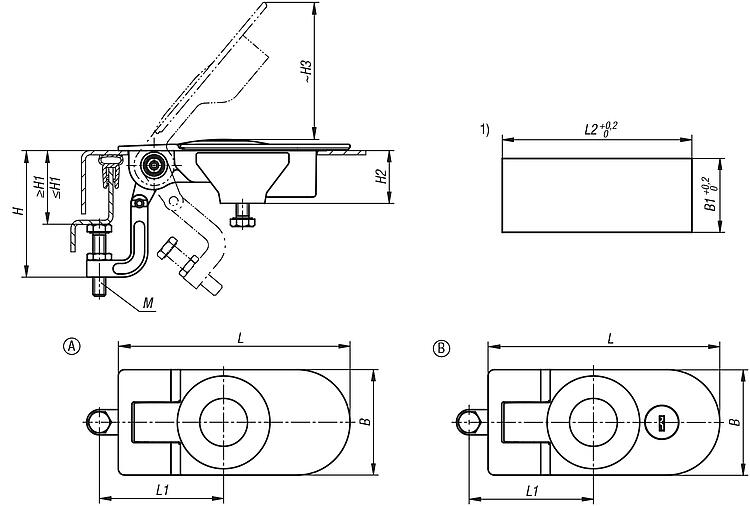

每个可上锁的压缩杠杆式锁闩都配有 2 把钥匙。图纸提示：

1) 安装切口

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05582-05 锌压缩杠杆式锁闩，半圆形

288 kB

图片（总概述）

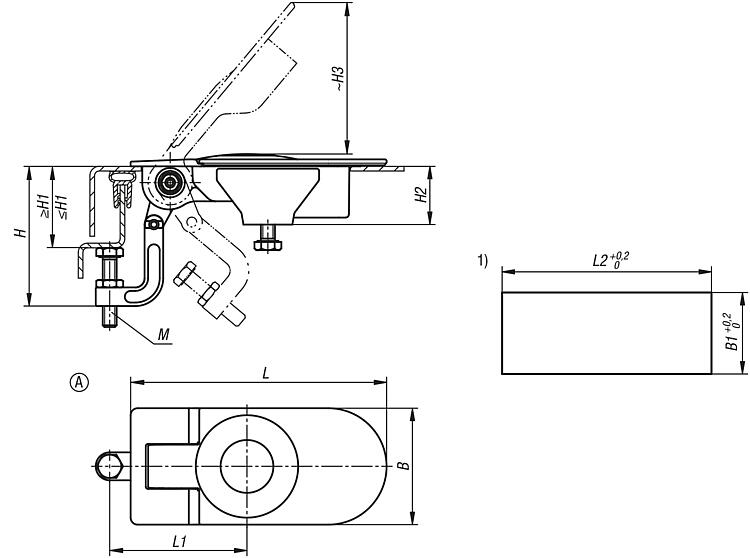

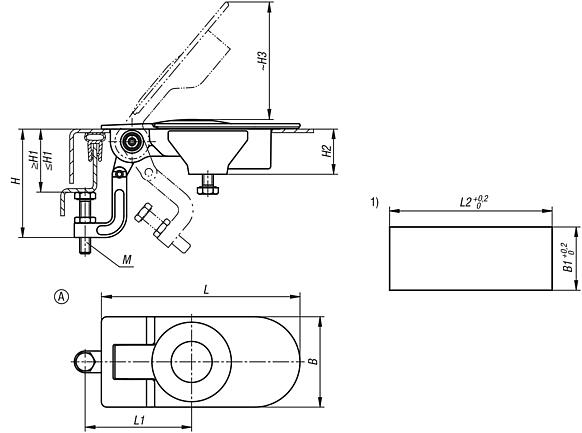

锌压缩杠杆式锁闩，半圆形，A 型，不可锁定

更多信息

图纸

商品选择/筛选

订货号	类型	形状类型	B	B1	H	H1 min.	H1 max.	H2	H3	L	L1	L2	M	价格
05582-05-0129	A	不可锁定	50	35	29	-	15	25	81	110	59	90	M06X30	根据要求
05582-05-0143	A	不可锁定	50	35	43	15	30	25	81	110	59	90	M06X30	根据要求
05582-05-0160	A	不可锁定	50	35	60	30	45	25	81	110	59	90	M06X30	根据要求
05582-05-0175	A	不可锁定	50	35	75	45	60	25	81	110	59	90	M06X30	根据要求

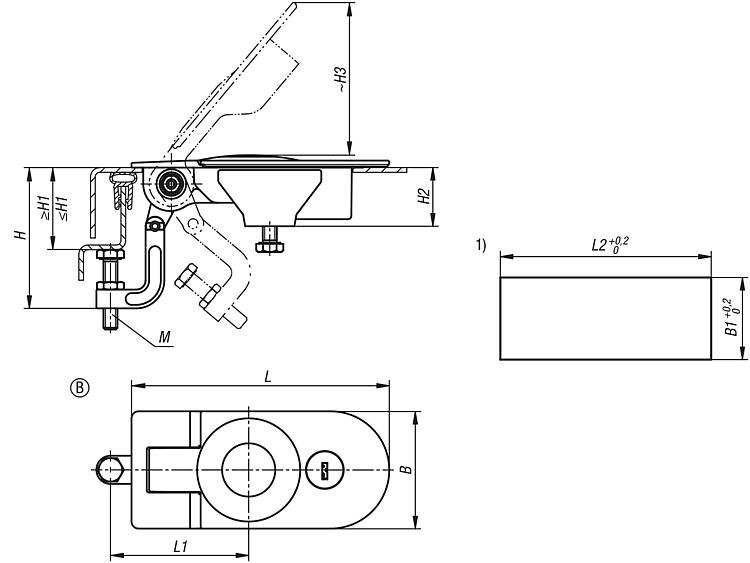

锌压缩杠杆式锁闩，半圆形，B 型，可锁定

更多信息

图纸

商品选择/筛选

订货号	类型	形状类型	B	B1	H	H1 min.	H1 max.	H2	H3	L	L1	L2	M	价格
05582-05-1129	B	可锁定的	50	35	29	-	15	25	81	110	59	90	M06X30	根据要求
05582-05-1143	B	可锁定的	50	35	43	15	30	25	81	110	59	90	M06X30	根据要求
05582-05-1160	B	可锁定的	50	35	60	30	45	25	81	110	59	90	M06X30	根据要求
05582-05-1175	B	可锁定的	50	35	75	45	60	25	81	110	59	90	M06X30	根据要求
