        带 T 型把手的塑料压缩旋转锁闩，固定式

商品描述/产品说明

产品说明产品描述：压缩锁主要用于门、挡板、盖板和外壳等，在这里需要较高的密封件压紧力才能锁闭受压部件。
拧紧距离产生的夹紧力将密封件压在一起。因此，它们具有很强的抗震、防尘和/或防水性能。材料：玻璃纤维增强型尼龙热塑性塑料制壳体。

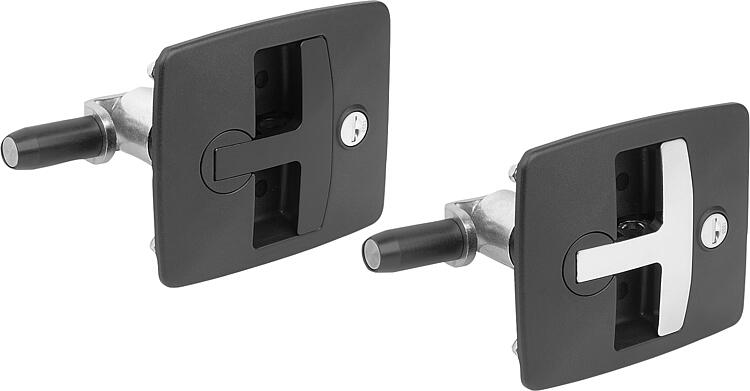

锌压铸把手和门闩。规格：黑色外壳。
黑色或镀铬把手。提示：调节行程是固定的，可以通过转动舌簧设置为 38 mm 或 58 mm。

门板厚度最大为 9 mm。
拧紧距离为 5 mm。

外壳密封，防水防尘。

锁闭为同时锁定，即每把锁可用同一把钥匙打开。

T 型把手和外壳上有一个 D1 孔，可以额外插入挂锁。使用说明：用钥匙打开锁闩。折出 T 型把手可以释放夹紧力，这样只要将把手旋转 90°（左转或右转）就可以打开门。

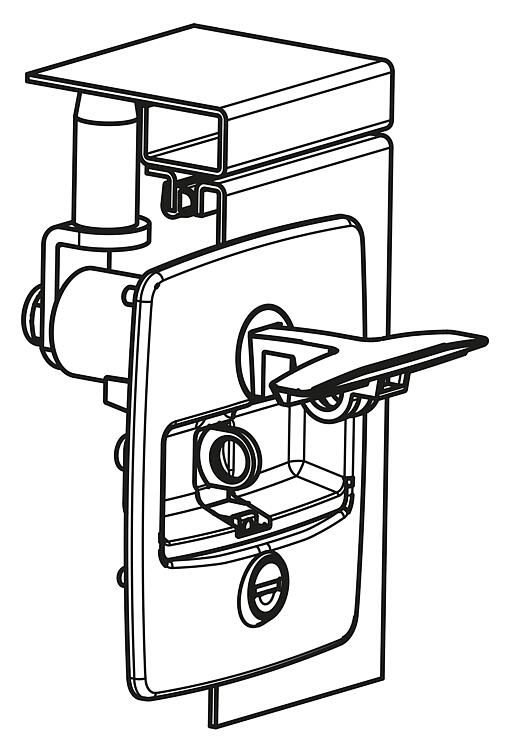

再次将 T 型把手旋转 90°，使门闩到锁定位置。通过折入 T 型把手产生夹紧力，门闩压在门框上。
锁闩可以用钥匙或额外的挂锁固定。应用：- 机械工程
- 开关柜
- 车辆制造
- 实验室设备
- 包装工业装配：1. 根据草图制作装配切口。
2. 从正面将锁闩插入安装口。

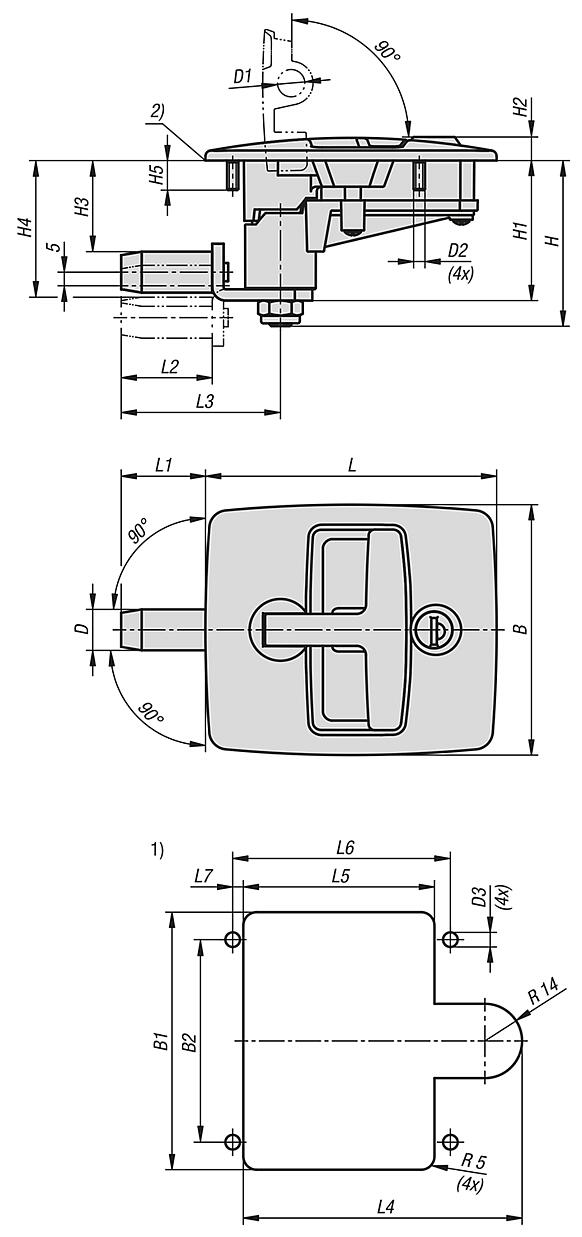

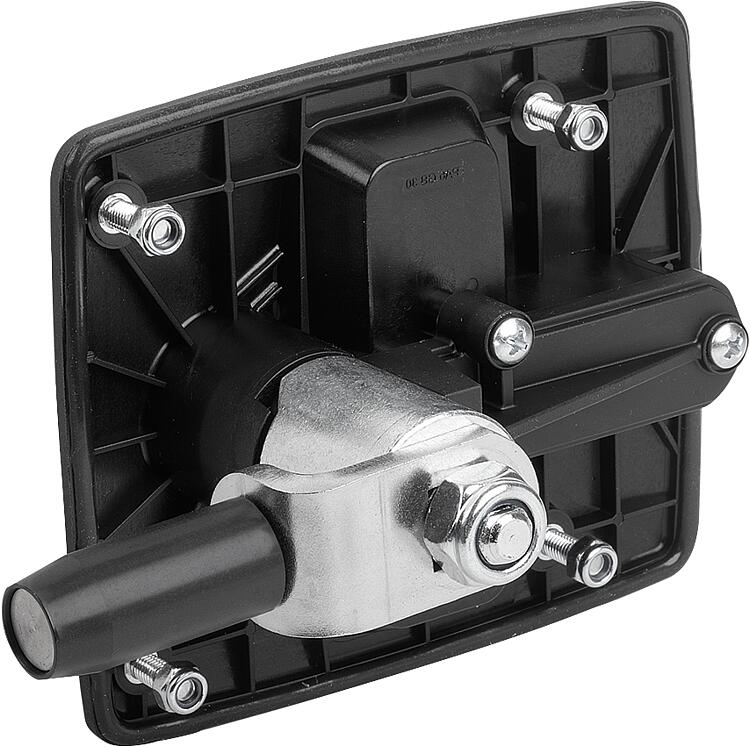

3. 使用螺母从后面紧固。供货范围供货范围包括注塑固定螺栓的螺母和 2 把钥匙。图纸提示：

1) 安装切口
2) 密封件

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 05582-21 带 T 型把手的塑料压缩旋转锁闩，固定式

424 kB

图纸

商品选择/筛选

订货号	组件颜色	B	B1	B2	D	D1	D2	D3	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L6	L7	CAD	配件	价格	订购
05582-21-0073	黑色	110	97	76,3	18	12	M5	5,5	73	61,5	10	38	58	12,8	128	37	40	70	105	72	82	4			根据要求
05582-21-0173	镀铬	110	97	76,3	18	12	M5	5,5	73	61,5	10	38	58	12,8	128	37	40	70	105	72	82	4			根据要求
