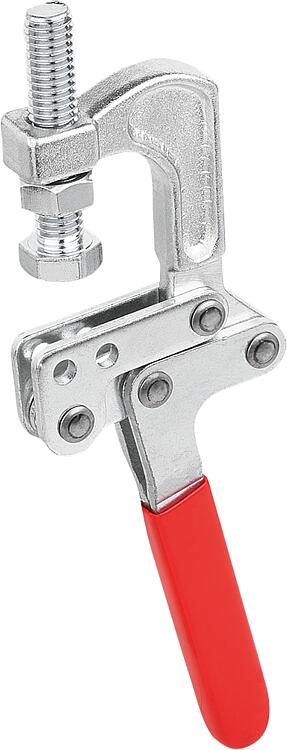

05815-06钢或不锈钢拉力夹具，侧面安装，最大 3400N |
返回 |
|
|
产品说明材料：钢或不锈钢规格：钢制镀锌。
光亮不锈钢。
耐油塑料手柄。提示：拉力夹具适用于紧固空间狭小等应用场合。在这种情况下，拉力夹具从侧面连接到相应的固定板上。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

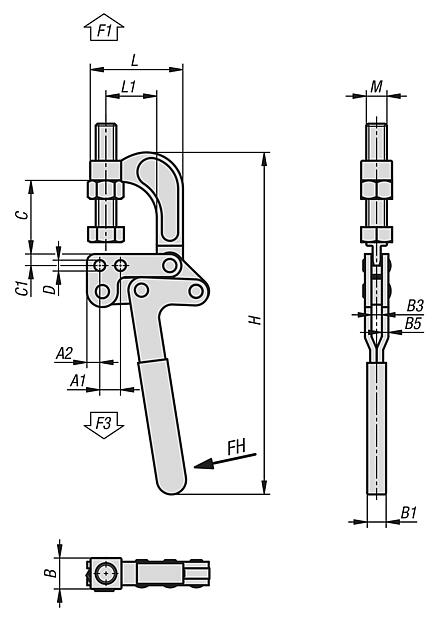

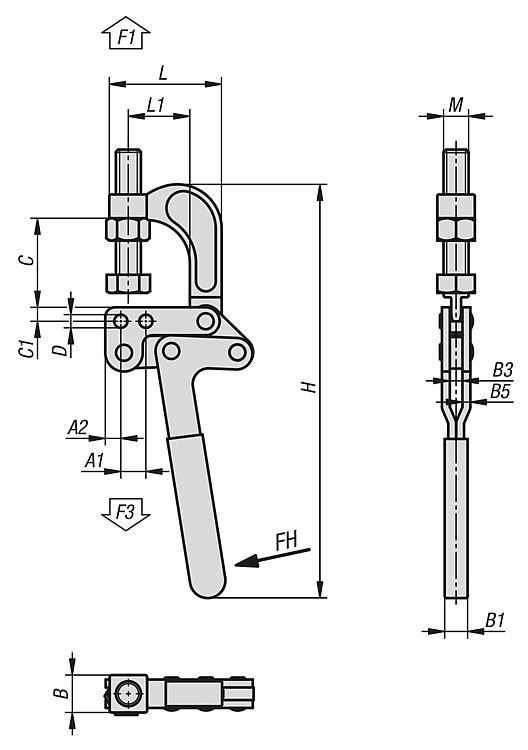

| 订货号 | 主体
材料 | A1 | A2 | B | B1 | B3 | B5 | C | C1 | D
| H | L | L1 | CAD | 配件 | 价格 | 订购 |
|---|
| 05815-06-03400 | 钢制 | 12,7 | 7,9 | 19 | 11,6 | 6,4 | 4 | 45,2 | 7,1 | 6,7 | 210 | 74,6 | 31,8 | | | 根据要求 | | | 05815-06-13400 | 不锈钢 | 12,7 | 7,9 | 19 | 11,6 | 6,4 | 4 | 45,2 | 7,1 | 6,7 | 210 | 74,6 | 31,8 | | | 根据要求 | |
| 订货号 | 主体
材料 | M | 夹持力
F1
N | 把手施力
FH
N | 夹紧力
F3
N | 把手转角 | 压把转角 | CAD | 配件 | 价格 | 订购 |
|---|
| 05815-06-03400 | 钢制 | M12 | 3400 | 250 | 1150 | 50° | 90° | | | 根据要求 | | | 05815-06-13400 | 不锈钢 | M12 | 3400 | 250 | 1150 | 50° | 90° | | | 根据要求 | |
|
|
