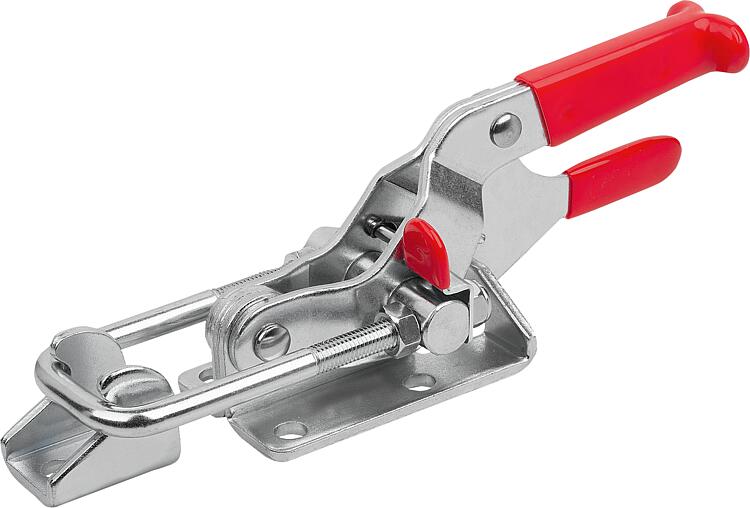

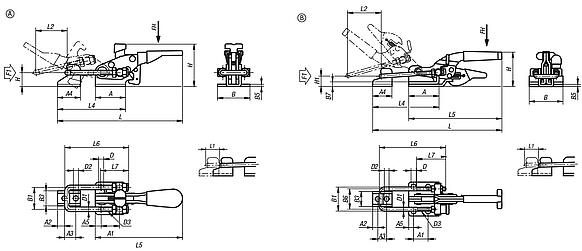

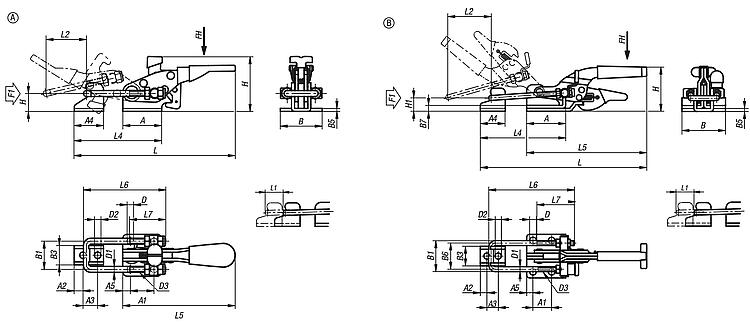

05825-11钢制或不锈钢制水平压紧式环箍夹钳，带固定夹具和安全锁，最大承重 9000N |
返回 |
|
|
产品说明材料：钢或不锈钢规格：钢制镀锌。
光亮不锈钢。
耐油塑料手柄。提示：压紧式环箍夹钳尤其适用于快速盖子和挡板的闭合和紧固。每种型号都可以在锁定杆上单独设置调节路径。
关闭棘轮扳手时，安全钩会牢牢啮合在主体上。这意味着棘轮扳手不会因意外或振动而松动。单手即可解开安全钩。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

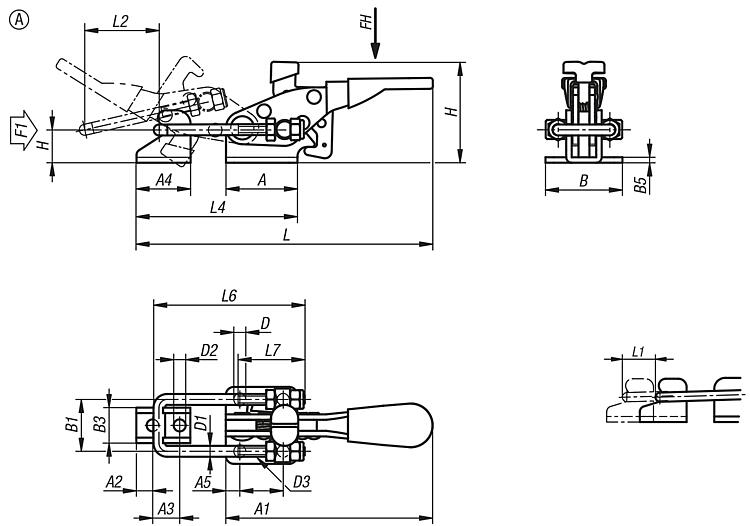

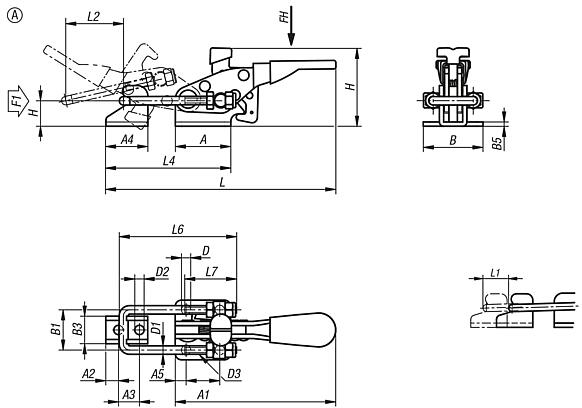

钢制或不锈钢制水平压紧式环箍夹钳，带固定夹具和安全锁，最大承重 9000N、
形式 A |
更多信息 |
| 订货号 | 类型 | 主体
材料 | A | A1 | A2 | A3 | A4 | A5 | B
| B1 | B3 | B5 | D
| D1 | D2 | D3 | CAD | 配件 | 价格 | 订购 |
|---|
| 05825-11-101630 | A | 钢制 | 26,2 | 15,9 | 6 | 9,9 | 19,8 | 5,15 | 28,2 | 19 | 13 | 2 | 4,4 | 4 | 4,4 | M4x0,7 | | | 根据要求 | | | 05825-11-111630 | A | 不锈钢 | 26,2 | 15,9 | 6 | 9,9 | 19,8 | 5,15 | 28,2 | 19 | 13 | 2 | 4,4 | 4 | 4,4 | M4x0,7 | | | 根据要求 | |
| 订货号 | 类型 | 主体
材料 | H | H1 | L1 | L4 | L5 | L6 | L7 | 把手施力
FH
N | 夹紧行程
L2 | 调整量
L min. | 调整量
L max. | 牵引力
F1
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05825-11-101630 | A | 钢制 | 37 | 12 | 10,4 | 58,9 | 77 | 55 | 24 | 100 | 28 | 82,5 | 112,5 | 1630 | | | 根据要求 | | | 05825-11-111630 | A | 不锈钢 | 37 | 12 | 10,4 | 58,9 | 77 | 55 | 24 | 100 | 28 | 82,5 | 112,5 | 1630 | | | 根据要求 | |
|

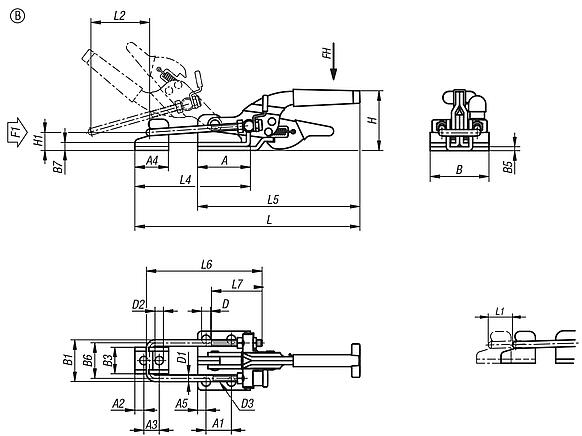

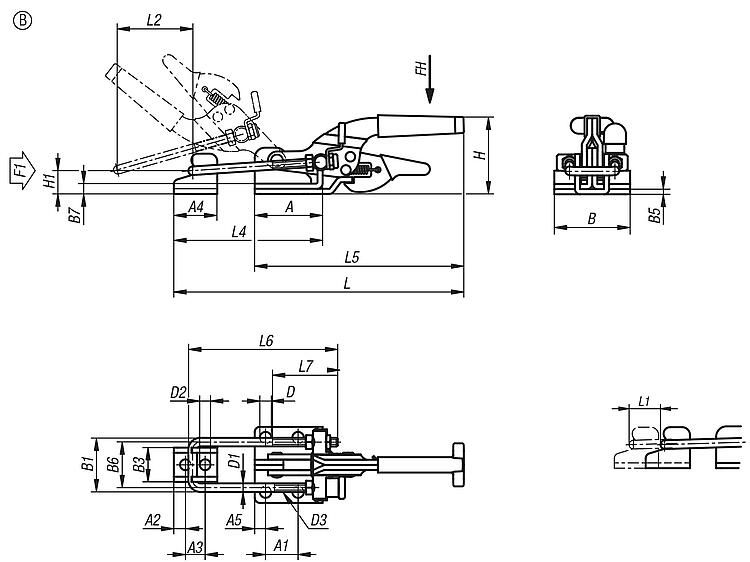

钢制或不锈钢制水平压紧式环箍夹钳，带固定夹具和安全锁，最大承重 9000N、
形式 B |
更多信息 |
| 订货号 | 类型 | 主体
材料 | A | A1 | A2 | A3 | A4 | A5 | B
| B1 | B3 | B5 | B6 | B7 | D
| D1 | D2 | D3 | CAD | 配件 | 价格 | 订购 |
|---|
| 05825-11-103180 | B | 钢制 | 39,7 | 19 | 6,8 | 11,5 | 25,4 | 6,35 | 44,4 | 31,8 | 20 | 3 | 26,6 | 6 | 6,7 | 5 | 6,3 | M05x0,8 | | | 根据要求 | | | 05825-11-113180 | B | 不锈钢 | 39,7 | 19 | 6,8 | 11,5 | 25,4 | 6,35 | 44,4 | 31,8 | 20 | 3 | 26,6 | 6 | 6,7 | 5 | 6,3 | M05x0,8 | | | 根据要求 | |
| 订货号 | 类型 | 主体
材料 | H | H1 | L1 | L4 | L5 | L6 | L7 | 把手施力
FH
N | 夹紧行程
L2 | 调整量
L min. | 调整量
L max. | F1=拉力 N | CAD | 配件 | 价格 | 订购 |
|---|
| 05825-11-103180 | B | 钢制 | 46 | 13,5 | 21,6 | 86,6 | 122 | 87,5 | 38 | 150 | 45,5 | 148,7 | 170,3 | 3180 | | | 根据要求 | | | 05825-11-113180 | B | 不锈钢 | 46 | 13,5 | 21,6 | 86,6 | 122 | 87,5 | 38 | 150 | 45,5 | 148,7 | 170,3 | 3180 | | | 根据要求 | |
|

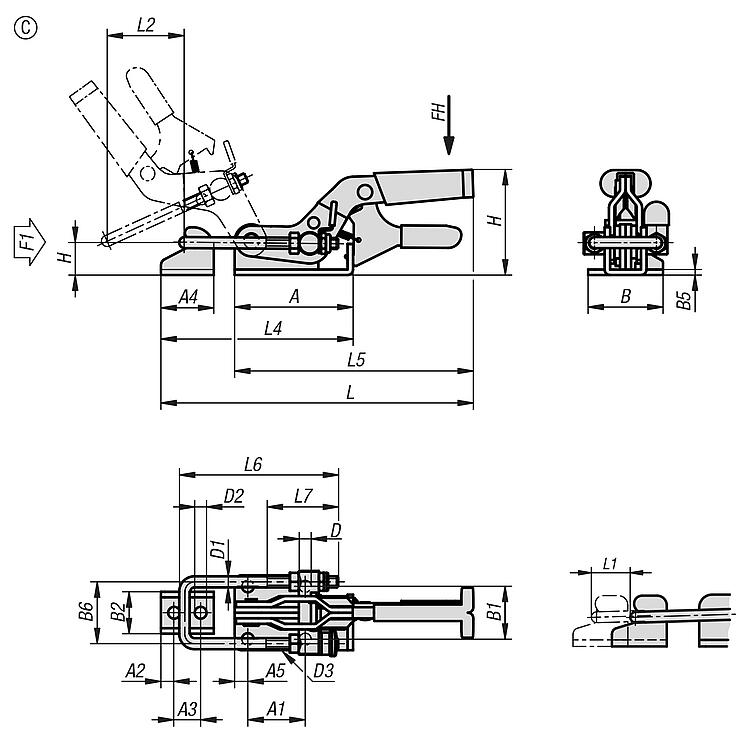

钢制或不锈钢制水平压紧式环箍夹钳，带固定夹具和安全锁，最大承重 9000N、
形式 C |
更多信息 |
| 订货号 | 类型 | 主体
材料 | A | A1 | A2 | A3 | A4 | A5 | B
| B1 | B3 | B5 | B6 | D
| D1 | D2 | D3 | CAD | 配件 | 价格 | 订购 |
|---|
| 05825-11-109000 | C | 钢制 | 85,3 | 41,3 | 9,5 | 19,1 | 38,1 | 9,5 | 54 | 38,1 | 54 | 4 | 44,5 | 8,6 | 8 | 8,6 | M08x1,25 | | | 根据要求 | | | 05825-11-119000 | C | 不锈钢 | 85,3 | 41,3 | 9,5 | 19,1 | 38,1 | 9,5 | 54 | 38,1 | 54 | 4 | 44,5 | 8,6 | 8 | 8,6 | M08x1,25 | | | 根据要求 | |
| 订货号 | 类型 | 主体
材料 | H | H1 | L1 | L4 | L5 | L6 | L7 | 把手施力
FH
N | 夹紧行程
L2 | 调整量
L min. | 调整量
L max. | 牵引力
F1
N | CAD | 配件 | 价格 | 订购 |
|---|
| 05825-11-109000 | C | 钢制 | 75,6 | 23,4 | 23,7 | 143 | 172 | 114,5 | 52 | 200 | 63,6 | 209,1 | 232,8 | 9000 | | | 根据要求 | | | 05825-11-119000 | C | 不锈钢 | 75,6 | 23,4 | 23,7 | 143 | 172 | 114,5 | 52 | 200 | 63,6 | 209,1 | 232,8 | 9000 | | | 根据要求 | |
|
|
|
