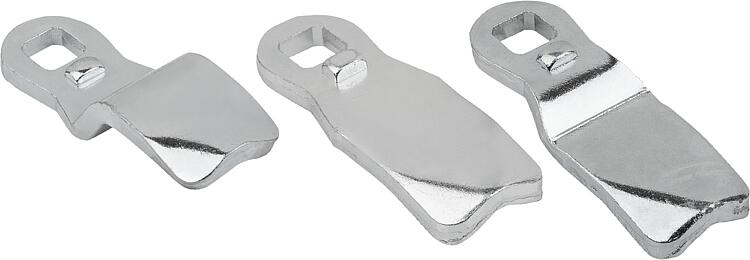

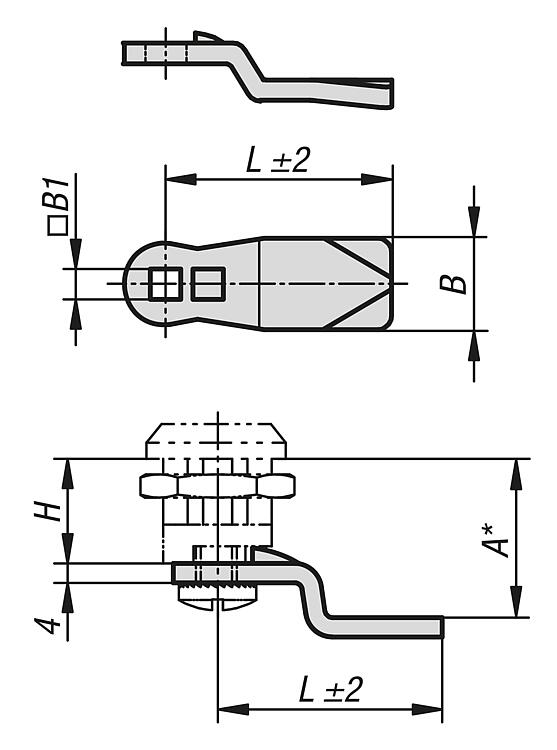

产品说明材料：钢制。规格：镀锌。提示：*A 的单位为 mm，壳体长度 H=18 mm、H=30 mm 和 H=50 mm。附件：锌制旋转锁销，可锁定 05564-10。
锌制旋转锁销，可锁定，长型 05564-14。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 1 | 类型 2 | A，当 H=18 | A，当 H=30 | A，当 H=50 | B
| B1 | L | 适用于 norelem 旋转锁销
| CAD | 配件 | 价格 | 订购 |
|---|
| 05564-15-13506 | 带挡块 | 向上弯折的曲柄 | 6 | 18 | 38 | 19 | 8,1 | 35 | 05564-10, 05564-14 |  | | 根据要求 | | | 05564-15-13508 | 带挡块 | 向上弯折的曲柄 | 8 | 20 | 40 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13510 | 带挡块 | 向上弯折的曲柄 | 10 | 22 | 42 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13513 | 带挡块 | 向上弯折的曲柄 | 13 | 25 | 45 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13514 | 带挡块 | 向上弯折的曲柄 | 14 | 26 | 46 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13516 | 带挡块 | 向上弯折的曲柄 | 16 | 28 | 48 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13518 | 带挡块 | D 型 | 18 | 30 | 50 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13520 | 带挡块 | 向下弯折的曲柄 | 20 | 32 | 52 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13522 | 带挡块 | 向下弯折的曲柄 | 22 | 34 | 54 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13524 | 带挡块 | 向下弯折的曲柄 | 24 | 36 | 56 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13526 | 带挡块 | 向下弯折的曲柄 | 26 | 38 | 58 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-13528 | 带挡块 | 向下弯折的曲柄 | 28 | 40 | 60 | 19 | 8,1 | 35 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14504 | 带挡块 | 向上弯折的曲柄 | 4 | 16 | 36 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14506 | 带挡块 | 向上弯折的曲柄 | 6 | 18 | 38 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14508 | 带挡块 | 向上弯折的曲柄 | 8 | 20 | 40 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14510 | 带挡块 | 向上弯折的曲柄 | 10 | 22 | 42 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14513 | 带挡块 | 向上弯折的曲柄 | 13 | 25 | 45 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14514 | 带挡块 | 向上弯折的曲柄 | 14 | 26 | 46 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14516 | 带挡块 | 向上弯折的曲柄 | 16 | 28 | 48 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14518 | 带挡块 | D 型 | 18 | 30 | 50 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14520 | 带挡块 | 向下弯折的曲柄 | 20 | 32 | 52 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14522 | 带挡块 | 向下弯折的曲柄 | 22 | 34 | 54 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14524 | 带挡块 | 向下弯折的曲柄 | 24 | 36 | 56 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14526 | 带挡块 | 向下弯折的曲柄 | 26 | 38 | 58 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14528 | 带挡块 | 向下弯折的曲柄 | 28 | 40 | 60 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14530 | 带挡块 | 向下弯折的曲柄 | 30 | 42 | 62 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14532 | 带挡块 | 向下弯折的曲柄 | 32 | 44 | 64 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14534 | 带挡块 | 向下弯折的曲柄 | 34 | 46 | 66 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14536 | 带挡块 | 向下弯折的曲柄 | 36 | 48 | 68 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14538 | 带挡块 | 向下弯折的曲柄 | 38 | 50 | 70 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14540 | 带挡块 | 向下弯折的曲柄 | 40 | 52 | 72 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | | | 05564-15-14542 | 带挡块 | 向下弯折的曲柄 | 42 | 54 | 74 | 19 | 8,1 | 45 | 05564-10, 05564-14 | | | 根据要求 | |
|
|
