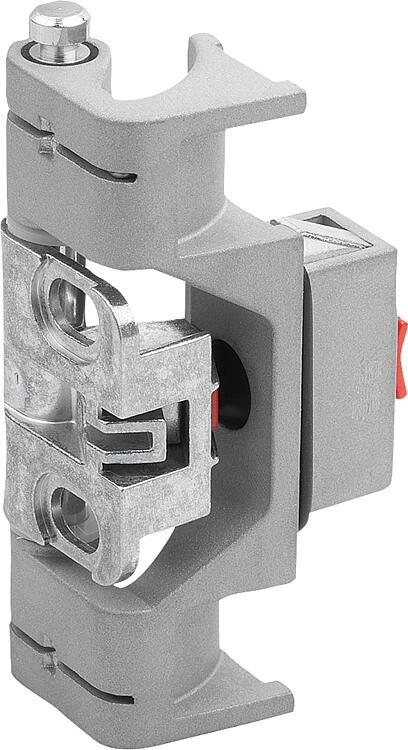

        锌压铸件、钢或不锈钢旋转铰链，23 毫米斜边
        锌压铸件、钢或不锈钢旋转铰链，23 毫米斜边，B 型

商品描述/产品说明

产品说明产品描述：使用旋转铰链通常是出于功能或视觉方面的考虑。铰链安装在门和门框的内侧，只有在门打开时才能看到。材料：规格：门部件为锌压铸件和镀锌钢。
框架部分为压铸锌，未经处理。
镀锌钢销。
夹持元件烧结金属，带涂层。
门部件、框架部件、销和夹元件均为不锈钢，光亮。
O 型圈黑色。提示：用于表面安装的门。
铰链不可见。
斜边 23 毫米。
左右均可使用。
开口角度 130°。
螺钉固定门部分。
框架部分的组装无需工具。
销钉具有自锁功能，并已预先组装好。
销钉与连接到框架部分的钢丝弹簧啮合，因此是固定的。
门扇可调节 +/-5 毫米。
可通过向后拉插销来打开。
IP65 符合 DIN EN 60529 标准。

形式 B：只需将门夹到框架部分，安装时无需工具。

产品类型：
- 型号 1：左门，销钉在顶部，右门，销钉在底部
- 型号 2：右门，销钉在顶部，左门，销钉在底部应用：- 机器和设备制造
- 开关柜和控制柜
- 医疗和实验室技术
- 运输和输送系统图纸提示：

1) 倒角
2) 轴承衬套
3) 门上的凹槽
4) 焊接螺柱（A 型和 C 型 = M8x15，B 型 = M6x12）

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27878-04_B 锌压铸件、钢或不锈钢旋转铰链，23 毫米斜边，B 型

314 kB

图纸

商品选择/筛选

订货号	类型	产品类型	销钉材料	S=夹紧范围 (mm)	主体材料	B	B1	B2	B3	价格
27878-04-3211217	B	方式 1	钢制	1,2 - 1,7	锌制	3	29	20	23	根据要求
27878-04-3211722	B	方式 1	钢制	1,7 - 2,2	锌制	3	29	20	23	根据要求
27878-04-3212227	B	方式 1	钢制	2,2 - 2,7	锌制	3	29	20	23	根据要求
27878-04-3212732	B	方式 1	钢制	2,7 - 3,2	锌制	3	29	20	23	根据要求
27878-04-3213035	B	方式 1	钢制	3 - 3,5	锌制	3	29	20	23	根据要求
27878-04-3221217	B	方式 2	钢制	1,2 - 1,7	锌制	3	29	20	23	根据要求
27878-04-3221722	B	方式 2	钢制	1,7 - 2,2	锌制	3	29	20	23	根据要求
27878-04-3222227	B	方式 2	钢制	2,2 - 2,7	锌制	3	29	20	23	根据要求
27878-04-3222732	B	方式 2	钢制	2,7 - 3,2	锌制	3	29	20	23	根据要求
27878-04-3223035	B	方式 2	钢制	3 - 3,5	锌制	3	29	20	23	根据要求

订货号	B4	B5	B6	B7	B8	B9	B10	B11	B12	D	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	L3	价格
27878-04-3211217	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3211722	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3212227	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3212732	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3213035	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3221217	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3221722	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3222227	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3222732	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
27878-04-3223035	13,95	12,75	1,9	6,3	10,7	27	22,5	3	14	6,5	75	35	25	5	65	29,9	30	6,2	17,4	16,75	15	77	根据要求
