27878-06_A钢或不锈钢旋转铰链，斜边最大 24 毫米 |
返回 |
|
|

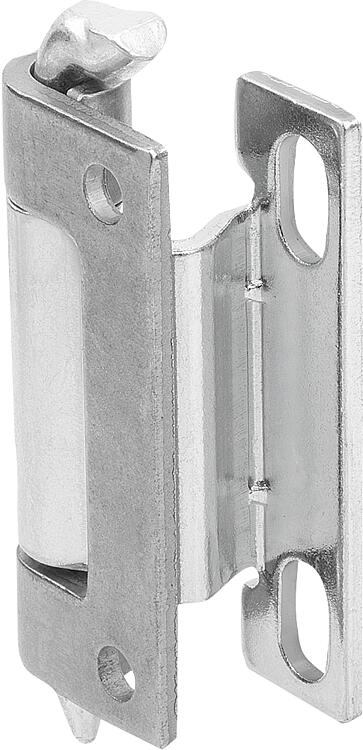

产品说明产品描述：使用旋转铰链通常是出于功能或视觉方面的考虑。铰链安装在门和门框的内侧，只有在门打开时才能看到。 材料：规格：钢门部分，未经处理。
框架和插销为镀锌钢。
门部件、框架部件和销钉均为不锈钢，光亮。
POM 笔，纯天然。
O 型圈黑色。提示：用于表面安装的门。
铰链不可见。
斜边 18、23 或 24 毫米。
左右均可使用。
开口角度 120°。
用于拧紧的框架部件。
形式 B：门扇可焊接到门扇上
形式 C： 门扇可焊接在门边上
如果安装条件受限，可以从下往上安装 POM 销钉；该销钉具有自锁功能。应用：- 机器和设备制造
- 开关柜和控制柜
- 医疗和实验室技术
- 运输和输送系统图纸提示：1) 倒角
2) 插销式：无凹槽
3) 销轴类型：带凹槽，包括 DIN6799 防护垫圈
4) 插销类型：带凹槽，含 O 型圈
5) 销钉设计：自锁
6) 门部件固定方式：螺钉固定
7) 门部件固定方式：焊接
8) 门的缺口 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | 类型 | 门部件固定方式 | 销钉规格
| 销钉材料 | 主体
材料 | B | B1 | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-06-0122118 | A | - | 无开槽 | 钢制 | 钢制 | 18,15 | 26,4 |  | | 根据要求 | | | 27878-06-0122124 | A | - | 无开槽 | 钢制 | 钢制 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-0123118 | A | - | - | 钢制 | 钢制 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-0123124 | A | - | - | 钢制 | 钢制 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-0124118 | A | - | - | 钢制 | 钢制 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-0124124 | A | - | - | 钢制 | 钢制 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-0112118 | A | 可固定 | 无开槽 | 钢制 | 钢制 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-0112124 | A | 可固定 | 无开槽 | 钢制 | 钢制 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-0113118 | A | 可固定 | - | 钢制 | 钢制 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-0113124 | A | 可固定 | - | 钢制 | 钢制 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-0114118 | A | 可固定 | - | 钢制 | 钢制 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-0114124 | A | 可固定 | - | 钢制 | 钢制 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1126424 | A | - | 自锁 | POM | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1122418 | A | - | 无开槽 | POM | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1122218 | A | - | 无开槽 | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1122224 | A | - | 无开槽 | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1123224 | A | - | - | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1123318 | A | - | - | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1124218 | A | - | - | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1124224 | A | - | - | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1116424 | A | 可固定 | 自锁 | POM | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1112418 | A | 可固定 | 无开槽 | POM | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1112218 | A | 可固定 | 无开槽 | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1112224 | A | 可固定 | 无开槽 | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1113224 | A | 可固定 | - | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | | | 27878-06-1113318 | A | 可固定 | - | 不锈钢 1.4301 | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1114218 | A | 可固定 | - | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 26,4 | | | 根据要求 | | | 27878-06-1114224 | A | 可固定 | - | 不锈钢 1.4305 | 不锈钢 A2 | 18,15 | 32,4 | | | 根据要求 | |
| 订货号 | B2 | B3 | B4 | B5 | B6 | B7 | D
| D1 | D2 | H | H1 | L | L1 | L2 | L3 | L4 | L5 | S | S1 | CAD | 配件 | 价格 | 订购 |
|---|
| 27878-06-0122118 | 5,85 | 18 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 75 | 2,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0122124 | 5,85 | 24 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 75 | 8,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0123118 | 5,85 | 18 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 73,5 | 2,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0123124 | 5,85 | 24 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 73,5 | 8,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0124118 | 5,85 | 18 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 73,5 | 2,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0124124 | 5,85 | 24 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 73,5 | 8,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0112118 | 5,85 | 18 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 75 | 2,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0112124 | 5,85 | 24 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 75 | 8,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0113118 | 5,85 | 18 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 73,5 | 2,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0113124 | 5,85 | 24 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 73,5 | 8,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0114118 | 5,85 | 18 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 73,5 | 2,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-0114124 | 5,85 | 24 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 73,5 | 8,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1126424 | 5,85 | 24 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 87 | 8,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1122418 | 5,85 | 18 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 87 | 2,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1122218 | 5,85 | 18 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 75 | 2,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1122224 | 5,85 | 24 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 75 | 8,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1123224 | 5,85 | 24 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 77 | 8,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1123318 | 5,85 | 18 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 77 | 2,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1124218 | 5,85 | 18 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 77 | 2,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1124224 | 5,85 | 24 | - | 6 | 6,5 | 24 | 6 | - | 11,7 | 60 | 77 | 8,5 | - | - | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1116424 | 5,85 | 24 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 87 | 8,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1112418 | 5,85 | 18 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 87 | 2,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1112218 | 5,85 | 18 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 75 | 2,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1112224 | 5,85 | 24 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 75 | 8,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1113224 | 5,85 | 24 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 77 | 8,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1113318 | 5,85 | 18 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 77 | 2,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1114218 | 5,85 | 18 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 77 | 2,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | | | 27878-06-1114224 | 5,85 | 24 | 6 | 6 | 6,5 | 24 | 6 | 5,3 | 11,7 | 60 | 77 | 8,5 | 6 | 48 | 9 | 42 | 12 | 2,5 | 2 | | | 根据要求 | |
|
|
