        钢或不锈钢旋转铰链，斜边最大 24 毫米

商品描述/产品说明

产品说明产品描述：使用旋转铰链通常是出于功能或视觉方面的考虑。铰链安装在门和门框的内侧，只有在门打开时才能看到。材料：规格：钢门部分，未经处理。
框架和插销为镀锌钢。
门部件、框架部件和销钉均为不锈钢，光亮。
POM 笔，纯天然。
O 型圈黑色。提示：用于表面安装的门。
铰链不可见。
斜边 18、23 或 24 毫米。
左右均可使用。
开口角度 120°。
用于拧紧的框架部件。

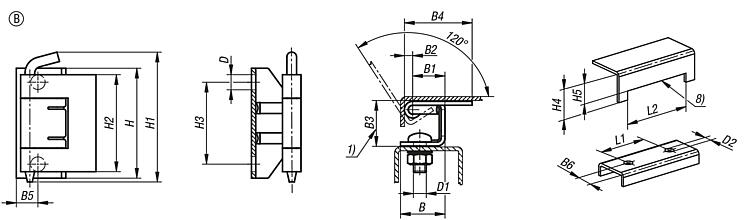

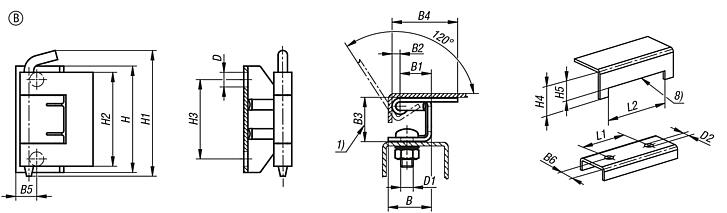

形式 B：门扇可焊接到门扇上

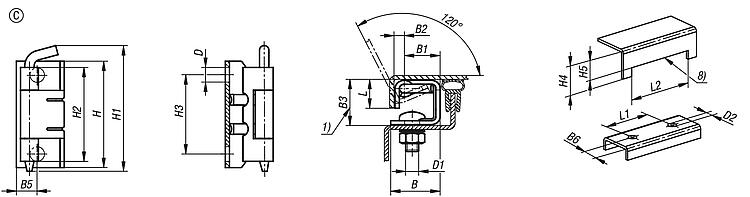

形式 C：门扇可焊接在门边上

如果安装条件受限，可以从下往上安装 POM 销钉；该销钉具有自锁功能。应用：- 机器和设备制造
- 开关柜和控制柜
- 医疗和实验室技术

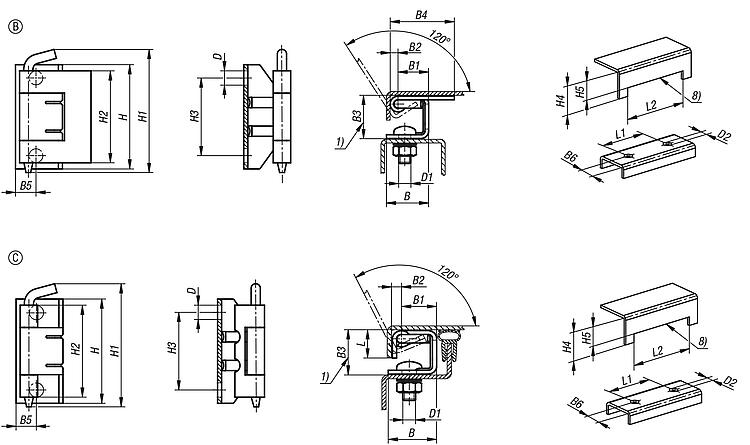

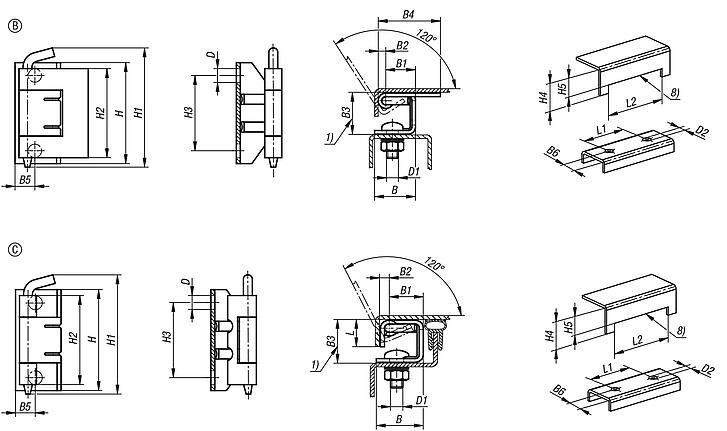

- 运输和输送系统图纸提示：

1) 倒角
2) 插销式：无凹槽
3) 销轴类型：带凹槽，包括 DIN6799 防护垫圈
4) 插销类型：带凹槽，含 O 型圈
5) 销钉设计：自锁
6) 门部件固定方式：螺钉固定
7) 门部件固定方式：焊接
8) 门的缺口

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27878-06 钢或不锈钢旋转铰链，斜边最大 24 毫米

387 kB

图片（总概述）

钢或不锈钢旋转铰链，斜边最大 24 毫米

更多信息

图纸

商品选择/筛选

订货号	类型	门部件固定方式	销钉规格	销钉材料	主体材料	B	B1	价格
27878-06-0122118	A	-	无开槽	钢制	钢制	18,15	26,4	根据要求
27878-06-0122124	A	-	无开槽	钢制	钢制	18,15	32,4	根据要求
27878-06-0123118	A	-	-	钢制	钢制	18,15	26,4	根据要求
27878-06-0123124	A	-	-	钢制	钢制	18,15	32,4	根据要求
27878-06-0124118	A	-	-	钢制	钢制	18,15	26,4	根据要求
27878-06-0124124	A	-	-	钢制	钢制	18,15	32,4	根据要求
27878-06-0112118	A	可固定	无开槽	钢制	钢制	18,15	26,4	根据要求
27878-06-0112124	A	可固定	无开槽	钢制	钢制	18,15	32,4	根据要求
27878-06-0113118	A	可固定	-	钢制	钢制	18,15	26,4	根据要求
27878-06-0113124	A	可固定	-	钢制	钢制	18,15	32,4	根据要求
27878-06-0114118	A	可固定	-	钢制	钢制	18,15	26,4	根据要求
27878-06-0114124	A	可固定	-	钢制	钢制	18,15	32,4	根据要求
27878-06-1126424	A	-	自锁	POM	不锈钢 A2	18,15	32,4	根据要求
27878-06-1122418	A	-	无开槽	POM	不锈钢 A2	18,15	26,4	根据要求
27878-06-1122218	A	-	无开槽	不锈钢 1.4305	不锈钢 A2	18,15	26,4	根据要求
27878-06-1122224	A	-	无开槽	不锈钢 1.4305	不锈钢 A2	18,15	32,4	根据要求
27878-06-1123224	A	-	-	不锈钢 1.4305	不锈钢 A2	18,15	32,4	根据要求
27878-06-1123318	A	-	-	不锈钢 1.4305	不锈钢 A2	18,15	26,4	根据要求
27878-06-1124218	A	-	-	不锈钢 1.4305	不锈钢 A2	18,15	26,4	根据要求
27878-06-1124224	A	-	-	不锈钢 1.4305	不锈钢 A2	18,15	32,4	根据要求
27878-06-1116424	A	可固定	自锁	POM	不锈钢 A2	18,15	32,4	根据要求
27878-06-1112418	A	可固定	无开槽	POM	不锈钢 A2	18,15	26,4	根据要求
27878-06-1112218	A	可固定	无开槽	不锈钢 1.4305	不锈钢 A2	18,15	26,4	根据要求
27878-06-1112224	A	可固定	无开槽	不锈钢 1.4305	不锈钢 A2	18,15	32,4	根据要求
27878-06-1113224	A	可固定	-	不锈钢 1.4305	不锈钢 A2	18,15	32,4	根据要求
27878-06-1113318	A	可固定	-	不锈钢 1.4301	不锈钢 A2	18,15	26,4	根据要求
27878-06-1114218	A	可固定	-	不锈钢 1.4305	不锈钢 A2	18,15	26,4	根据要求
27878-06-1114224	A	可固定	-	不锈钢 1.4305	不锈钢 A2	18,15	32,4	根据要求

订货号	B2	B3	B4	B5	B6	B7	D	D1	D2	H	H1	L	L1	L2	L3	L4	L5	S	S1	价格
27878-06-0122118	5,85	18	-	6	6,5	24	6	-	11,7	60	75	2,5	-	-	9	42	12	2,5	2	根据要求
27878-06-0122124	5,85	24	-	6	6,5	24	6	-	11,7	60	75	8,5	-	-	9	42	12	2,5	2	根据要求
27878-06-0123118	5,85	18	-	6	6,5	24	6	-	11,7	60	73,5	2,5	-	-	9	42	12	2,5	2	根据要求
27878-06-0123124	5,85	24	-	6	6,5	24	6	-	11,7	60	73,5	8,5	-	-	9	42	12	2,5	2	根据要求
27878-06-0124118	5,85	18	-	6	6,5	24	6	-	11,7	60	73,5	2,5	-	-	9	42	12	2,5	2	根据要求
27878-06-0124124	5,85	24	-	6	6,5	24	6	-	11,7	60	73,5	8,5	-	-	9	42	12	2,5	2	根据要求
27878-06-0112118	5,85	18	6	6	6,5	24	6	5,3	11,7	60	75	2,5	6	48	9	42	12	2,5	2	根据要求
27878-06-0112124	5,85	24	6	6	6,5	24	6	5,3	11,7	60	75	8,5	6	48	9	42	12	2,5	2	根据要求
27878-06-0113118	5,85	18	6	6	6,5	24	6	5,3	11,7	60	73,5	2,5	6	48	9	42	12	2,5	2	根据要求
27878-06-0113124	5,85	24	6	6	6,5	24	6	5,3	11,7	60	73,5	8,5	6	48	9	42	12	2,5	2	根据要求
27878-06-0114118	5,85	18	6	6	6,5	24	6	5,3	11,7	60	73,5	2,5	6	48	9	42	12	2,5	2	根据要求
27878-06-0114124	5,85	24	6	6	6,5	24	6	5,3	11,7	60	73,5	8,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1126424	5,85	24	-	6	6,5	24	6	-	11,7	60	87	8,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1122418	5,85	18	-	6	6,5	24	6	-	11,7	60	87	2,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1122218	5,85	18	-	6	6,5	24	6	-	11,7	60	75	2,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1122224	5,85	24	-	6	6,5	24	6	-	11,7	60	75	8,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1123224	5,85	24	-	6	6,5	24	6	-	11,7	60	77	8,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1123318	5,85	18	-	6	6,5	24	6	-	11,7	60	77	2,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1124218	5,85	18	-	6	6,5	24	6	-	11,7	60	77	2,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1124224	5,85	24	-	6	6,5	24	6	-	11,7	60	77	8,5	-	-	9	42	12	2,5	2	根据要求
27878-06-1116424	5,85	24	6	6	6,5	24	6	5,3	11,7	60	87	8,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1112418	5,85	18	6	6	6,5	24	6	5,3	11,7	60	87	2,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1112218	5,85	18	6	6	6,5	24	6	5,3	11,7	60	75	2,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1112224	5,85	24	6	6	6,5	24	6	5,3	11,7	60	75	8,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1113224	5,85	24	6	6	6,5	24	6	5,3	11,7	60	77	8,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1113318	5,85	18	6	6	6,5	24	6	5,3	11,7	60	77	2,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1114218	5,85	18	6	6	6,5	24	6	5,3	11,7	60	77	2,5	6	48	9	42	12	2,5	2	根据要求
27878-06-1114224	5,85	24	6	6	6,5	24	6	5,3	11,7	60	77	8,5	6	48	9	42	12	2,5	2	根据要求
