85325-08电动缸尺寸 80 IO-Link 伺服执行机构 |
返回 |
|
|

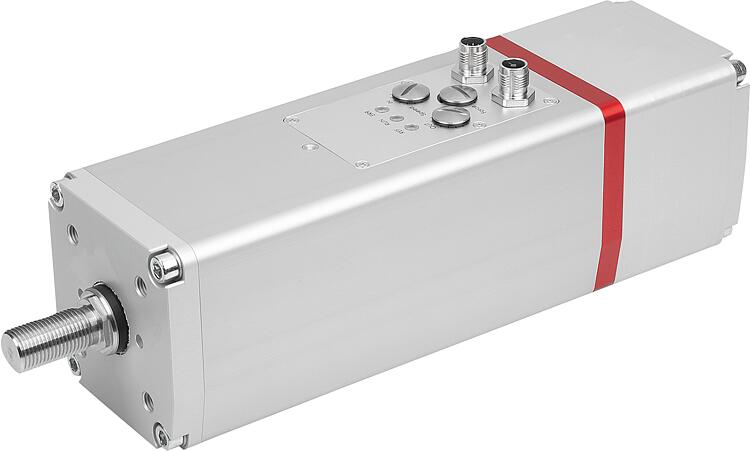

产品说明产品描述：电动缸是一种结构紧凑、功能强大的解决方案，可实现机床的精确线性运动。
电动缸是一个 IO-Link 主轴驱动装置。创新的一体化技术将伺服电机、伺服控制器和滚珠丝杠集成在一个紧凑的设计中。实时设定值通过 IO-Link 通信接口输出。
电动缸与现有系统兼容，无需在控制柜中预留空间。简单的两点运动可通过数字信号进行控制，而电位计则可直接在驱动器上对力和速度进行单独调节。材料：外壳、端盖：铝制，无色，经阳极氧化处理。

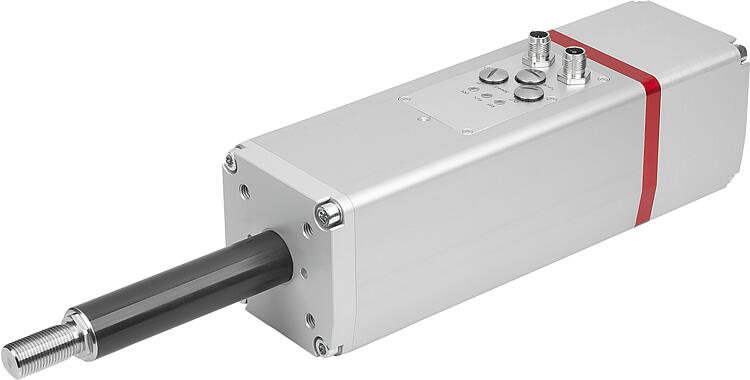

推管：铝制，经硬质阳极氧化。
密封件：PUR、EPDM、NBR。
螺纹连接：不锈钢。
螺栓：钢，镀锌。
主轴：调质钢。
主轴螺母：滚动轴承钢。
旋钮盖罩：不锈钢。
滑脂嘴：钢，镀锌。

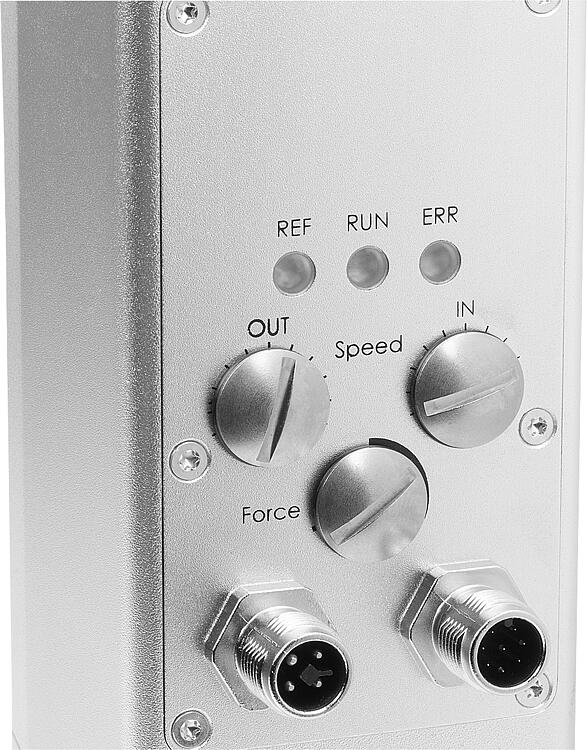

插入式螺栓连接：锌，镀镍。提示：电动缸用作线性运动的机电主轴驱动装置。其主要组件包括同步伺服电机、主轴驱动装置和集成电子设备。所有组件都位于外壳内。伸出和缩回速度以及力限制可直接通过外壳上的旋钮进行无级设置，或通过 IO-Link 接口实时指定不同的设置值。可以改变速度、加速度和其他参数，从而实现与复杂伺服应用相同的定位任务。也可以通过简单的数字信号进行控制，例如用于控制简单气动缸的信号。
基本尺寸以 ISO 15552 为基础。

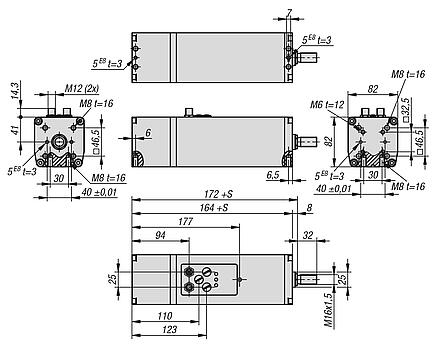

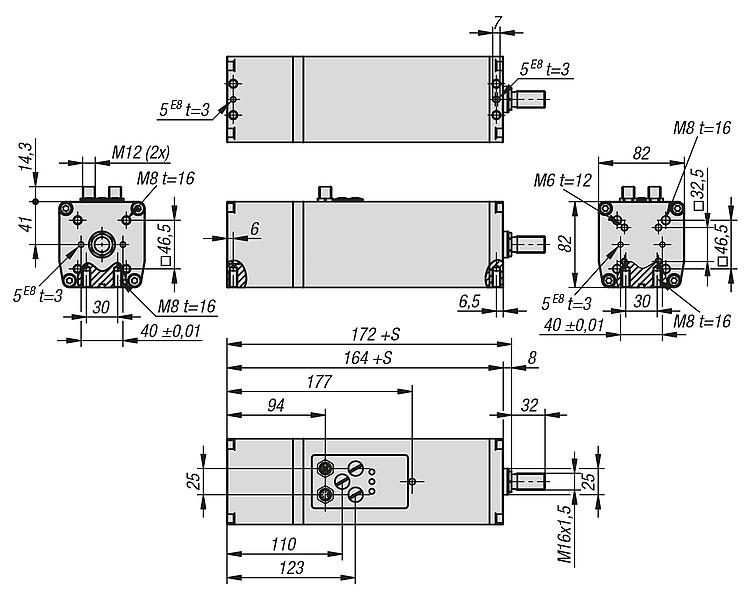

连接和附件尺寸符合 ISO 15552 标准。技术参数：主轴类型：循环球轴承。
集成线性导轨：带滚珠滑座的 15 mm 型材导轨。
电机类型：同步伺服电机。
转子位置传感器：绝对、单圈、12 位。
扭转止动器活塞杆：滑动导轨（无外部扭矩）。
最大电缆长度： 20 米
数字信号输入数：3（伸出、缩回、示教）。
数字信号输出数：3（伸出、缩回、就绪）。
信号输入特性：与电源部件电气隔离。相互之间没有电气隔离。
开关逻辑输出：推挽式。
开关逻辑输入：正向开关。
参考：外部挡块/通过 IO-Link 进行手动操作。
100 mm 冲程的重量：2.8 kg。
每 10 mm 冲程的额外重量：0.74 kg。
额外移动质量/10 mm 冲程：0.00585 kg。应用：使用 48 V 电源时，必须检查每个应用是否需要制动斩波器。发电机运行时（第 2 象限和第 4 象限）可能会出现过电压，必须使用制动斩波器加以限制。温度范围：存放温度：-20 °C 至 +60 °C。
工作温度：0 °C 至 +40 °C。特点： 下载此处为收集信息的 PDF：
