        钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手和加长锁紧销 - inch

商品描述/产品说明

查看/筛选所有商品

产品说明产品描述：分度销用于固定工件防止侧向位置移动。只有将顶销拔出后才能移动到新位置。材料：

钢制规格：
易切削钢螺纹套筒和柱塞顶销。

不锈钢规格：
螺纹套筒 1.4305（符合 AISI 303 标准）.
柱塞顶销经硬化处理 .
柱塞顶销未经硬化处理 1.4305（符合 AISI 303 标准）.

热塑性塑料蘑菇头把手。

规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。

黑灰色 RAL7021 热塑性塑料蘑菇头把手。根据要求：特殊类型。附件：间隔环 03089。
连接嵌入件
用于薄壁部件 03094-10。图纸提示：

A型: 不带拔出锁槽, 不带锁紧螺母
B型: 不带拔出锁槽, 带锁紧螺母

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03089 inch 钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手和加长锁紧销 - inch

209 kB

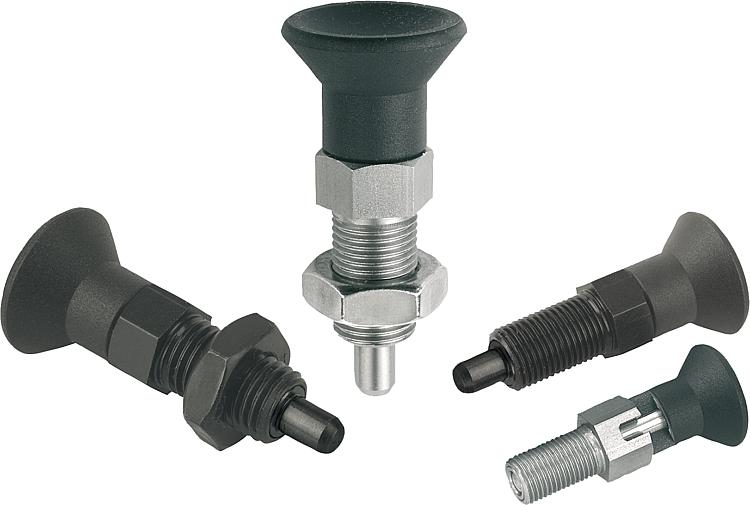

图片（总概述）

钢制或不锈钢锁紧柱栓，带塑料蘑菇头把手和加长柱塞顶销，无拔出锁槽，无锁紧螺母 - inch

更多信息

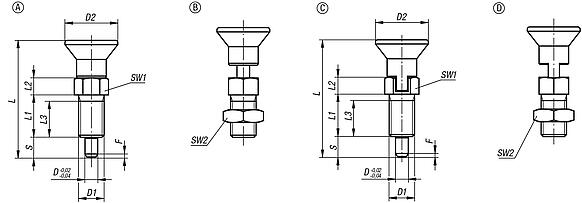

图纸

钢制或不锈钢锁紧柱栓，带塑料蘑菇头把手和加长柱塞顶销，无拔出锁槽，无锁紧螺母 - inch

商品概述（精简）

商品选择/筛选

订货号钢制硬化处理	订货号不锈钢硬化处理	订货号不锈钢未硬化处理	类型	D	D1	D2	L	L1	L2	L3	行程 S	SW1	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N
03089-21903AJ	03089-201903AJ	03089-211903AJ	A	3	1/4-28	14	33	12	5	10	5	8	0,8	4,5	12
03089-21004AK	03089-201004AK	03089-211004AK	A	4	5/16-24	18	40,5	15	6	13	6	10	1	6	15
03089-21105AL	03089-201105AL	03089-211105AL	A	5	3/8-24	21	46,5	17	7	15	8	13	1,3	5	16
03089-21206A5	03089-201206A5	03089-211206A5	A	6	1/2-13	25	55	20	8	17	9	14	1,8	6	18
03089-21308A6	03089-201308A6	03089-211308A6	A	8	5/8-11	33	72	26	10	23	12	19	2,3	15	45
03089-21410A7	03089-201410A7	03089-211410A7	A	10	3/4-10	33	79	28	12	25	15	22	2,8	15	43
03089-21412AO	03089-201412AO	03089-211412AO	A	12	3/4-16	33	84	28	14	25	18	22	2,8	15	51
03089-21516A8	03089-201516A8	03089-211516A8	A	16	1-8	40	104	32	18	28	24	27	3,2	20	50

钢制或不锈钢锁紧柱塞，带塑料蘑菇头把手、加长锁紧销和锁紧螺母 - inch

更多信息

图纸

商品概述（精简）

商品选择/筛选

订货号钢制硬化处理	订货号不锈钢硬化处理	订货号不锈钢未硬化处理	类型	D	D1	D2	L	L1	L2	L3	行程 S	SW1	SW2	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N
03089-22903AJ	03089-202903AJ	03089-212903AJ	B	3	1/4-28	14	33	12	5	10	5	8	7/16	0,8	4,5	12
03089-22004AK	03089-202004AK	03089-212004AK	B	4	5/16-24	18	40,5	15	6	13	6	10	1/2	1	6	15
03089-22105AL	03089-202105AL	03089-212105AL	B	5	3/8-24	21	46,5	17	7	15	8	13	9/16	1,3	5	16
03089-22206A5	03089-202206A5	03089-212206A5	B	6	1/2-13	25	55	20	8	17	9	14	3/4	1,8	6	18
03089-22308A6	03089-202308A6	03089-212308A6	B	8	5/8-11	33	72	26	10	23	12	19	15/16	2,3	15	45
03089-22410A7	03089-202410A7	03089-212410A7	B	10	3/4-10	33	79	28	12	25	15	22	1-1/8	2,8	15	43
03089-22412AO	03089-202412AO	03089-212412AO	B	12	3/4-16	33	84	28	14	25	18	22	1-1/8	2,8	15	51
03089-22516A8	03089-202516A8	03089-212516A8	B	16	1-8	40	104	32	18	28	24	27	1-1/2	3,2	20	50
