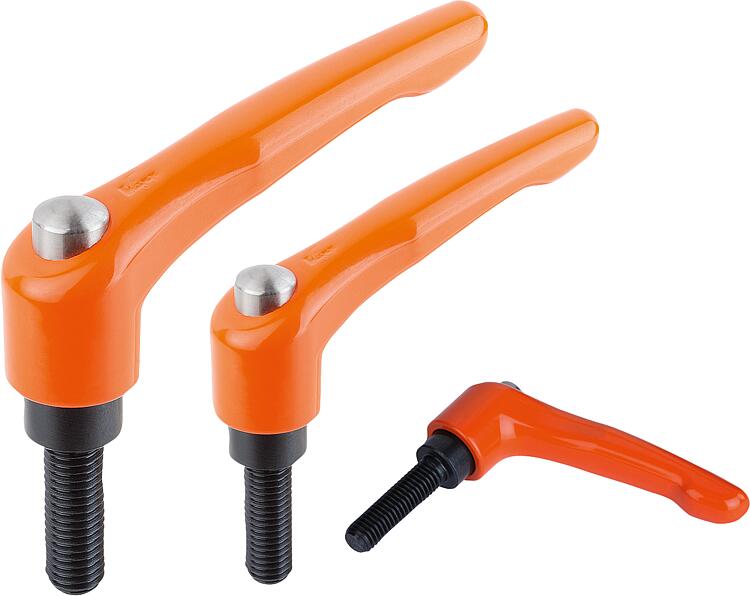

        带外螺纹和保护罩的压铸锌锁紧手柄，哑光纯橙涂层，钢制螺纹嵌入件经氧化处理 - inch

商品描述/产品说明

产品说明材料：

压铸锌材质的把手，符合 DIN EN 12844。
强度等级 5.8 的钢制部件。
不锈钢材质的保护罩 1.4305。

规格：把手经塑料涂层。
钢制部件经黑色氧化。
保护罩，不锈钢，亮色。提示：标配供应：
橙色 RAL 2004。

当 L ≥ 60 mm 时，螺纹长度为 60 mm。根据要求：其他内螺纹、颜色和特殊类型。
尺寸“H1”可按照需要提供其他长度，但需另行支付费用。图纸提示：

1) 平端 DIN EN ISO 4753

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06460 inch 带外螺纹和保护罩的压铸锌锁紧手柄，哑光纯橙涂层，钢制螺纹嵌入件经氧化处理 - inch

249 kB

图纸

商品选择/筛选

订货号	主体颜色	尺寸	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	L	价格
06460-92A22X15	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	根据要求
06460-92A22X20	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	根据要求
06460-92A22X25	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	根据要求
06460-92A22X30	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	根据要求
06460-92A22X35	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	35	根据要求
06460-92A22X40	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	根据要求
06460-92A22X45	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	45	根据要求
06460-92A22X50	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	根据要求
06460-92A22X55	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	55	根据要求
06460-92A22X60	橙色 RAL 2004	2	1/4-20	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	根据要求
06460-92A32X15	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	根据要求
06460-92A32X20	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	根据要求
06460-92A32X25	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	根据要求
06460-92A32X30	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	根据要求
06460-92A32X35	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	35	根据要求
06460-92A32X40	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	根据要求
06460-92A32X45	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	45	根据要求
06460-92A32X50	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	根据要求
06460-92A32X55	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	55	根据要求
06460-92A32X60	橙色 RAL 2004	2	5/16-18	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	根据要求
06460-92A42X15	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	15	根据要求
06460-92A42X20	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	20	根据要求
06460-92A42X25	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	25	根据要求
06460-92A42X30	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	30	根据要求
06460-92A42X35	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	35	根据要求
06460-92A42X40	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	40	根据要求
06460-92A42X45	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	45	根据要求
06460-92A42X50	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	50	根据要求
06460-92A42X55	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	55	根据要求
06460-92A42X60	橙色 RAL 2004	2	3/8-16	13,5	18,5	19	32	6,5	17,5	42,5	45,5	65	74,5	9,5	20	60	根据要求
06460-93A32X15	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	15	根据要求
06460-93A32X20	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20	根据要求
06460-93A32X25	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	25	根据要求
06460-93A32X30	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	30	根据要求
06460-93A32X35	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	35	根据要求
06460-93A32X40	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	40	根据要求
06460-93A32X45	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	45	根据要求
06460-93A32X50	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	50	根据要求
06460-93A32X55	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	55	根据要求
06460-93A32X60	橙色 RAL 2004	3	5/16-18	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	60	根据要求
06460-93A42X15	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	15	根据要求
06460-93A42X20	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	20	根据要求
06460-93A42X25	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	25	根据要求
06460-93A42X30	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	30	根据要求
06460-93A42X35	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	35	根据要求
06460-93A42X40	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	40	根据要求
06460-93A42X45	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	45	根据要求
06460-93A42X50	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	50	根据要求
06460-93A42X55	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	55	根据要求
06460-93A42X60	橙色 RAL 2004	3	3/8-16	16	21	22	41,5	10	24	54,5	58,5	80	91	11	22	60	根据要求
