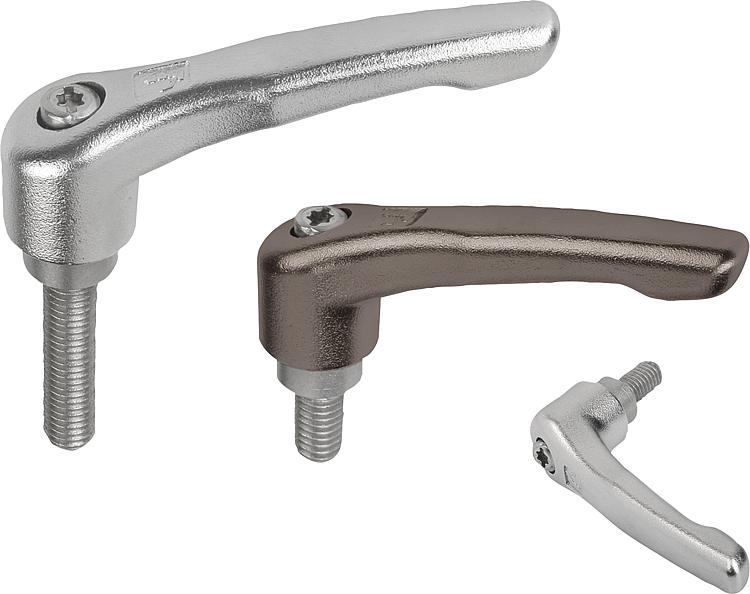

        带外螺纹的不锈钢锁紧手柄，电解抛光或喷砂处理，不锈钢螺纹嵌入件 - inch

商品描述/产品说明

产品说明材料：

把手为精密铸造件 1.4308。
其他钢制部件 1.4305。

规格：把手经电解或抛光处理。
亮色钢件。订购须知：从 70 mm 的螺钉长度开始，这些螺钉被制成 60 mm 长。根据要求：其他外螺纹、螺栓长度和特殊类型。
尺寸“H1”可按照需要提供其他长度，但需另行支付费用。图纸提示：

1) 平端 DIN EN ISO 4753

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06464 inch 带外螺纹的不锈钢锁紧手柄，电解抛光或喷砂处理，不锈钢螺纹嵌入件 - inch

236 kB

商品选择/筛选

订货号	主体颜色	尺寸	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	L	价格
06464-1A0X10	电解抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	根据要求
06464-1A0X15	电解抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	根据要求
06464-1A0X20	电解抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	根据要求
06464-1A0X25	电解抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	根据要求
06464-1A1X10	电解抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	根据要求
06464-1A1X15	电解抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	根据要求
06464-1A1X20	电解抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	根据要求
06464-1A1X25	电解抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	根据要求
06464-1A2X10	电解抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	根据要求
06464-1A2X15	电解抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	根据要求
06464-1A2X20	电解抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	根据要求
06464-1A2X25	电解抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	根据要求
06464-1A2X30	电解抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	根据要求
06464-1A2X40	电解抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	根据要求
06464-1A2X50	电解抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	根据要求
06464-2A2X15	电解抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	根据要求
06464-2A2X20	电解抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	根据要求
06464-2A2X25	电解抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	根据要求
06464-2A2X30	电解抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	根据要求
06464-2A2X40	电解抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	根据要求
06464-2A2X50	电解抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	根据要求
06464-2A2X60	电解抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	根据要求
06464-2A3X15	电解抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	根据要求
06464-2A3X20	电解抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	根据要求
06464-2A3X25	电解抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	根据要求
06464-2A3X30	电解抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	根据要求
06464-2A3X40	电解抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	根据要求
06464-2A3X50	电解抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	根据要求
06464-2A3X60	电解抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	根据要求
06464-2A4X20	电解抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	根据要求
06464-2A4X25	电解抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	根据要求
06464-2A4X30	电解抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	根据要求
06464-2A4X40	电解抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	根据要求
06464-2A4X50	电解抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	根据要求
06464-2A4X60	电解抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	根据要求
06464-3A3X20	电解抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	根据要求
06464-3A3X25	电解抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	根据要求
06464-3A3X30	电解抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	根据要求
06464-3A3X40	电解抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	根据要求
06464-3A3X50	电解抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	根据要求
06464-3A3X60	电解抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	根据要求
06464-3A4X20	电解抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	根据要求
06464-3A4X25	电解抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	根据要求
06464-3A4X30	电解抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	根据要求
06464-3A4X40	电解抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	根据要求
06464-3A4X50	电解抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	根据要求
06464-3A4X60	电解抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	根据要求
06464-4A5X25	电解抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	根据要求
06464-4A5X30	电解抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	根据要求
06464-4A5X40	电解抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	根据要求
06464-4A5X50	电解抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	根据要求
06464-4A5X60	电解抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	根据要求
06464-5A6X30	电解抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	根据要求
06464-5A6X40	电解抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	根据要求
06464-5A6X50	电解抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	根据要求
06464-5A6X60	电解抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	根据要求
06464-1A0153X10	抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	根据要求
06464-1A0153X15	抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	根据要求
06464-1A0153X20	抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	根据要求
06464-1A0153X25	抛光	1	10-24	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	根据要求
06464-1A1153X10	抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	根据要求
06464-1A1153X15	抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	根据要求
06464-1A1153X20	抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	根据要求
06464-1A1153X25	抛光	1	10-32	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	根据要求
06464-1A2153X10	抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	10	根据要求
06464-1A2153X15	抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	15	根据要求
06464-1A2153X20	抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	20	根据要求
06464-1A2153X25	抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	25	根据要求
06464-1A2153X30	抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	30	根据要求
06464-1A2153X40	抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	40	根据要求
06464-1A2153X50	抛光	1	1/4-20	10	13	14	24,5	4	14,5	31	34	40	47	7	16	50	根据要求
06464-2A2153X15	抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	根据要求
06464-2A2153X20	抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	根据要求
06464-2A2153X25	抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	根据要求
06464-2A2153X30	抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	根据要求
06464-2A2153X40	抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	根据要求
06464-2A2153X50	抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	根据要求
06464-2A2153X60	抛光	2	1/4-20	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	根据要求
06464-2A3153X15	抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	15	根据要求
06464-2A3153X20	抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	根据要求
06464-2A3153X25	抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	根据要求
06464-2A3153X30	抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	根据要求
06464-2A3153X40	抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	根据要求
06464-2A3153X50	抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	根据要求
06464-2A3153X60	抛光	2	5/16-18	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	根据要求
06464-2A4153X20	抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	20	根据要求
06464-2A4153X25	抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	25	根据要求
06464-2A4153X30	抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	30	根据要求
06464-2A4153X40	抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	40	根据要求
06464-2A4153X50	抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	50	根据要求
06464-2A4153X60	抛光	2	3/8-16	13,5	18,5	19	28,5	6,5	17,5	42,5	45,5	65	74,5	10	20	60	根据要求
06464-3A3153X20	抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	根据要求
06464-3A3153X25	抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	根据要求
06464-3A3153X30	抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	根据要求
06464-3A3153X40	抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	根据要求
06464-3A3153X50	抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	根据要求
06464-3A3153X60	抛光	3	5/16-18	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	根据要求
06464-3A4153X20	抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	20	根据要求
06464-3A4153X25	抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	25	根据要求
06464-3A4153X30	抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	30	根据要求
06464-3A4153X40	抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	40	根据要求
06464-3A4153X50	抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	50	根据要求
06464-3A4153X60	抛光	3	3/8-16	16	21	22	37	10	24	54,5	58,5	80	91	11	22	60	根据要求
06464-4A5153X25	抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	25	根据要求
06464-4A5153X30	抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	30	根据要求
06464-4A5153X40	抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	40	根据要求
06464-4A5153X50	抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	50	根据要求
06464-4A5153X60	抛光	4	1/2-13	19	27	27,5	43	10	27	63	67,5	95	109	13	24	60	根据要求
06464-5A6153X30	抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	30	根据要求
06464-5A6153X40	抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	40	根据要求
06464-5A6153X50	抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	50	根据要求
06464-5A6153X60	抛光	5	5/8-11	23	31	32	49	12	31,5	73	77,5	110	126	15	26	60	根据要求
