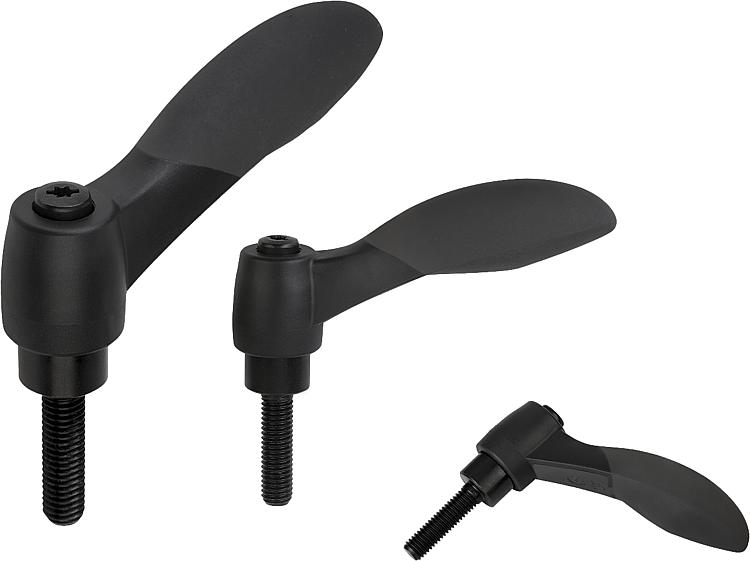

        带外螺纹的 2K 锁紧手柄，钢制螺纹嵌入件经氧化处理 - inch

商品描述/产品说明

产品说明材料：把手：
玻璃纤维增强型塑料材质硬组件，配有压铸锌材质的齿环。
热力软组件，基于 SEBS 材质。
钢制部件：
强度等级为 5.8。规格：钢制部件经黑色氧化。订购须知：从 70 mm 的螺钉长度开始，这些螺钉被制成 60 mm 长。提示：硬组件和软组件标配为黑灰色 RAL 7021。根据要求：其他外螺纹、螺栓长度、颜色组合以及特殊规格。
尺寸“H1”可按照需要提供其他长度，但需另行支付费用。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06614 inch 带外螺纹的 2K 锁紧手柄，钢制螺纹嵌入件经氧化处理 - inch

198 kB

商品选择/筛选

订货号	尺寸	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	L	价格
06614-1A001X10	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	根据要求
06614-1A001X15	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	根据要求
06614-1A001X20	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	根据要求
06614-1A001X25	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	根据要求
06614-1A001X30	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	30	根据要求
06614-1A001X35	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	35	根据要求
06614-1A001X40	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	40	根据要求
06614-1A001X45	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	45	根据要求
06614-1A001X50	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	50	根据要求
06614-1A101X10	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	根据要求
06614-1A101X15	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	根据要求
06614-1A101X20	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	根据要求
06614-1A101X25	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	根据要求
06614-1A101X30	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	30	根据要求
06614-1A101X35	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	35	根据要求
06614-1A101X40	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	40	根据要求
06614-1A101X45	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	45	根据要求
06614-1A101X50	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	50	根据要求
06614-1A201X10	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	根据要求
06614-1A201X15	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	根据要求
06614-1A201X20	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	根据要求
06614-1A201X25	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	根据要求
06614-1A201X30	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	30	根据要求
06614-1A201X35	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	35	根据要求
06614-1A201X40	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	40	根据要求
06614-1A201X45	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	45	根据要求
06614-1A201X50	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	50	根据要求
06614-2A201X15	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	根据要求
06614-2A201X20	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	根据要求
06614-2A201X25	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	根据要求
06614-2A201X30	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	根据要求
06614-2A201X35	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	35	根据要求
06614-2A201X40	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	根据要求
06614-2A201X45	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	45	根据要求
06614-2A201X50	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	根据要求
06614-2A201X55	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	55	根据要求
06614-2A201X60	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	根据要求
06614-2A301X15	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	根据要求
06614-2A301X20	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	根据要求
06614-2A301X25	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	根据要求
06614-2A301X30	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	根据要求
06614-2A301X35	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	35	根据要求
06614-2A301X40	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	根据要求
06614-2A301X45	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	45	根据要求
06614-2A301X50	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	根据要求
06614-2A301X55	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	55	根据要求
06614-2A301X60	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	根据要求
06614-2A401X15	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	根据要求
06614-2A401X20	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	根据要求
06614-2A401X25	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	根据要求
06614-2A401X30	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	根据要求
06614-2A401X35	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	35	根据要求
06614-2A401X40	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	根据要求
06614-2A401X45	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	45	根据要求
06614-2A401X50	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	根据要求
06614-2A401X55	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	55	根据要求
06614-2A401X60	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	根据要求
06614-3A301X15	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	15	根据要求
06614-3A301X20	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	根据要求
06614-3A301X25	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	根据要求
06614-3A301X30	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	根据要求
06614-3A301X35	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	35	根据要求
06614-3A301X40	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	根据要求
06614-3A301X45	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	45	根据要求
06614-3A301X50	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	根据要求
06614-3A301X55	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	55	根据要求
06614-3A301X60	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	根据要求
06614-3A401X15	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	15	根据要求
06614-3A401X20	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	根据要求
06614-3A401X25	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	根据要求
06614-3A401X30	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	根据要求
06614-3A401X35	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	35	根据要求
06614-3A401X40	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	根据要求
06614-3A401X45	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	45	根据要求
06614-3A401X50	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	根据要求
06614-3A401X55	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	55	根据要求
06614-3A401X60	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	根据要求
