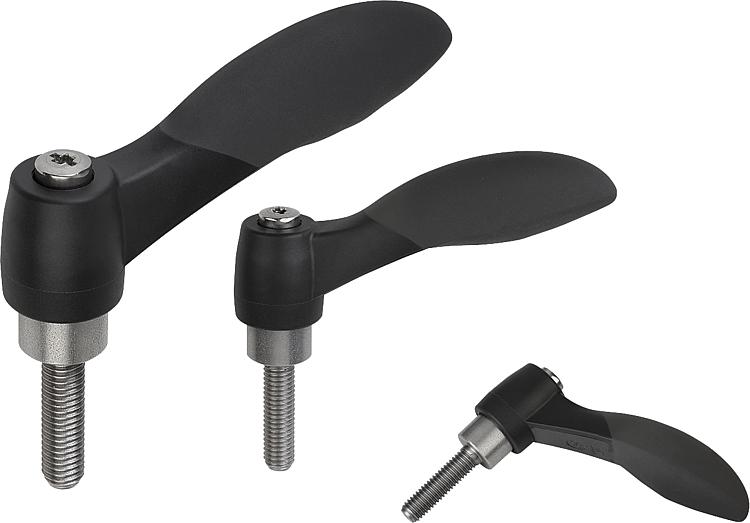

        带外螺纹的 2K 锁紧手柄，不锈钢螺纹嵌入件 - inch

商品描述/产品说明

产品说明材料：规格：钢制亮色提示：硬组件和软组件标配为黑灰色 RAL 7021。

当 L ≥ 60 mm 时，螺纹长度为 60 mm。根据要求：其他外螺纹、螺栓长度、颜色组合以及特殊规格。
尺寸“H1”可按照需要提供其他长度，但需另行支付费用。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 06615 inch 带外螺纹的 2K 锁紧手柄，不锈钢螺纹嵌入件 - inch

189 kB

商品选择/筛选

订货号	尺寸	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	齿数	L	价格
06615-1A001X10	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	根据要求
06615-1A001X15	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	根据要求
06615-1A001X20	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	根据要求
06615-1A001X25	1	10-24	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	根据要求
06615-1A101X10	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	根据要求
06615-1A101X15	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	根据要求
06615-1A101X20	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	根据要求
06615-1A101X25	1	10-32	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	根据要求
06615-1A201X10	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	根据要求
06615-1A201X15	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	根据要求
06615-1A201X20	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	根据要求
06615-1A201X25	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	根据要求
06615-1A201X30	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	30	根据要求
06615-1A201X40	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	40	根据要求
06615-1A201X50	1	1/4-20	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	50	根据要求
06615-2A201X15	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	根据要求
06615-2A201X20	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	根据要求
06615-2A201X25	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	根据要求
06615-2A201X30	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	根据要求
06615-2A201X40	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	根据要求
06615-2A201X50	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	根据要求
06615-2A201X60	2	1/4-20	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	根据要求
06615-2A301X15	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	根据要求
06615-2A301X20	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	根据要求
06615-2A301X25	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	根据要求
06615-2A301X30	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	根据要求
06615-2A301X40	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	根据要求
06615-2A301X50	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	根据要求
06615-2A301X60	2	5/16-18	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	根据要求
06615-2A401X20	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	根据要求
06615-2A401X25	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	根据要求
06615-2A401X30	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	根据要求
06615-2A401X40	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	根据要求
06615-2A401X50	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	根据要求
06615-2A401X60	2	3/8-16	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	根据要求
06615-3A301X20	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	根据要求
06615-3A301X25	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	根据要求
06615-3A301X30	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	根据要求
06615-3A301X40	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	根据要求
06615-3A301X50	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	根据要求
06615-3A301X60	3	5/16-18	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	根据要求
06615-3A401X20	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	根据要求
06615-3A401X25	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	根据要求
06615-3A401X30	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	根据要求
06615-3A401X40	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	根据要求
06615-3A401X50	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	根据要求
06615-3A401X60	3	3/8-16	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	根据要求
