        Clamping levers 2K with external thread, threaded pin stainless steel

Item description/product images

DescriptionMaterial:Version:Steel parts bright.Note:The hard and soft components are supplied in black grey RAL 7021 as standard.

Where L ≥ 60 mm the thread length is always 60 mm.On request:Other male threads, screw lengths, colour combinations and special versions.
Dimension “H1” available in other lengths at extra charge.Special features:

DownloadHere is all the information as a PDF datasheet:

Are you looking for CAD data? These can be found directly in the product table.

Datasheet 06615 Clamping levers 2K with external thread, threaded pin stainless steel

199 kB

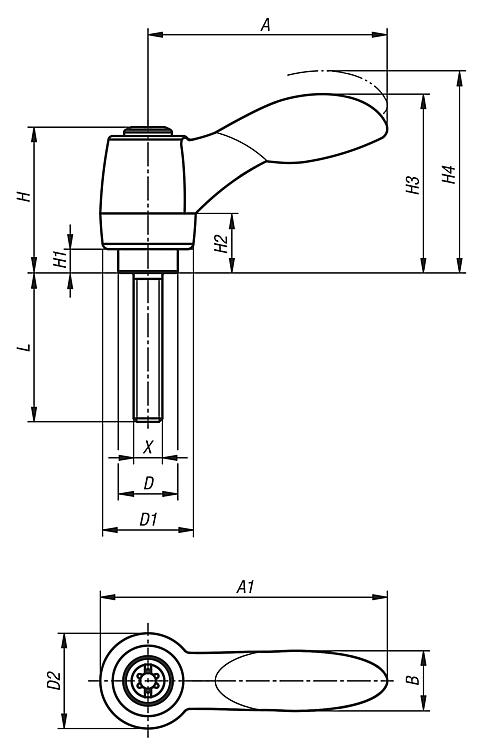

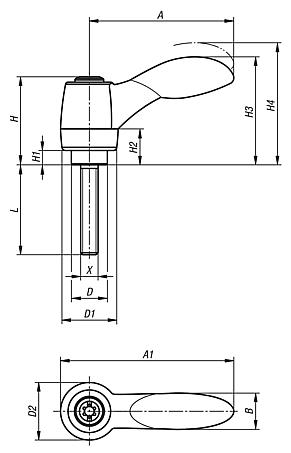

Drawings

Item selection/filter

Order No.	X	D	D1	D2	H	H1	H2	H3	H4	A	A1	B	No. of teeth	L	Price
06615-10501X10	M5	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	on request
06615-10501X15	M5	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	on request
06615-10501X20	M5	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	on request
06615-10501X25	M5	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	on request
06615-10601X10	M6	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	10	on request
06615-10601X15	M6	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	15	on request
06615-10601X20	M6	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	20	on request
06615-10601X25	M6	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	25	on request
06615-10601X30	M6	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	30	on request
06615-10601X40	M6	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	40	on request
06615-10601X50	M6	10	15	16	24,5	4	10	30	33,5	40,1	48,1	10,1	16	50	on request
06615-20601X15	M6	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	on request
06615-20601X20	M6	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	on request
06615-20601X25	M6	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	on request
06615-20601X30	M6	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	on request
06615-20601X40	M6	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	on request
06615-20601X50	M6	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	on request
06615-20601X60	M6	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	on request
06615-20801X15	M8	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	15	on request
06615-20801X20	M8	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	on request
06615-20801X25	M8	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	on request
06615-20801X30	M8	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	on request
06615-20801X40	M8	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	on request
06615-20801X50	M8	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	on request
06615-20801X60	M8	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	on request
06615-21001X20	M10	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	20	on request
06615-21001X25	M10	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	25	on request
06615-21001X30	M10	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	30	on request
06615-21001X40	M10	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	40	on request
06615-21001X50	M10	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	50	on request
06615-21001X60	M10	13,5	17,5	19	28,5	6,5	12,5	41,2	45,2	64,9	74,4	17,6	20	60	on request
06615-30801X20	M8	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	on request
06615-30801X25	M8	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	on request
06615-30801X30	M8	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	on request
06615-30801X40	M8	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	on request
06615-30801X50	M8	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	on request
06615-30801X60	M8	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	on request
06615-31001X20	M10	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	20	on request
06615-31001X25	M10	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	25	on request
06615-31001X30	M10	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	30	on request
06615-31001X40	M10	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	40	on request
06615-31001X50	M10	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	50	on request
06615-31001X60	M10	16	21	22	37	10	17	51,6	56,1	80,2	91,2	20,7	22	60	on request
