        UNILOCK 4 工位夹持站

商品描述/产品说明

产品说明材料：钢制底板。
渗碳钢夹紧模块。规格：底板两侧磨光并氧化。

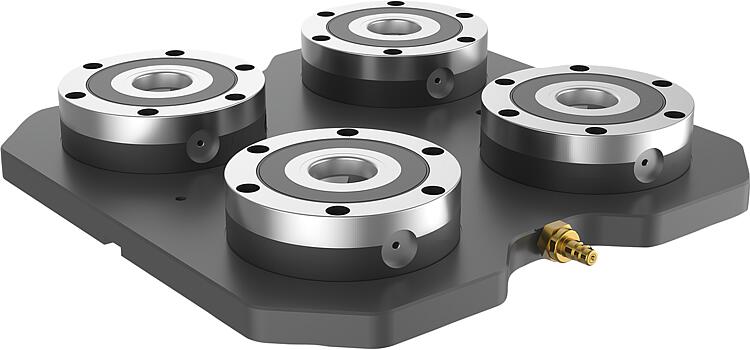

夹紧模块功能表面经过硬化和研磨处理。提示：完全装配好的夹持站，带有集成的 UNILOCK ESM138-C 夹持模块。夹持站通过夹紧钳或直接螺栓固定到机床工作台上。

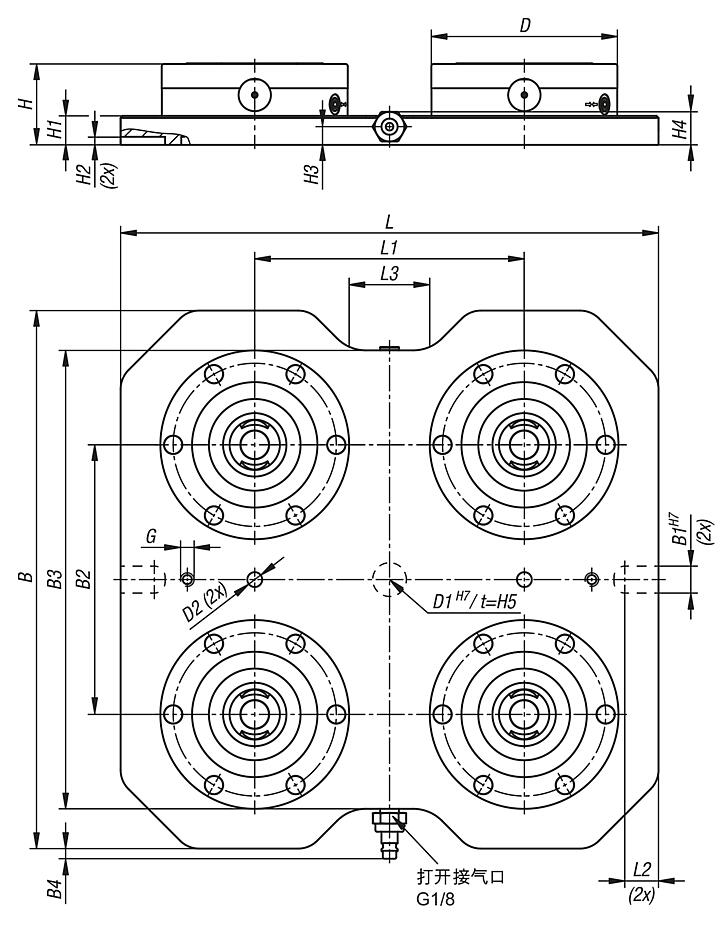

利用基准孔 25H7 和基准槽 20H7 可以对准夹持站。
夹紧模块通过气动连接集中驱动。
内置的弹簧组实现了高夹持力（在无压力状态下张紧）。
通过气动压力松开。

UNILOCK 夹紧销与固定螺钉 M10、M12、M16 配合使用时可能产生以下保持力：
- 保持力 (M10) 35,000 N/模块
- 保持力 (M12) 50,000 N/模块
- 保持力 (M16) 75,000 N/模块
圆柱头螺钉 DIN EN ISO 4762 -12.9 的保持力

夹紧销只能在夹持模块中与已安装的可互换单元一起夹紧。技术参数：- 开启压力：6 bar，润油空气。
- 接气口：G1/8。
- 重复精度 ≤ 0.005 mm。
- 基准孔 25H7 和基准槽 20H7，用于对准夹持站。温度范围：+5 °C 至 +60 °C。根据要求：特殊尺寸的夹紧工作站。附件：- 用于 UNILOCK 夹持站的 UNILOCK 夹紧钳 42751-20。
- UNILOCK 夹紧销 42208。
- 用于零点夹紧系统的 UNILOCK 更换托盘 42755。
- 用于夹持模块的 UNILOCK 保护螺栓 42796。
- 用于夹持模块 42796 的 UNILOCK 盖罩。
- 用于 UNILOCK 夹持站的连接条 42797。供货范围- 夹持站。
- 气动插塞连接。
- 环首螺栓。
- 操作说明。特点：
