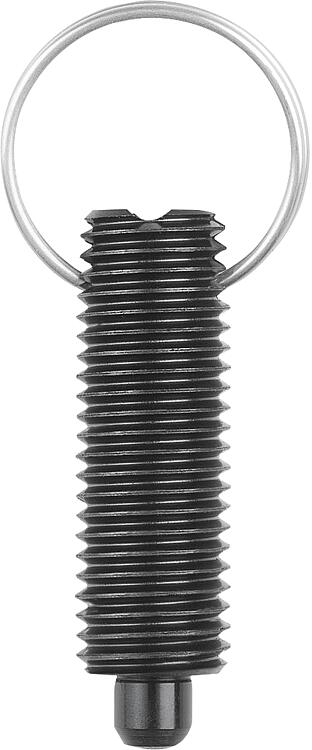

钢或不锈钢无凸缘锁紧柱塞，带不锈钢拉环和锁槽，不带锁紧螺母

产品
- 产品概览
  - 灵活的标准件系统
    - 弹簧柱塞、分度销、挡块、定心和定位元件、固定装置、型槽螺母
      - 锁紧柱塞
        钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环
        钢或不锈钢无凸缘锁紧柱塞，带不锈钢拉环和锁槽，不带锁紧螺母

商品描述/产品说明

产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有将顶销拔出后才能移动到新位置。
除手动操作外，钥匙圈还可连接用于远程操作的元件，如挂绳。
如果要在较长时间内脱离，并防止锁销回弹，则应使用 X 型或 Y 型。材料：规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。

亮色钥匙圈。提示：支持加装旋钮垫片方便锁紧柱塞拧入。柱塞蘑菇头下方有对应插槽，配合旋钮垫片的使用。根据要求：特殊类型。特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03096_X 钢或不锈钢无凸缘锁紧柱塞，带不锈钢拉环和锁槽，不带锁紧螺母

181 kB

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	行程 S	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03096-7004	X	钢制	硬化处理	4	M8x1	15	40	26	4	1	6	12	03094-90	根据要求
03096-7105	X	钢制	硬化处理	5	M10x1	23	52	30	5	1,3	5	12	03094-91	根据要求
03096-7206	X	钢制	硬化处理	6	M12x1,5	23	57	35	6	1,8	6	14	03094-92	根据要求
03096-7308	X	钢制	硬化处理	8	M16x1,5	28	72	45	8	2,3	15	35	03094-93	根据要求
03096-7410	X	钢制	硬化处理	10	M20x1,5	28	77	51	10	2,8	15	34	03094-94	根据要求
03096-07004	X	不锈钢	硬化处理	4	M8x1	15	40	26	4	1	6	12	03094-90	根据要求
03096-07105	X	不锈钢	硬化处理	5	M10x1	23	52	30	5	1,3	5	12	03094-91	根据要求
03096-07206	X	不锈钢	硬化处理	6	M12x1,5	23	57	35	6	1,8	6	14	03094-92	根据要求
03096-07308	X	不锈钢	硬化处理	8	M16x1,5	28	72	45	8	2,3	15	35	03094-93	根据要求
03096-07410	X	不锈钢	硬化处理	10	M20x1,5	28	77	51	10	2,8	15	34	03094-94	根据要求
03096-17004	X	不锈钢	未硬化处理	4	M8x1	15	40	26	4	1	6	12	03094-90	根据要求
03096-17105	X	不锈钢	未硬化处理	5	M10x1	23	52	30	5	1,3	5	12	03094-91	根据要求
03096-17206	X	不锈钢	未硬化处理	6	M12x1,5	23	57	35	6	1,8	6	14	03094-92	根据要求
03096-17308	X	不锈钢	未硬化处理	8	M16x1,5	28	72	45	8	2,3	15	35	03094-93	根据要求
03096-17410	X	不锈钢	未硬化处理	10	M20x1,5	28	77	51	10	2,8	15	34	03094-94	根据要求
