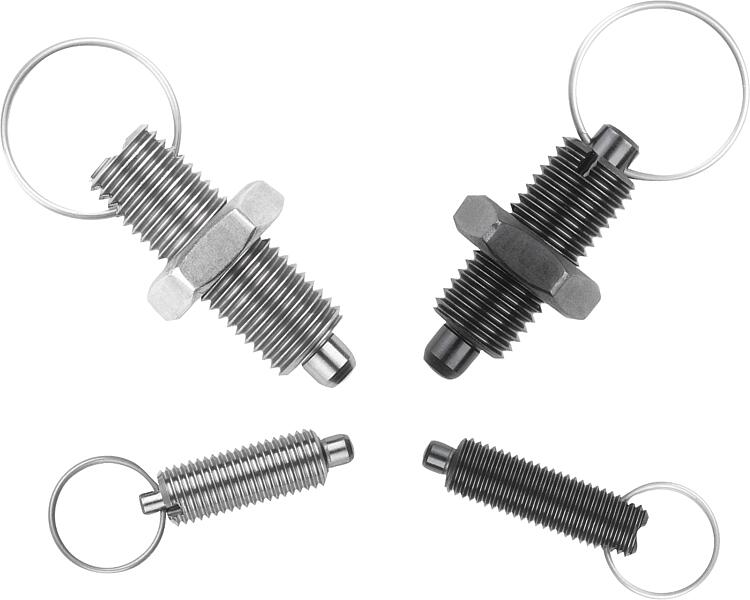

        钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环

商品描述/产品说明

产品说明产品描述：用锁紧柱塞可防止锁紧位置由于受横向力的作用而发生移动。只有将顶销拔出后才能移动到新位置。
除手动操作外，钥匙圈还可连接用于远程操作的元件，如挂绳。
如果要在较长时间内脱离，并防止锁销回弹，则应使用 X 型或 Y 型。材料：

钢制规格：
易切削钢螺纹套筒和柱塞顶销。

不锈钢规格：
螺纹套筒 1.4305。
柱塞顶销经硬化处理 1.4034.
柱塞顶销未经硬化处理 1.4305。

钥匙圈 1.4310。

规格：钢制规格：
螺纹套筒经氧化处理。
锁销经过硬化、研磨和氧化处理。

不锈钢规格：
亮色螺纹套筒。
柱塞顶销经硬化并打磨处理，亮色。
柱塞顶销未经硬化并打磨处理，亮色。

亮色钥匙圈。提示：支持加装旋钮垫片方便锁紧柱塞拧入。柱塞蘑菇头下方有对应插槽，配合旋钮垫片的使用。根据要求：特殊类型。图纸提示：

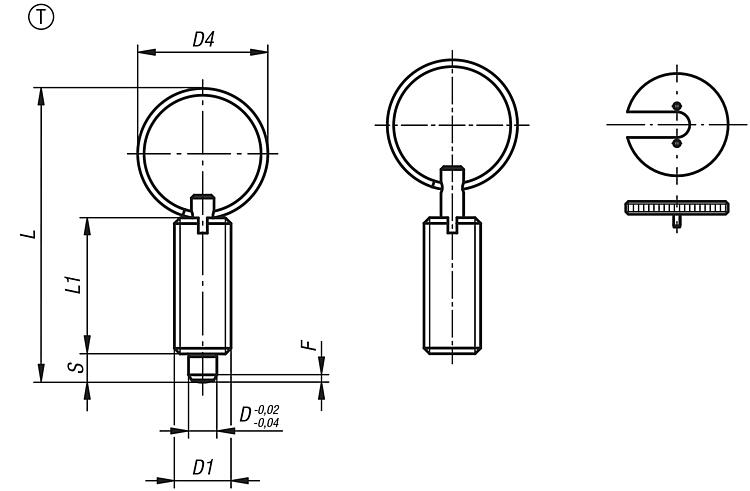

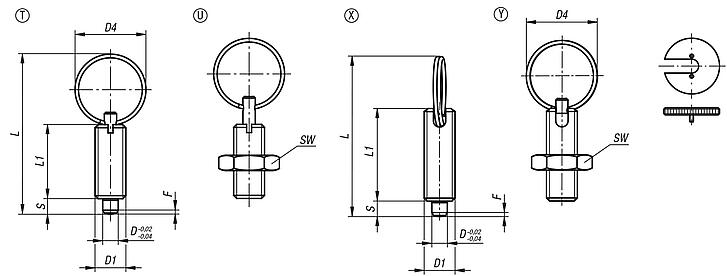

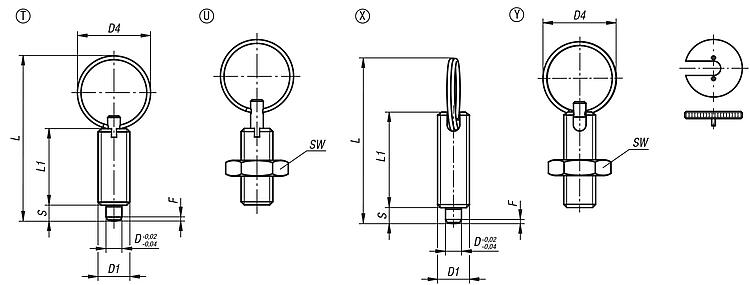

T型: 不带拔出锁槽, 不带锁紧螺母

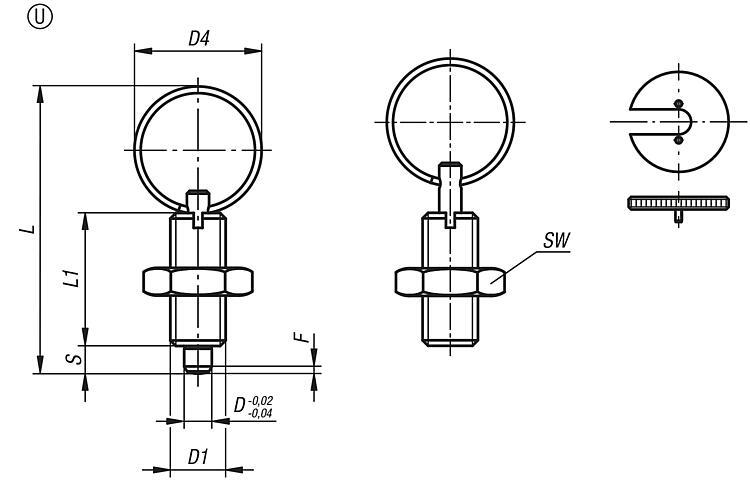

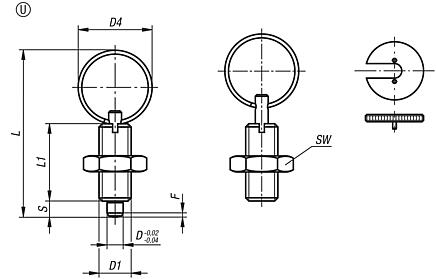

U型: 不带拔出锁槽, 带锁紧螺母

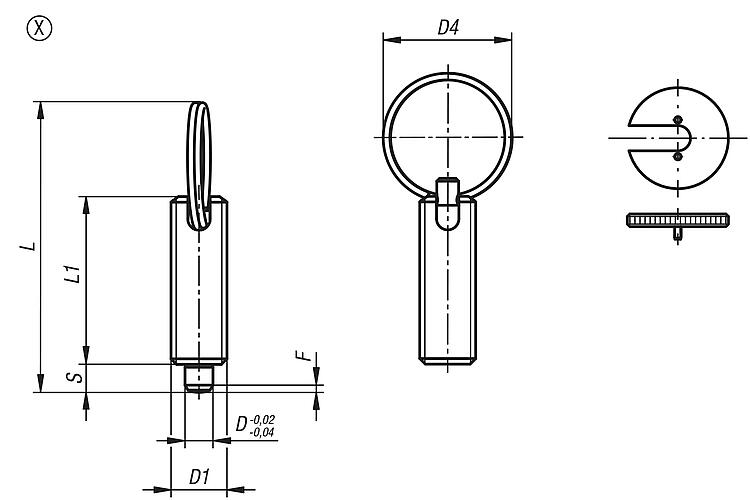

X型: 带拔出锁槽, 不带锁紧螺母

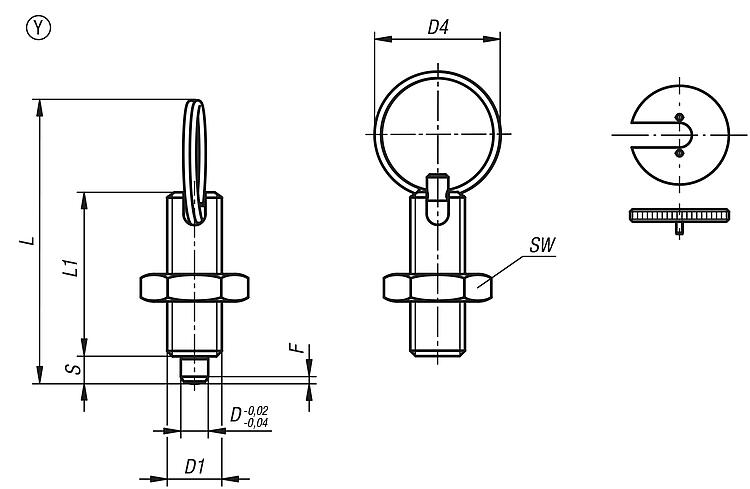

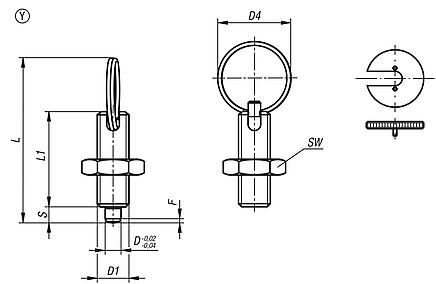

Y型: 带拔出锁槽, 带锁紧螺母

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 03096 钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环

221 kB

图片（总概述）

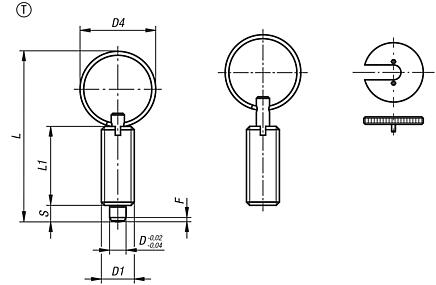

钢制或不锈钢锁紧柱塞，无轴环，带不锈钢拉环，无锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	行程 S	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03096-3004	T	钢制	硬化处理	4	M8x1	15	40	21	4	1	6	12	03094-90	根据要求
03096-3105	T	钢制	硬化处理	5	M10x1	23	52	24	5	1,3	5	12	03094-91	根据要求
03096-3206	T	钢制	硬化处理	6	M12x1,5	23	57	28	6	1,8	6	14	03094-92	根据要求
03096-3308	T	钢制	硬化处理	8	M16x1,5	28	72	36	8	2,3	15	35	03094-93	根据要求
03096-3410	T	钢制	硬化处理	10	M20x1,5	28	78	40	10	2,8	15	34	03094-94	根据要求
03096-03004	T	不锈钢	硬化处理	4	M8x1	15	40	21	4	1	6	12	03094-90	根据要求
03096-03105	T	不锈钢	硬化处理	5	M10x1	23	52	24	5	1,3	5	12	03094-91	根据要求
03096-03206	T	不锈钢	硬化处理	6	M12x1,5	23	57	28	6	1,8	6	14	03094-92	根据要求
03096-03308	T	不锈钢	硬化处理	8	M16x1,5	28	72	36	8	2,3	15	35	03094-93	根据要求
03096-03410	T	不锈钢	硬化处理	10	M20x1,5	28	78	40	10	2,8	15	34	03094-94	根据要求
03096-13004	T	不锈钢	未硬化处理	4	M8x1	15	40	21	4	1	6	12	03094-90	根据要求
03096-13105	T	不锈钢	未硬化处理	5	M10x1	23	52	24	5	1,3	5	12	03094-91	根据要求
03096-13206	T	不锈钢	未硬化处理	6	M12x1,5	23	57	28	6	1,8	6	14	03094-92	根据要求
03096-13308	T	不锈钢	未硬化处理	8	M16x1,5	28	72	36	8	2,3	15	35	03094-93	根据要求
03096-13410	T	不锈钢	未硬化处理	10	M20x1,5	28	78	40	10	2,8	15	34	03094-94	根据要求

钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环和锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	行程 S	SW	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03096-4004	U	钢制	硬化处理	4	M8x1	15	40	21	4	13	1	6	12	03094-90	根据要求
03096-4105	U	钢制	硬化处理	5	M10x1	23	52	24	5	17	1,3	5	12	03094-91	根据要求
03096-4206	U	钢制	硬化处理	6	M12x1,5	23	57	28	6	19	1,8	6	14	03094-92	根据要求
03096-4308	U	钢制	硬化处理	8	M16x1,5	28	72	36	8	24	2,3	15	35	03094-93	根据要求
03096-4410	U	钢制	硬化处理	10	M20x1,5	28	78	40	10	30	2,8	15	34	03094-94	根据要求
03096-04004	U	不锈钢	硬化处理	4	M8x1	15	40	21	4	13	1	6	12	03094-90	根据要求
03096-04105	U	不锈钢	硬化处理	5	M10x1	23	52	24	5	17	1,3	5	12	03094-91	根据要求
03096-04206	U	不锈钢	硬化处理	6	M12x1,5	23	57	28	6	19	1,8	6	14	03094-92	根据要求
03096-04308	U	不锈钢	硬化处理	8	M16x1,5	28	72	36	8	24	2,3	15	35	03094-93	根据要求
03096-04410	U	不锈钢	硬化处理	10	M20x1,5	28	78	40	10	30	2,8	15	34	03094-94	根据要求
03096-14004	U	不锈钢	未硬化处理	4	M8x1	15	40	21	4	13	1	6	12	03094-90	根据要求
03096-14105	U	不锈钢	未硬化处理	5	M10x1	23	52	24	5	17	1,3	5	12	03094-91	根据要求
03096-14206	U	不锈钢	未硬化处理	6	M12x1,5	23	57	28	6	19	1,8	6	14	03094-92	根据要求
03096-14308	U	不锈钢	未硬化处理	8	M16x1,5	28	72	36	8	24	2,3	15	35	03094-93	根据要求
03096-14410	U	不锈钢	未硬化处理	10	M20x1,5	28	78	40	10	30	2,8	15	34	03094-94	根据要求

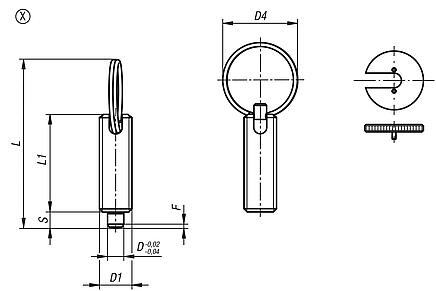

钢或不锈钢无凸缘锁紧柱塞，带不锈钢拉环和锁槽，不带锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	行程 S	Fx30°	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03096-7004	X	钢制	硬化处理	4	M8x1	15	40	26	4	1	6	12	03094-90	根据要求
03096-7105	X	钢制	硬化处理	5	M10x1	23	52	30	5	1,3	5	12	03094-91	根据要求
03096-7206	X	钢制	硬化处理	6	M12x1,5	23	57	35	6	1,8	6	14	03094-92	根据要求
03096-7308	X	钢制	硬化处理	8	M16x1,5	28	72	45	8	2,3	15	35	03094-93	根据要求
03096-7410	X	钢制	硬化处理	10	M20x1,5	28	77	51	10	2,8	15	34	03094-94	根据要求
03096-07004	X	不锈钢	硬化处理	4	M8x1	15	40	26	4	1	6	12	03094-90	根据要求
03096-07105	X	不锈钢	硬化处理	5	M10x1	23	52	30	5	1,3	5	12	03094-91	根据要求
03096-07206	X	不锈钢	硬化处理	6	M12x1,5	23	57	35	6	1,8	6	14	03094-92	根据要求
03096-07308	X	不锈钢	硬化处理	8	M16x1,5	28	72	45	8	2,3	15	35	03094-93	根据要求
03096-07410	X	不锈钢	硬化处理	10	M20x1,5	28	77	51	10	2,8	15	34	03094-94	根据要求
03096-17004	X	不锈钢	未硬化处理	4	M8x1	15	40	26	4	1	6	12	03094-90	根据要求
03096-17105	X	不锈钢	未硬化处理	5	M10x1	23	52	30	5	1,3	5	12	03094-91	根据要求
03096-17206	X	不锈钢	未硬化处理	6	M12x1,5	23	57	35	6	1,8	6	14	03094-92	根据要求
03096-17308	X	不锈钢	未硬化处理	8	M16x1,5	28	72	45	8	2,3	15	35	03094-93	根据要求
03096-17410	X	不锈钢	未硬化处理	10	M20x1,5	28	77	51	10	2,8	15	34	03094-94	根据要求

钢制或不锈钢无凸缘锁紧柱塞，带不锈钢拉环、锁槽和锁紧螺母

更多信息

图纸

商品选择/筛选

订货号	类型	主体材料	主体表面	D	D1	D4	L	L1	行程 S	Fx30°	SW	初始位置弹簧弹力 F1 约 N	终点位置弹簧弹力 F2 约 N	旋拧垫圈订货号	价格
03096-8004	Y	钢制	硬化处理	4	M8x1	15	40	26	4	1	13	6	12	03094-90	根据要求
03096-8105	Y	钢制	硬化处理	5	M10x1	23	52	30	5	1,3	17	5	12	03094-91	根据要求
03096-8206	Y	钢制	硬化处理	6	M12x1,5	23	57	35	6	1,8	19	6	14	03094-92	根据要求
03096-8308	Y	钢制	硬化处理	8	M16x1,5	28	72	45	8	2,3	24	15	35	03094-93	根据要求
03096-8410	Y	钢制	硬化处理	10	M20x1,5	28	77	51	10	2,8	30	15	34	03094-94	根据要求
03096-08004	Y	不锈钢	硬化处理	4	M8x1	15	40	26	4	1	13	6	12	03094-90	根据要求
03096-08105	Y	不锈钢	硬化处理	5	M10x1	23	52	30	5	1,3	17	5	12	03094-91	根据要求
03096-08206	Y	不锈钢	硬化处理	6	M12x1,5	23	57	35	6	1,8	19	6	14	03094-92	根据要求
03096-08308	Y	不锈钢	硬化处理	8	M16x1,5	28	72	45	8	2,3	24	15	35	03094-93	根据要求
03096-08410	Y	不锈钢	硬化处理	10	M20x1,5	28	77	51	10	2,8	30	15	34	03094-94	根据要求
03096-18004	Y	不锈钢	未硬化处理	4	M8x1	15	40	26	4	1	13	6	12	03094-90	根据要求
03096-18105	Y	不锈钢	未硬化处理	5	M10x1	23	52	30	5	1,3	17	5	12	03094-91	根据要求
03096-18206	Y	不锈钢	未硬化处理	6	M12x1,5	23	57	35	6	1,8	19	6	14	03094-92	根据要求
03096-18308	Y	不锈钢	未硬化处理	8	M16x1,5	28	72	45	8	2,3	24	15	35	03094-93	根据要求
03096-18410	Y	不锈钢	未硬化处理	10	M20x1,5	28	77	51	10	2,8	30	15	34	03094-94	根据要求
