产品说明材料：调质钢夹紧偏心螺栓。
齿形盘，渗碳钢。

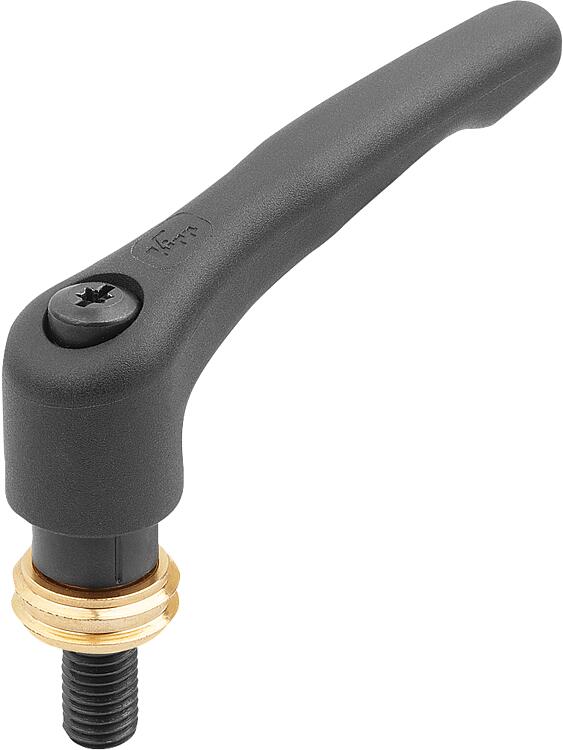

高性能热塑性塑料锁紧手柄，玻璃纤维增强型。规格：经黑色氧化处理的夹紧偏心螺栓。
齿形盘经硬化和阳极氧化处理。
黑灰色 RAL 7021 锁紧手柄。提示：带有锁紧手柄的夹紧偏心螺栓可通过多种方式实现免工具锁紧。由于集成了锁紧手柄，因此可以在几秒钟内夹紧许多元件。经硬化处理的齿形盘适合用于夹紧毛坯件（锯切件、铸件和锻件）。
不适用于在指定扭矩下夹紧硬质材料。通过使用多个带有锁紧手柄的夹紧偏心轮可以配备整个托盘。
夹紧时建议顺时针旋转。拧紧后，夹紧偏心轮上的标记应在右侧。（将偏心螺栓拧到底，然后再拧回一圈）。

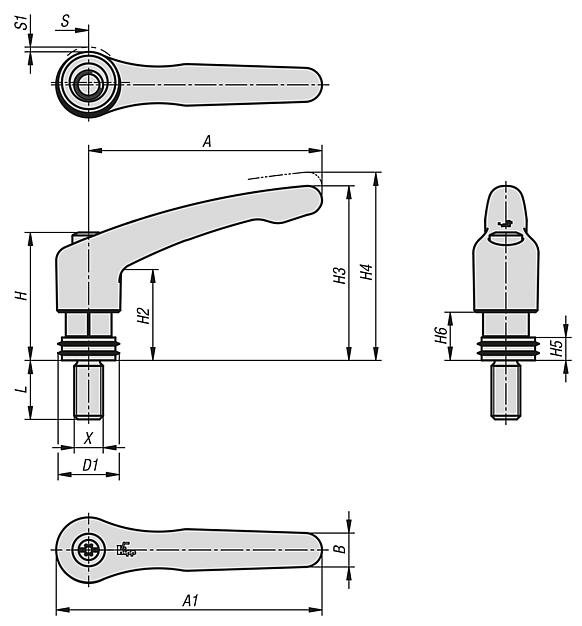

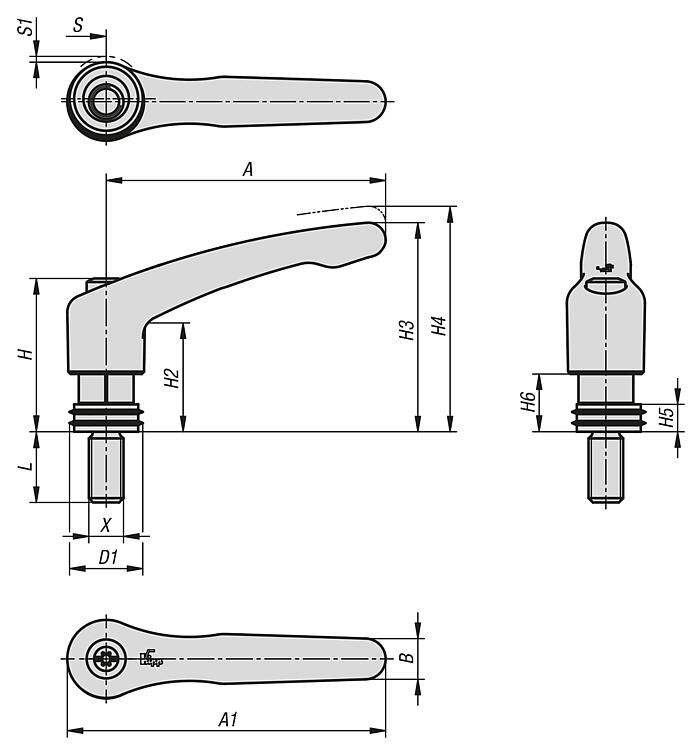

“A” = 从工件至螺纹中心的距离（夹紧螺栓）。装配：夹紧过程：
1. 将偏心螺栓拧到挡块所能达到的最大限度。
2. 将偏心螺栓再拧回一圈。
3. 放入工件。
4. 顺时针旋转偏心螺栓，拧紧工件。(拧紧后偏心螺栓的内六角应在右侧）。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
| 订货号 | X | L | A | A1 | B | D1
| H | H2 | H3 | H4 | H5 | H6 | S | S1
（夹紧行程） | 夹紧力
kN | 锁紧扭矩
max. Nm
| CAD | 配件 | 价格 | 订购 |
|---|
| 04434-10-12 | M12 | 25 | 96,8 | 110,3 | 14,1 | 25,4 | 53 | 37,6 | 72,3 | 78 | 9,5 | 20 | 12,7 | 2,03 | 1,7 | 15 |  | | 根据要求 | | | 04434-10-16 | M16 | 30 | 110,9 | 126,6 | 15,1 | 30,1 | 62,3 | 44,5 | 86,1 | 92,4 | 12,7 | 25,2 | 15 | 2,54 | 2,8 | 17,1 | | | 根据要求 | |
|
|
