夹具压板的中间支撑件

04378-50

夹具压板的中间支撑件

产品
- 产品概览
  - 灵活的标准件系统
    - 夹紧块、夹紧元件
      - 转角夹具夹具压板
        夹具压板的中间支撑件

商品描述/产品说明

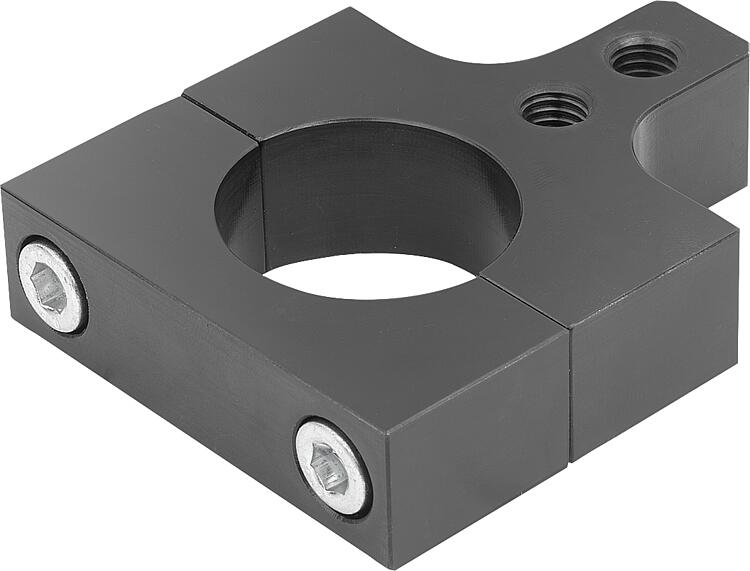

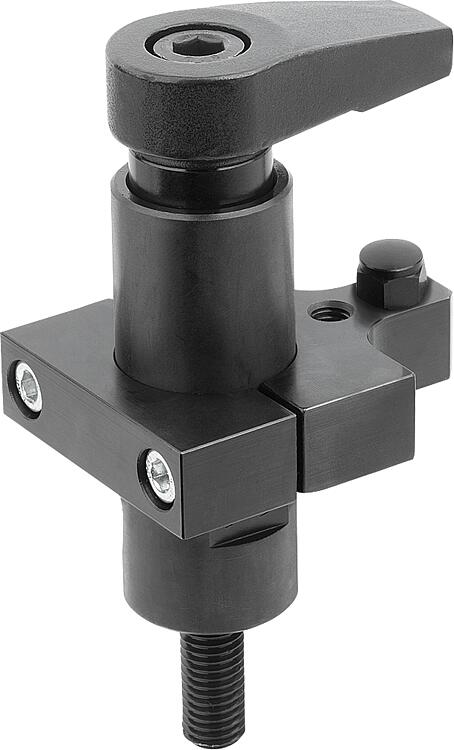

产品说明产品描述：夹具压板的中间支架可以作为中间支撑直接安装在夹紧元件上。

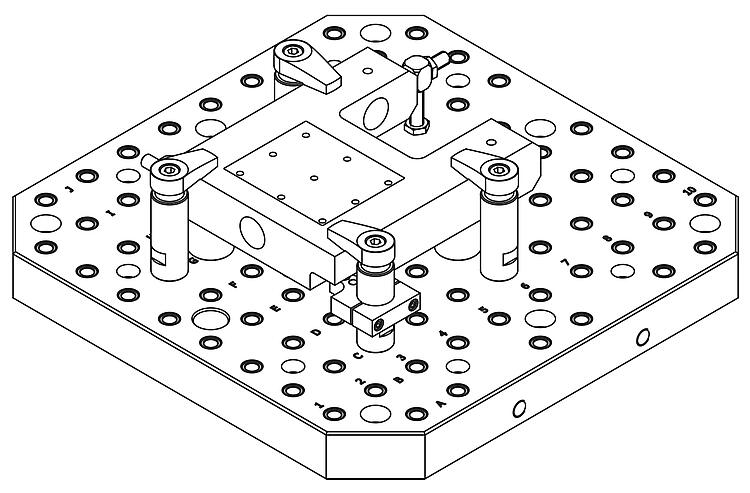

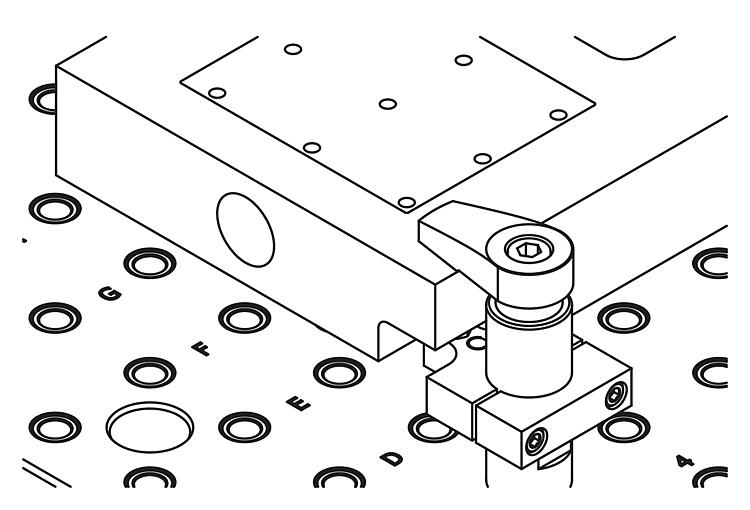

通过在夹紧元件上安装中间支撑件，可以以特别节省空间的方式在工件轮廓上支撑工件。材料：钢制。规格：黑色氧化处理。提示：使用前必须用随附的 M6 10.9 内六角螺丝将中间支撑件紧固。供货范围1x 主体
2x 圆柱头螺丝 M6 10.9特点：

RoHS

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 04378-50 夹具压板的中间支撑件

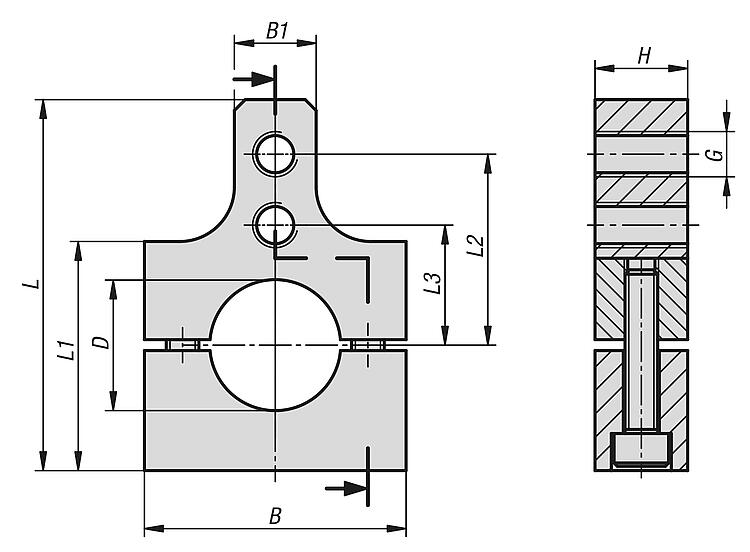

图纸

夹具压板的中间支撑件

商品选择/筛选

订货号	L	B	H	B1	D	G	L1	L2	L3	CAD	配件	价格	订购
04378-50-2408	68	48	17	15	24	M8	42	35	22			根据要求
04378-50-2508	68	48	17	15	25	M8	42	36	23			根据要求
04378-50-3208	75	58	17	15	32	M8	50	40	27			根据要求
04378-50-4012	95	68	17	20	40	M12	60	54	34			根据要求
04378-50-5012	105	73	17	20	50	M12	70	59	39			根据要求
