07840-01DIN 3015 第 1 部分的轻型系列夹钳， 带光滑内衬，无预紧 |
返回 |
|
|

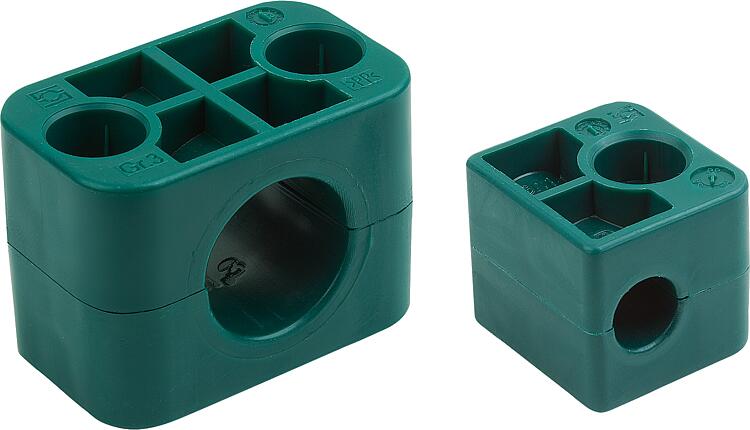

产品说明材料：聚丙烯 PP。规格：绿色。提示：符合 DIN 3015-1 标准的轻型系列夹钳具有光滑内衬，无预紧。建议用于安全固定软管和电缆。光滑内衬和出口半径可防止损坏软管和电缆。
建议作为浮动轴承使用，此时导线未夹紧于夹钳两半之间。选择略大于待固定的导线直径的夹钳直径（D1）。
夹钳的上下两半部分完全相同。成对供货。技术参数：规定的螺栓拧紧扭矩是指符合 DIN EN ISO 4014/4017 标准使用盖板和六角螺栓进行安装时的扭矩。温度范围：-30 °C 至 + 90 °C装配：建议的夹钳间距（A）为标准值，适用于静态负载。
弯管：安装弯管时，必须在紧接弯管的前方和后方安装夹钳。
螺纹接头：第一个夹钳应紧接在螺纹接头后方安装，以防止螺纹接头受到震动。
配件：如果配件与管道连为一体，则应在配件的前后各安装一个夹钳。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

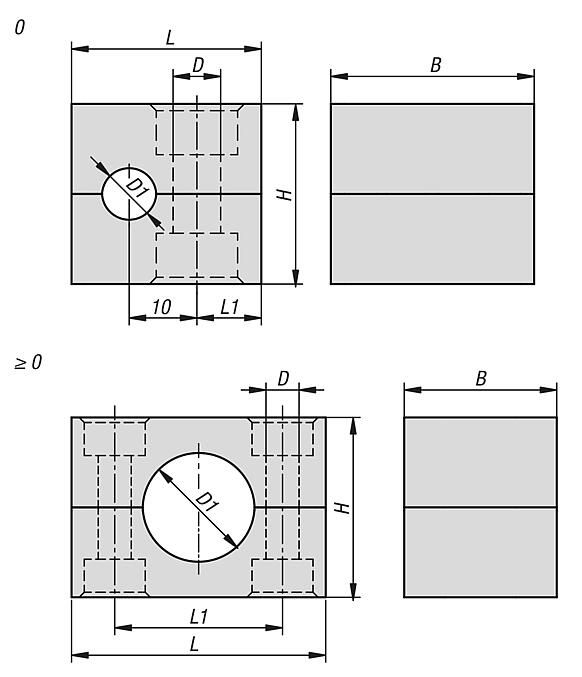

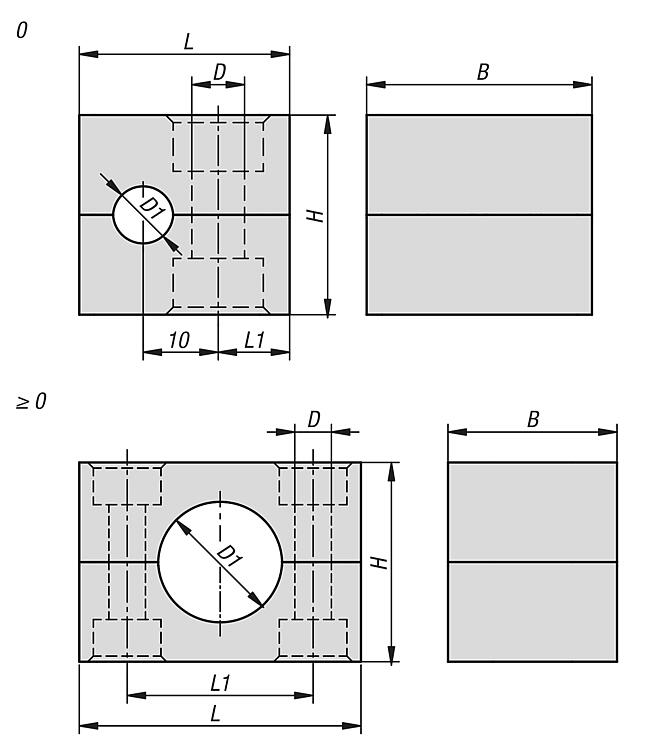

| 订货号 | 类型 | 尺寸 | D
适用螺栓 | D1
(mm) | D1
(英寸) | A
（米） | B
| H | L = 长度 | L1 | 管道
标称宽度
（英寸） | 锁紧扭矩
（聚丙烯）
（Nm） | CAD | 配件 | 价格 | 订购 |
|---|
| 07840-01-006411 | B | 0 | M6 | 6,4 | 1/4 | 1 | 30 | 26 | 28 | 9,5 | - | 8 |  | | 根据要求 | | | 07840-01-009511 | B | 0 | M6 | 9,5 | 3/8 | 1 | 30 | 26 | 28 | 9,5 | - | 8 | | | 根据要求 | | | 07840-01-010011 | B | 0 | M6 | 10 | - | 1 | 30 | 26 | 28 | 9,5 | 1/8 | 8 | | | 根据要求 | | | 07840-01-012011 | B | 0 | M6 | 12 | - | 1 | 30 | 26 | 28 | 9,5 | - | 8 | | | 根据要求 | | | 07840-01-106011 | B | 1 | M6 | 6 | - | 1 | 30 | 26 | 37 | 20 | - | 8 | | | 根据要求 | | | 07840-01-106411 | B | 1 | M6 | 6,4 | 1/4 | 1 | 30 | 26 | 37 | 20 | - | 8 | | | 根据要求 | | | 07840-01-108011 | B | 1 | M6 | 8 | 5/16 | 1 | 30 | 26 | 37 | 20 | - | 8 | | | 根据要求 | | | 07840-01-109511 | B | 1 | M6 | 9,5 | 3/8 | 1 | 30 | 26 | 37 | 20 | - | 8 | | | 根据要求 | | | 07840-01-110011 | B | 1 | M6 | 10 | - | 1 | 30 | 26 | 37 | 20 | 1/8 | 8 | | | 根据要求 | | | 07840-01-112011 | B | 1 | M6 | 12 | - | 1 | 30 | 26 | 37 | 20 | - | 8 | | | 根据要求 | | | 07840-01-212711 | B | 2 | M6 | 12,7 | 1/2 | 1 | 30 | 32 | 42 | 26 | - | 8 | | | 根据要求 | | | 07840-01-213511 | B | 2 | M6 | 13,5 | - | 1,2 | 30 | 32 | 42 | 26 | 1/4 | 8 | | | 根据要求 | | | 07840-01-214011 | B | 2 | M6 | 14 | - | 1,2 | 30 | 32 | 42 | 26 | - | 8 | | | 根据要求 | | | 07840-01-215011 | B | 2 | M6 | 15 | - | 1,2 | 30 | 32 | 42 | 26 | - | 8 | | | 根据要求 | | | 07840-01-216011 | B | 2 | M6 | 16 | 5/8 | 1,2 | 30 | 32 | 42 | 26 | - | 8 | | | 根据要求 | | | 07840-01-217211 | B | 2 | M6 | 17,2 | - | 1,2 | 30 | 32 | 42 | 26 | 3/8 | 8 | | | 根据要求 | | | 07840-01-218011 | B | 2 | M6 | 18 | - | 1,2 | 30 | 32 | 42 | 26 | - | 8 | | | 根据要求 | | | 07840-01-319011 | B | 3 | M6 | 19 | 3/4 | 1,2 | 30 | 35,5 | 50 | 33 | - | 8 | | | 根据要求 | | | 07840-01-320011 | B | 3 | M6 | 20 | - | 1,2 | 30 | 35,5 | 50 | 33 | - | 8 | | | 根据要求 | | | 07840-01-321311 | B | 3 | M6 | 21,3 | - | 1,2 | 30 | 35,5 | 50 | 33 | 1/2 | 8 | | | 根据要求 | | | 07840-01-322011 | B | 3 | M6 | 22 | 7/8 | 1,2 | 30 | 35,5 | 50 | 33 | - | 8 | | | 根据要求 | | | 07840-01-325011 | B | 3 | M6 | 25 | - | 1,5 | 30 | 35,5 | 50 | 33 | - | 8 | | | 根据要求 | | | 07840-01-325411 | B | 3 | M6 | 25,4 | 1 | 1,5 | 30 | 35,5 | 50 | 33 | - | 8 | | | 根据要求 | | | 07840-01-426911 | B | 4 | M6 | 26,9 | - | 1,5 | 30 | 41,5 | 59 | 40 | 3/4 | 8 | | | 根据要求 | | | 07840-01-428011 | B | 4 | M6 | 28 | - | 1,5 | 30 | 41,5 | 59 | 40 | - | 8 | | | 根据要求 | | | 07840-01-430011 | B | 4 | M6 | 30 | - | 1,5 | 30 | 41,5 | 59 | 40 | - | 8 | | | 根据要求 | | | 07840-01-432011 | B | 4 | M6 | 32 | - | 1,5 | 30 | 41,5 | 59 | 40 | - | 8 | | | 根据要求 | | | 07840-01-532011 | B | 5 | M6 | 32 | 1 1/4 | 2 | 30 | 56,5 | 71 | 52 | - | 8 | | | 根据要求 | | | 07840-01-533711 | B | 5 | M6 | 33,7 | - | 2 | 30 | 56,5 | 71 | 52 | 1 | 8 | | | 根据要求 | | | 07840-01-535011 | B | 5 | M6 | 35 | - | 2 | 30 | 56,5 | 71 | 52 | - | 8 | | | 根据要求 | | | 07840-01-538011 | B | 5 | M6 | 38 | 1 1/2 | 2 | 30 | 56,5 | 71 | 52 | - | 8 | | | 根据要求 | | | 07840-01-540011 | B | 5 | M6 | 40 | - | 2,7 | 30 | 56,5 | 71 | 52 | - | 8 | | | 根据要求 | | | 07840-01-542011 | B | 5 | M6 | 42 | - | 2,7 | 30 | 56,5 | 71 | 52 | 1 1/4 | 8 | | | 根据要求 | | | 07840-01-644511 | B | 6 | M6 | 44,5 | 1 3/4 | 2,7 | 30 | 64,5 | 86 | 66 | - | 8 | | | 根据要求 | | | 07840-01-648311 | B | 6 | M6 | 48,3 | - | 2,7 | 30 | 64,5 | 86 | 66 | 1 1/2 | 8 | | | 根据要求 | | | 07840-01-650811 | B | 6 | M6 | 50,8 | 2 | 2,7 | 30 | 64,5 | 86 | 66 | - | 8 | | | 根据要求 | | | 07840-01-654011 | B | 6 | M6 | 54 | - | 2,7 | 30 | 64,5 | 86 | 66 | - | 8 | | | 根据要求 | | | 07840-01-757211 | B | 7 | M6 | 57,2 | 2 1/4 | 3 | 30 | 92 | 121 | 94 | - | 8 | | | 根据要求 | | | 07840-01-760311 | B | 7 | M6 | 60,3 | - | 3 | 30 | 92 | 121 | 94 | 2 | 8 | | | 根据要求 | | | 07840-01-763511 | B | 7 | M6 | 63,5 | 2 1/2 | 3 | 30 | 92 | 121 | 94 | - | 8 | | | 根据要求 | | | 07840-01-770011 | B | 7 | M6 | 70 | 2 3/4 | 3 | 30 | 92 | 121 | 94 | - | 8 | | | 根据要求 | | | 07840-01-776011 | B | 7 | M6 | 76,1 | 3 | 3,5 | 30 | 92 | 121 | 94 | 2 1/2 | 8 | | | 根据要求 | |
|
|
