07840DIN 3015 第 1 部分的轻型系列夹钳， 带肋内衬，带预紧 |
返回 |
|
|

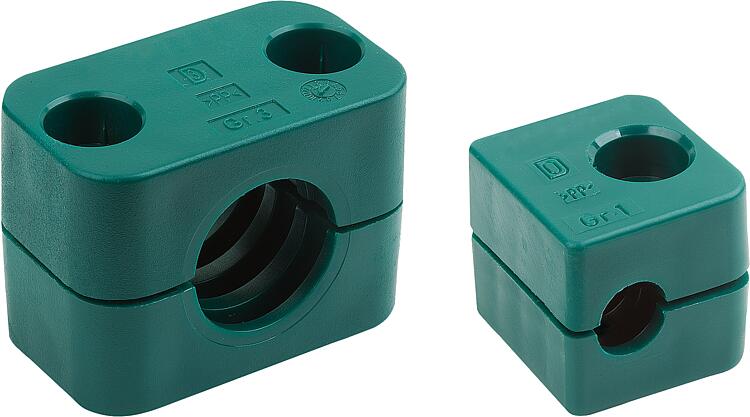

产品说明材料：聚丙烯 PP。规格：绿色。提示：符合 DIN 3015-1 标准的轻型系列夹钳具有带肋内衬，带预紧。建议用于安全固定管道。

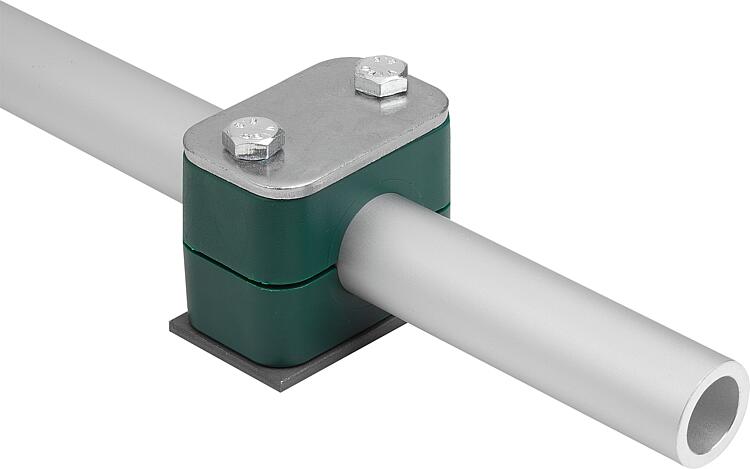

建议作为定点夹钳使用，此时管材夹紧于夹钳两半之间。夹钳两半之间的间隙（S）可确保拧紧时有适当的预紧。

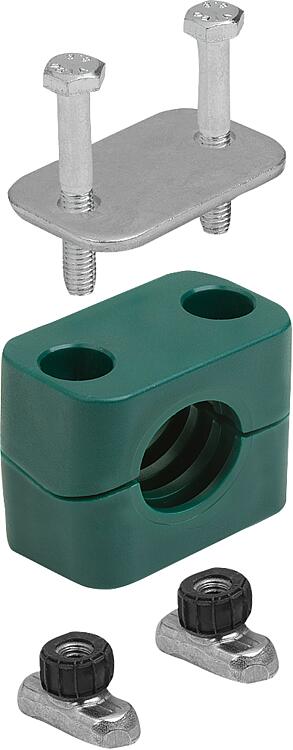

夹钳的上下两半部分完全相同。成对供货。技术参数：规定的螺栓拧紧扭矩是指符合 DIN EN ISO 4014/4017 标准使用盖板和六角螺栓进行安装时的扭矩。

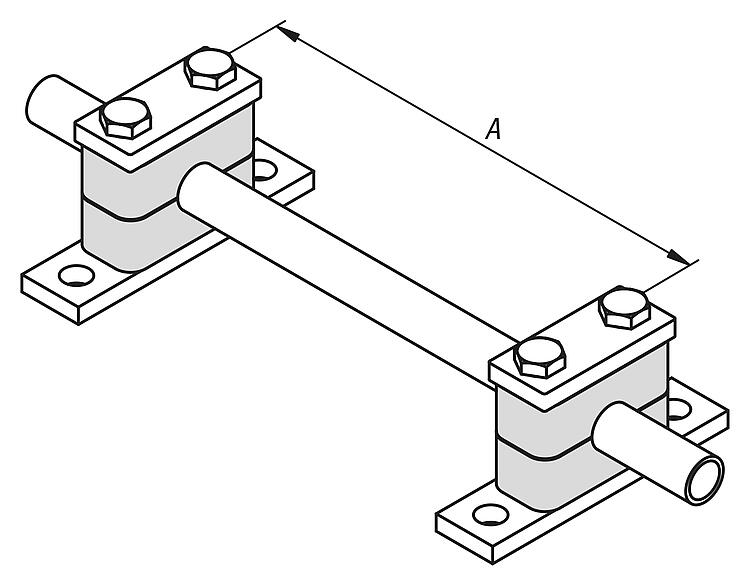

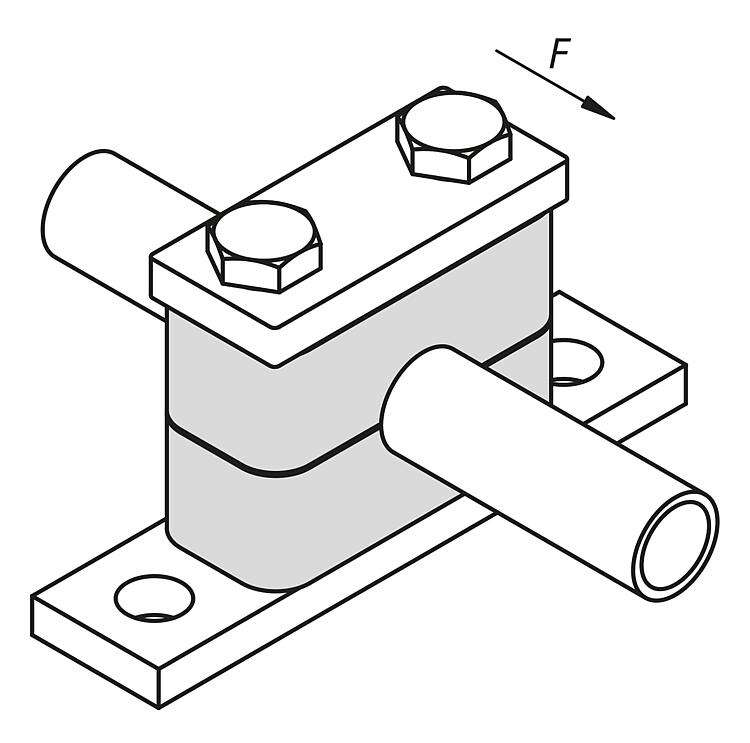

管材的轴向保持力（符合 DIN 3015 标准，第 10 部分）是在 +23 °C 条件下对符合 DIN EN 10220 标准的 St37 钢制轧制表面管材进行的三次测试的平均值，其中假定了静摩擦力。如果管夹在管材轴向以规定的管材固定力（F）加载，则管材不会在管夹中滑动。温度范围：-30 °C 至 + 90 °C装配：建议的夹钳间距（A）为标准值，适用于静态负载。

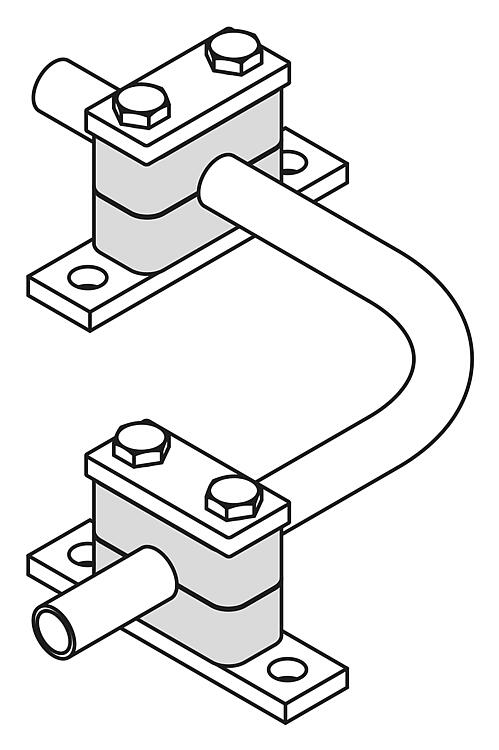

弯管：安装弯管时，必须在紧接弯管的前方和后方安装夹钳。
螺纹接头：第一个夹钳应紧接在螺纹接头后方安装，以防止螺纹接头受到震动。
配件：如果配件与管道连为一体，则应在配件的前后各安装一个夹钳。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

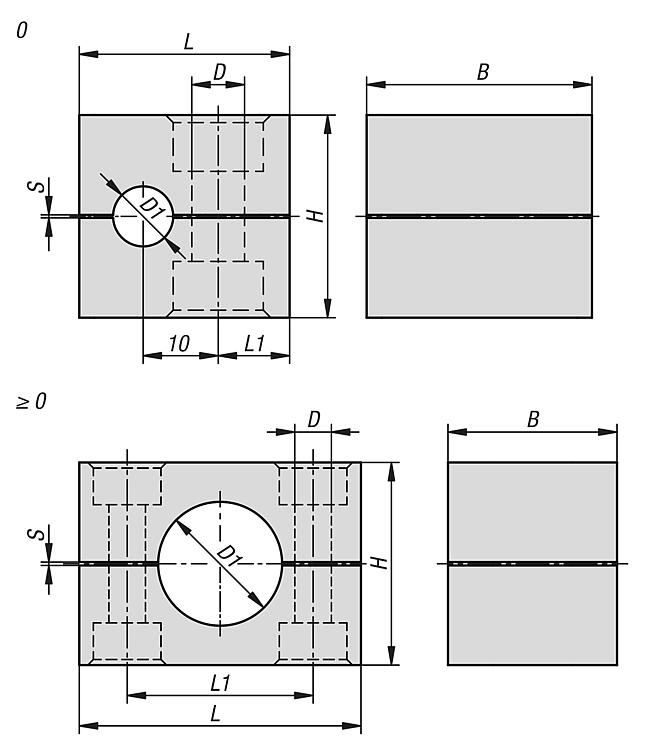

| 订货号 | 类型 | 尺寸 | D
适用螺栓 | D1
(mm) | D1
(英寸) | A
（米） | B
| H | L = 长度 | L1 | 管道
标称宽度
（英寸） | 管道夹持力 F
（聚丙烯）
（kN） | 锁紧扭矩
（聚丙烯）
（Nm） | S
min. | CAD | 配件 | 价格 | 订购 |
|---|
| 07840-006011 | A | 0 | M6 | 6 | - | 1 | 30 | 27 | 28 | 9,5 | - | 0,6 | 8 | 0,4 |  | | 根据要求 | | | 07840-006411 | A | 0 | M6 | 6,4 | 1/4 | 1 | 30 | 27 | 28 | 9,5 | - | 0,6 | 8 | 0,4 | | | 根据要求 | | | 07840-008011 | A | 0 | M6 | 8 | 5/16 | 1 | 30 | 27 | 28 | 9,5 | - | 0,6 | 8 | 0,4 | | | 根据要求 | | | 07840-009511 | A | 0 | M6 | 9,5 | 3/8 | 1 | 30 | 27 | 28 | 9,5 | - | 0,6 | 8 | 0,4 | | | 根据要求 | | | 07840-010011 | A | 0 | M6 | 10 | - | 1 | 30 | 27 | 28 | 9,5 | 1/8 | 0,6 | 8 | 0,4 | | | 根据要求 | | | 07840-012011 | A | 0 | M6 | 12 | - | 1 | 30 | 27 | 28 | 9,5 | - | 0,6 | 8 | 0,4 | | | 根据要求 | | | 07840-106011 | A | 1 | M6 | 6 | - | 1 | 30 | 27 | 37 | 20 | - | 1,1 | 8 | 0,4 | | | 根据要求 | | | 07840-106411 | A | 1 | M6 | 6,4 | 1/4 | 1 | 30 | 27 | 37 | 20 | - | 1,1 | 8 | 0,4 | | | 根据要求 | | | 07840-108011 | A | 1 | M6 | 8 | 5/16 | 1 | 30 | 27 | 37 | 20 | - | 1,1 | 8 | 0,4 | | | 根据要求 | | | 07840-109511 | A | 1 | M6 | 9,5 | 3/8 | 1 | 30 | 27 | 37 | 20 | - | 1,1 | 8 | 0,4 | | | 根据要求 | | | 07840-110011 | A | 1 | M6 | 10 | - | 1 | 30 | 27 | 37 | 20 | 1/8 | 1,1 | 8 | 0,4 | | | 根据要求 | | | 07840-112011 | A | 1 | M6 | 12 | - | 1 | 30 | 27 | 37 | 20 | - | 1,1 | 8 | 0,4 | | | 根据要求 | | | 07840-212711 | A | 2 | M6 | 12,7 | 1/2 | 1 | 30 | 33 | 42 | 26 | - | 1,3 | 8 | 0,6 | | | 根据要求 | | | 07840-213511 | A | 2 | M6 | 13,5 | - | 1,2 | 30 | 33 | 42 | 26 | 1/4 | 1,3 | 8 | 0,6 | | | 根据要求 | | | 07840-214011 | A | 2 | M6 | 14 | - | 1,2 | 30 | 33 | 42 | 26 | - | 1,3 | 8 | 0,6 | | | 根据要求 | | | 07840-215011 | A | 2 | M6 | 15 | - | 1,2 | 30 | 33 | 42 | 26 | - | 1,3 | 8 | 0,6 | | | 根据要求 | | | 07840-216011 | A | 2 | M6 | 16 | 5/8 | 1,2 | 30 | 33 | 42 | 26 | - | 1,3 | 8 | 0,6 | | | 根据要求 | | | 07840-217211 | A | 2 | M6 | 17,2 | - | 1,2 | 30 | 33 | 42 | 26 | 3/8 | 1,3 | 8 | 0,6 | | | 根据要求 | | | 07840-218011 | A | 2 | M6 | 18 | - | 1,2 | 30 | 33 | 42 | 26 | - | 1,3 | 8 | 0,6 | | | 根据要求 | | | 07840-319011 | A | 3 | M6 | 19 | 3/4 | 1,2 | 30 | 36 | 50 | 33 | - | 1,4 | 8 | 0,6 | | | 根据要求 | | | 07840-320011 | A | 3 | M6 | 20 | - | 1,2 | 30 | 36 | 50 | 33 | - | 1,4 | 8 | 0,6 | | | 根据要求 | | | 07840-321311 | A | 3 | M6 | 21,3 | - | 1,2 | 30 | 36 | 50 | 33 | 1/2 | 1,4 | 8 | 0,6 | | | 根据要求 | | | 07840-322011 | A | 3 | M6 | 22 | 7/8 | 1,2 | 30 | 36 | 50 | 33 | - | 1,4 | 8 | 0,6 | | | 根据要求 | | | 07840-325011 | A | 3 | M6 | 25 | - | 1,5 | 30 | 36 | 50 | 33 | - | 1,4 | 8 | 0,6 | | | 根据要求 | | | 07840-325411 | A | 3 | M6 | 25,4 | 1 | 1,5 | 30 | 36 | 50 | 33 | - | 1,4 | 8 | 0,6 | | | 根据要求 | | | 07840-426911 | A | 4 | M6 | 28,6 | - | 1,5 | 30 | 42 | 59 | 40 | 3/4 | 1,5 | 8 | 0,6 | | | 根据要求 | | | 07840-428011 | A | 4 | M6 | 28 | - | 1,5 | 30 | 42 | 59 | 40 | - | 1,5 | 8 | 0,6 | | | 根据要求 | | | 07840-428611 | A | 4 | M6 | 28,6 | - | 1,5 | 30 | 42 | 59 | 40 | - | 1,5 | 8 | 0,6 | | | 根据要求 | | | 07840-430011 | A | 4 | M6 | 30 | - | 1,5 | 30 | 42 | 59 | 40 | - | 1,5 | 8 | 0,6 | | | 根据要求 | | | 07840-432011 | A | 4 | M6 | 32 | - | 1,5 | 30 | 42 | 59 | 40 | - | 1,5 | 8 | 0,6 | | | 根据要求 | | | 07840-532011 | A | 5 | M6 | 32 | 1 1/4 | 2 | 30 | 58 | 71 | 52 | - | 1,9 | 8 | 0,8 | | | 根据要求 | | | 07840-533711 | A | 5 | M6 | 33,7 | - | 2 | 30 | 58 | 71 | 52 | 1 | 1,9 | 8 | 0,8 | | | 根据要求 | | | 07840-535011 | A | 5 | M6 | 35 | - | 2 | 30 | 58 | 71 | 52 | - | 1,9 | 8 | 0,8 | | | 根据要求 | | | 07840-538011 | A | 5 | M6 | 38 | 1 1/2 | 2 | 30 | 58 | 71 | 52 | - | 1,9 | 8 | 0,8 | | | 根据要求 | | | 07840-540011 | A | 5 | M6 | 40 | - | 2,7 | 30 | 58 | 71 | 52 | - | 1,9 | 8 | 0,8 | | | 根据要求 | | | 07840-541311 | A | 5 | M6 | 41,3 | - | 2,7 | 30 | 58 | 71 | 52 | - | 1,9 | 8 | 0,8 | | | 根据要求 | | | 07840-542011 | A | 5 | M6 | 42 | - | 2,7 | 30 | 58 | 71 | 52 | 1 1/4 | 1,9 | 8 | 0,8 | | | 根据要求 | | | 07840-644511 | A | 6 | M6 | 44,5 | 1 3/4 | 2,7 | 30 | 66 | 86 | 66 | - | 2 | 8 | 0,8 | | | 根据要求 | | | 07840-648311 | A | 6 | M6 | 48,3 | - | 2,7 | 30 | 66 | 86 | 66 | 1 1/2 | 2 | 8 | 0,8 | | | 根据要求 | | | 07840-650811 | A | 6 | M6 | 50,8 | 2 | 2,7 | 30 | 66 | 86 | 66 | - | 2 | 8 | 0,8 | | | 根据要求 | | | 07840-654011 | A | 6 | M6 | 54 | - | 2,7 | 30 | 66 | 86 | 66 | - | 2 | 8 | 0,8 | | | 根据要求 | | | 07840-757211 | A | 7 | M6 | 57,2 | 2 1/4 | 3 | 30 | 93 | 121 | 94 | - | 2,3 | 8 | 0,8 | | | 根据要求 | | | 07840-760311 | A | 7 | M6 | 60,3 | - | 3 | 30 | 93 | 121 | 94 | 2 | 2,3 | 8 | 0,8 | | | 根据要求 | | | 07840-763511 | A | 7 | M6 | 63,5 | 2 1/2 | 3 | 30 | 93 | 121 | 94 | - | 2,3 | 8 | 0,8 | | | 根据要求 | | | 07840-770011 | A | 7 | M6 | 70 | 2 3/4 | 3 | 30 | 93 | 121 | 94 | - | 2,3 | 8 | 0,8 | | | 根据要求 | | | 07840-773011 | A | 7 | M6 | 73 | - | 3 | 30 | 93 | 121 | 94 | - | 2,3 | 8 | 0,8 | | | 根据要求 | | | 07840-776011 | A | 7 | M6 | 76,1 | 3 | 3,5 | 30 | 93 | 121 | 94 | 2 1/2 | 2,3 | 8 | 0,8 | | | 根据要求 | |
|
|
