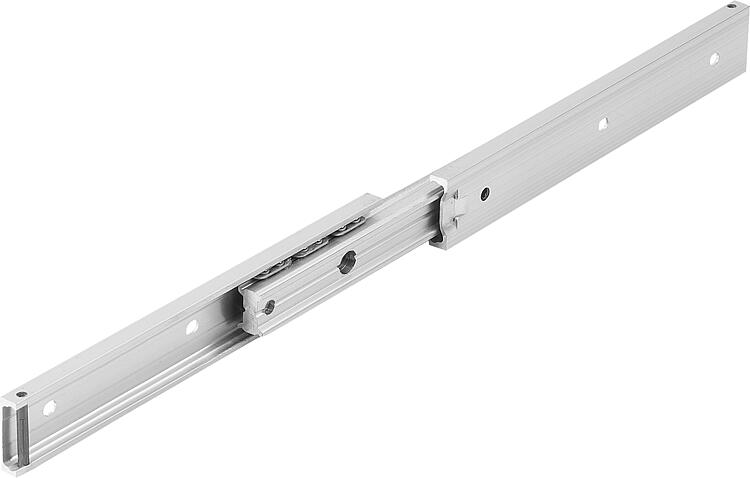

21332-05铝制伸缩滑轨，用于侧方安装，全部伸出，负载能力最大 4 kg |
返回 |
|
|
产品说明材料：铝制导轨。
钢制球轴承保持架和滚珠。规格：导轨经银色阳极氧化处理。
球轴承保持架镀锌。
经硬化处理的滚珠。订购须知：单个出售。提示：伸缩滑轨全部伸出时，行程与安装长度大概一致。 伸缩滑轨的动态承载能力在充分利用拉伸距离时，为垂直安装的伸缩滑轨对提供最大负载能力。
指定的负载能力为 50,000 周期时的最大值。
水平安装时，负载能力值减小约 75 %。
固定螺栓的头部高度不可超过 0.9 mm，否则可能导致与其他轨道部分发生碰撞。
建议使用的螺栓：M 2.5。温度范围：5 °C 至 35 °C优点：易运行

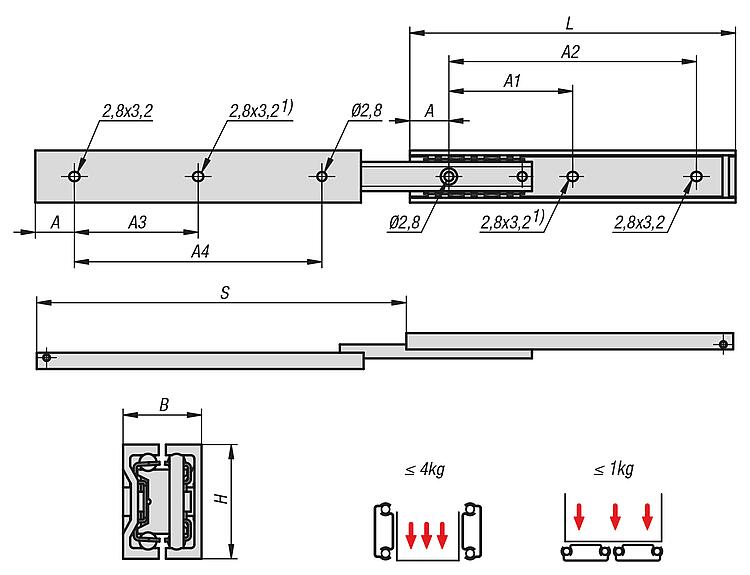

额外增加的导轨确保高度的侧方稳定性图纸提示：特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|
|
|
