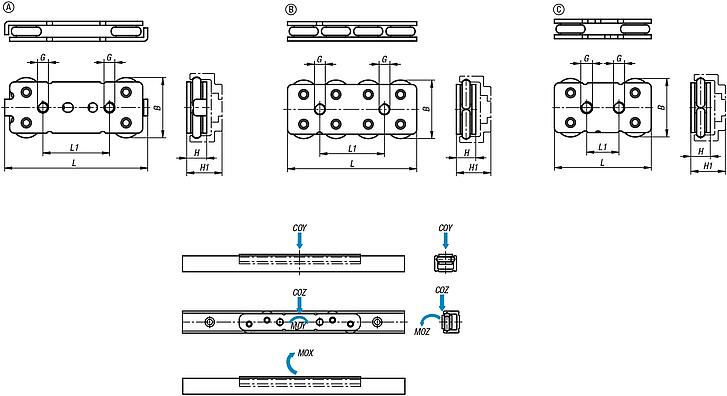

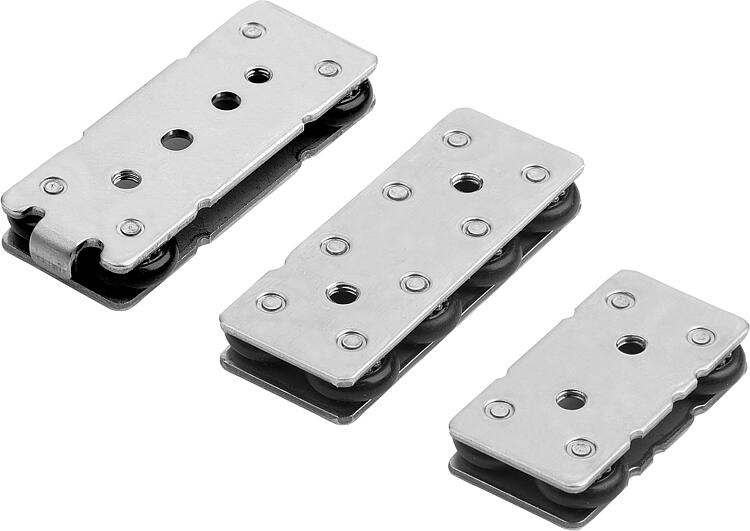

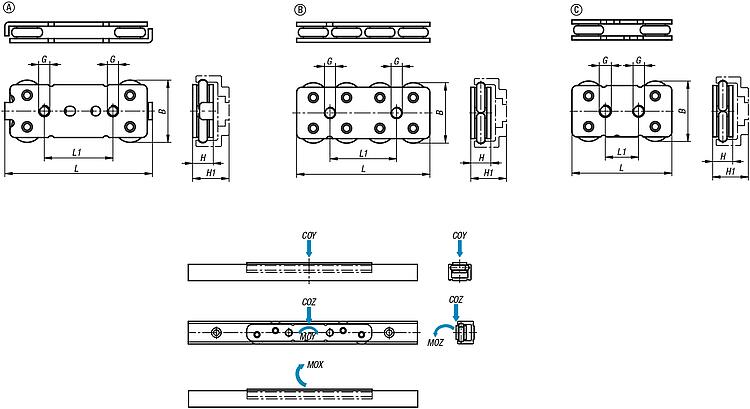

21323-11微型滚轮导向滑座，宽度 20 mm，垂直滚轮 |
返回 |
|
|
产品说明材料：提示：多滚轮机制可确保在狭窄安装尺寸下顺畅运行。滚珠不会发生爬行现象。它能在径向和轴向负载下实现平稳均匀运动。
导向滑座和导轨已在 200 mm/s 的速度下，以 100 mm 行程进行了 30 万次循环测试。
最大螺钉长度 = 板厚 + 4 mm。技术参数：安全系数
行驶频率低，移动平稳：
- 静态安全系数：0.4 - 0.5
- 动态安全系数：0.9 - 1.0
行驶频率高，移动平稳：
- 静态安全系数：0.3 - 0.4
- 动态安全系数：0.6 - 0.8
行驶频率高，振动大：
- 静态安全系数：0.2 - 0.3
- 动态安全系数：0.3 - 0.5
计算
最大静载荷 = 额定载荷 * 静态安全系数
最大动载荷 = 额定载荷 * 动态安全系数
最大静扭矩 = 额定扭矩 * 静态安全系数
最大动态扭矩 = 额定扭矩 * 动态安全系数
这些公式仅为指导性原则，在实际应用时必须重新进行核查。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

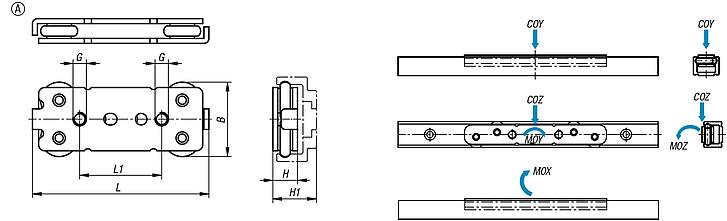

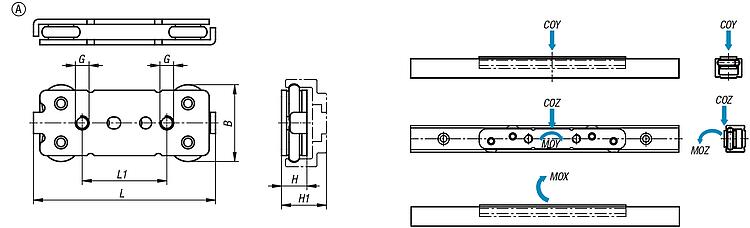

微型滚轮导向滑座，宽度 20 mm，垂直滚轮，A 型 |
更多信息 |
| 订货号 | 尺寸 | 类型 | B | G | H | H1 | L | L1 | C0Y
N | C0Z
N | M0X
Nm | M0Y
Nm | M0Z
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 21323-11-201 | 20 | A | 18,1 | M2,6 | 6 | 10,5 | 43 | 20 | 40 | 40 | 0,8 | 1,2 | 0,4 |  | | 根据要求 | |
|

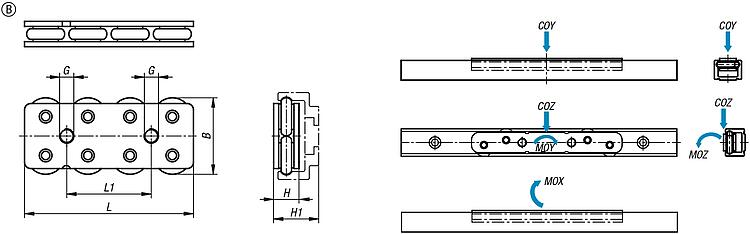

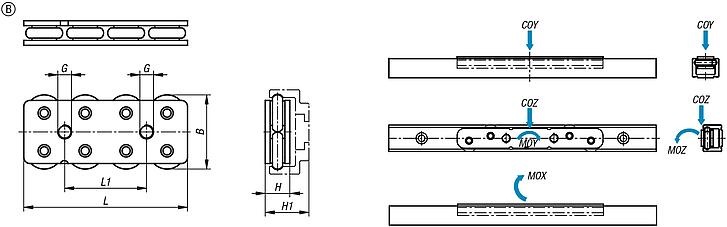

微型滚轮导向滑座，宽度 20 mm，垂直滚轮，B 型 |
更多信息 |
| 订货号 | 尺寸 | 类型 | B | G | H | H1 | L | L1 | C0Y
N | C0Z
N | M0X
Nm | M0Y
Nm | M0Z
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 21323-11-202 | 20 | B | 18,1 | M3 | 6 | 10,5 | 40 | 20 | 80 | 80 | 1,2 | 1,8 | 0,8 | | | 根据要求 | |
|

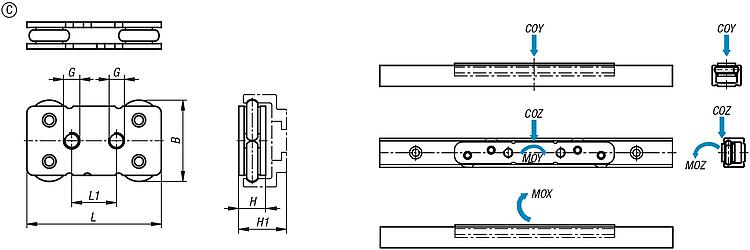

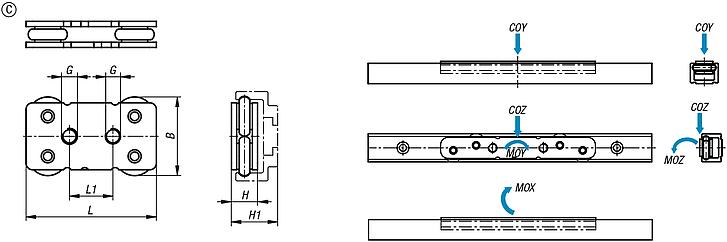

微型滚轮导向滑座，宽度 20 mm，垂直滚轮，C 型 |
更多信息 |
| 订货号 | 尺寸 | 类型 | B | G | H | H1 | L | L1 | C0Y
N | C0Z
N | M0X
Nm | M0Y
Nm | M0Z
Nm | CAD | 配件 | 价格 | 订购 |
|---|
| 21323-11-203 | 20 | C | 18,1 | M3 | 6 | 10,5 | 30 | 10 | 40 | 40 | 0,4 | 0,8 | 0,4 | | | 根据要求 | |
|
|
|
