        钢制或不锈钢制调节脚

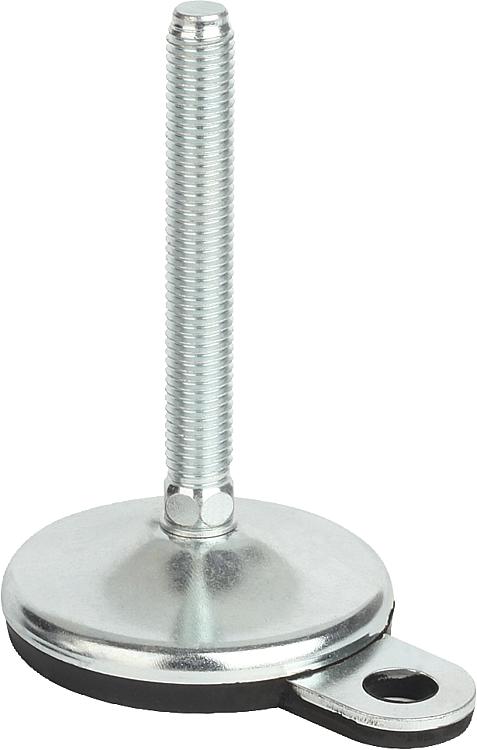

        钢制或不锈钢制调节脚，B 型

商品描述/产品说明

产品说明材料：钢制或不锈钢脚杯和丝杠。
橡胶衬层 (NBR) 80 邵氏硬度。规格：底板和钢制埋头螺栓经镀锌。
不锈钢制底板经抛光。
钢制埋头螺栓，亮色。
硫化橡胶垫，黑色。

提示：钢制或不锈钢制调节脚，带有可旋转的丝杠和橡胶支承面。实心的橡胶衬层通过硫化反应与板材脚杯牢固相连。橡胶衬层的抓地力十分出色。它能起到缓冲作用并阻碍对地面的振动传输和冲撞。

表中给出的负载值基于一系列实验得出，即静态负载垂直于主轴中心的脚杯。振动或其他振荡效果产生的轴向作用力会影响承载力，这种情况下不考虑指定值。

不锈钢支脚在主轴规格大于 M16 时将扳手开口度视作双边。

提供合适的螺母。根据要求：

不锈钢 1.4401 丝杠。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27790_B 钢制或不锈钢制调节脚，B 型

175 kB

图纸

商品选择/筛选

订货号	类型	主体材料	D	D1	L	A	H	H1	H2	SW	负载能力 max. kN （静态负载）	价格
27790-2106010X50	B	钢制	60	M10	50	45	22	82	32	14	7	根据要求
27790-2106010X100	B	钢制	60	M10	100	45	22	132	32	14	7	根据要求
27790-2106012X50	B	钢制	60	M12	50	45	22	82	32	14	7	根据要求
27790-2106012X100	B	钢制	60	M12	100	45	22	132	32	14	7	根据要求
27790-2106012X150	B	钢制	60	M12	150	45	22	182	32	14	7	根据要求
27790-2106014X50	B	钢制	60	M14	50	45	22	82	32	14	7	根据要求
27790-2106014X100	B	钢制	60	M14	100	45	22	132	32	14	7	根据要求
27790-2106014X150	B	钢制	60	M14	150	45	22	182	32	14	7	根据要求
27790-2106016X75	B	钢制	60	M16	75	45	22	107	32	16	7	根据要求
27790-2106016X100	B	钢制	60	M16	100	45	22	132	32	16	7	根据要求
27790-2106016X150	B	钢制	60	M16	150	45	22	182	32	16	7	根据要求
27790-2106016X200	B	钢制	60	M16	200	45	22	232	32	16	7	根据要求
27790-2106020X75	B	钢制	60	M20	75	45	22	108	33	20	7	根据要求
27790-2106020X100	B	钢制	60	M20	100	45	22	133	33	20	7	根据要求
27790-2106020X150	B	钢制	60	M20	150	45	22	183	33	20	7	根据要求
27790-2106020X200	B	钢制	60	M20	200	45	22	233	33	20	7	根据要求
27790-2106020X250	B	钢制	60	M20	250	45	22	283	33	20	7	根据要求
27790-2108010X50	B	钢制	80	M10	50	54	25	85	35	14	10	根据要求
27790-2108010X100	B	钢制	80	M10	100	54	25	135	35	14	10	根据要求
27790-2108012X50	B	钢制	80	M12	50	54	25	85	35	14	10	根据要求
27790-2108012X100	B	钢制	80	M12	100	54	25	135	35	14	10	根据要求
27790-2108012X150	B	钢制	80	M12	150	54	25	185	35	14	10	根据要求
27790-2108014X50	B	钢制	80	M14	50	54	25	85	35	14	10	根据要求
27790-2108014X100	B	钢制	80	M14	100	54	25	135	35	14	10	根据要求
27790-2108014X150	B	钢制	80	M14	150	54	25	185	35	14	10	根据要求
27790-2108016X75	B	钢制	80	M16	75	54	25	110	35	16	10	根据要求
27790-2108016X100	B	钢制	80	M16	100	54	25	135	35	16	10	根据要求
27790-2108016X150	B	钢制	80	M16	150	54	25	185	35	16	10	根据要求
27790-2108016X200	B	钢制	80	M16	200	54	25	111	35	16	10	根据要求
27790-2108020X75	B	钢制	80	M20	75	54	25	111	36	20	10	根据要求
27790-2108020X100	B	钢制	80	M20	100	54	25	136	36	20	10	根据要求
27790-2108020X150	B	钢制	80	M20	150	54	25	186	36	20	10	根据要求
27790-2108020X200	B	钢制	80	M20	200	54	25	236	36	20	10	根据要求
27790-2108024X75	B	钢制	80	M24	75	54	25	111	36	24	10	根据要求
27790-2108024X100	B	钢制	80	M24	100	54	25	136	36	24	10	根据要求
27790-2108024X150	B	钢制	80	M24	150	54	25	186	36	24	10	根据要求
27790-2108024X200	B	钢制	80	M24	200	54	25	236	36	24	10	根据要求
27790-2110016X75	B	钢制	100	M16	75	69	28	112,5	37,5	16	15	根据要求
27790-2110016X100	B	钢制	100	M16	100	69	28	137,5	37,5	16	15	根据要求
27790-2110016X150	B	钢制	100	M16	150	69	28	187,5	37,5	16	15	根据要求
27790-2110016X200	B	钢制	100	M16	200	69	28	237,5	37,5	16	15	根据要求
27790-2110020X75	B	钢制	100	M20	75	69	28	113,5	38,5	20	15	根据要求
27790-2110020X100	B	钢制	100	M20	100	69	28	138,5	38,5	20	15	根据要求
27790-2110020X150	B	钢制	100	M20	150	69	28	188,5	38,5	20	15	根据要求
27790-2110020X200	B	钢制	100	M20	200	69	28	238,5	38,5	20	15	根据要求
27790-2110020X250	B	钢制	100	M20	250	69	28	288,5	38,5	20	15	根据要求
27790-2110024X100	B	钢制	100	M24	100	69	28	138,5	38,5	24	15	根据要求
27790-2110024X150	B	钢制	100	M24	150	69	28	188,5	38,5	24	15	根据要求
27790-2110024X200	B	钢制	100	M24	200	69	28	238,5	38,5	24	15	根据要求
27790-2110024X250	B	钢制	100	M24	250	69	28	288,5	38,5	24	15	根据要求
27790-2206010X50	B	不锈钢	60	M10	50	45	22	82	32	14	7	根据要求
27790-2206010X75	B	不锈钢	60	M10	75	45	22	107	32	14	7	根据要求
27790-2206010X100	B	不锈钢	60	M10	100	45	22	132	32	14	7	根据要求
27790-2206010X125	B	不锈钢	60	M10	125	45	22	157	32	14	7	根据要求
27790-2206012X50	B	不锈钢	60	M12	50	45	22	82	32	14	7	根据要求
27790-2206012X75	B	不锈钢	60	M12	75	45	22	107	32	14	7	根据要求
27790-2206012X100	B	不锈钢	60	M12	100	45	22	132	32	14	7	根据要求
27790-2206012X125	B	不锈钢	60	M12	125	45	22	157	32	14	7	根据要求
27790-2206012X150	B	不锈钢	60	M12	150	45	22	182	32	14	7	根据要求
27790-2206014X75	B	不锈钢	60	M14	75	45	22	107	32	14	7	根据要求
27790-2206014X100	B	不锈钢	60	M14	100	45	22	132	32	14	7	根据要求
27790-2206014X125	B	不锈钢	60	M14	125	45	22	157	32	14	7	根据要求
27790-2206014X150	B	不锈钢	60	M14	150	45	22	182	32	14	7	根据要求
27790-2206014X175	B	不锈钢	60	M14	175	45	22	207	32	14	7	根据要求
27790-2206016X75	B	不锈钢	60	M16	75	45	22	110	35	13	7	根据要求
27790-2206016X100	B	不锈钢	60	M16	100	45	22	135	35	13	7	根据要求
27790-2206016X125	B	不锈钢	60	M16	125	45	22	160	35	13	7	根据要求
27790-2206016X150	B	不锈钢	60	M16	150	45	22	185	35	13	7	根据要求
27790-2206016X175	B	不锈钢	60	M16	175	45	22	210	35	13	7	根据要求
27790-2206016X200	B	不锈钢	60	M16	200	45	22	235	35	13	7	根据要求
27790-2206020X75	B	不锈钢	60	M20	75	45	22	110	35	17	7	根据要求
27790-2206020X100	B	不锈钢	60	M20	100	45	22	135	35	17	7	根据要求
27790-2206020X125	B	不锈钢	60	M20	125	45	22	160	35	17	7	根据要求
27790-2206020X150	B	不锈钢	60	M20	150	45	22	185	35	17	7	根据要求
27790-2206020X175	B	不锈钢	60	M20	175	45	22	210	35	17	7	根据要求
27790-2206020X200	B	不锈钢	60	M20	200	45	22	235	35	17	7	根据要求
27790-2206020X225	B	不锈钢	60	M20	225	45	22	260	35	17	7	根据要求
27790-2206020X250	B	不锈钢	60	M20	250	45	22	285	35	17	7	根据要求
27790-2208010X50	B	不锈钢	80	M10	50	54	25	85	35	14	10	根据要求
27790-2208010X75	B	不锈钢	80	M10	75	54	25	110	35	14	10	根据要求
27790-2208010X100	B	不锈钢	80	M10	100	54	25	135	35	14	10	根据要求
27790-2208010X125	B	不锈钢	80	M10	125	54	25	160	35	14	10	根据要求
27790-2208012X50	B	不锈钢	80	M12	50	54	25	85	35	14	10	根据要求
27790-2208012X75	B	不锈钢	80	M12	75	54	25	110	35	14	10	根据要求
27790-2208012X100	B	不锈钢	80	M12	100	54	25	135	35	14	10	根据要求
27790-2208012X125	B	不锈钢	80	M12	125	54	25	160	35	14	10	根据要求
27790-2208012X150	B	不锈钢	80	M12	150	54	25	185	35	14	10	根据要求
27790-2208014X100	B	不锈钢	80	M14	100	54	25	135	35	14	10	根据要求
27790-2208014X75	B	不锈钢	80	M14	75	54	25	110	35	14	10	根据要求
27790-2208014X125	B	不锈钢	80	M14	125	54	25	160	35	14	10	根据要求
27790-2208014X150	B	不锈钢	80	M14	150	54	25	185	35	14	10	根据要求
27790-2208014X175	B	不锈钢	80	M14	175	54	25	210	35	14	10	根据要求
27790-2208016X75	B	不锈钢	80	M16	75	54	25	110	35	13	10	根据要求
27790-2208016X100	B	不锈钢	80	M16	100	54	25	135	35	13	10	根据要求
27790-2208016X125	B	不锈钢	80	M16	125	54	25	160	35	13	10	根据要求
27790-2208016X150	B	不锈钢	80	M16	150	54	25	185	35	13	10	根据要求
27790-2208016X175	B	不锈钢	80	M16	175	54	25	210	35	13	10	根据要求
27790-2208016X200	B	不锈钢	80	M16	200	54	25	238	38	13	10	根据要求
27790-2208020X75	B	不锈钢	80	M20	75	54	25	113	38	17	10	根据要求
27790-2208020X100	B	不锈钢	80	M20	100	54	25	138	38	17	10	根据要求
27790-2208020X125	B	不锈钢	80	M20	125	54	25	163	38	17	10	根据要求
27790-2208020X150	B	不锈钢	80	M20	150	54	25	188	38	17	10	根据要求
27790-2208020X175	B	不锈钢	80	M20	175	54	25	213	38	17	10	根据要求
27790-2208020X200	B	不锈钢	80	M20	200	54	25	238	38	17	10	根据要求
27790-2208020X225	B	不锈钢	80	M20	225	54	25	263	38	17	10	根据要求
27790-2208020X250	B	不锈钢	80	M20	250	54	25	288	38	17	10	根据要求
27790-2208024X75	B	不锈钢	80	M24	75	54	25	115	40	20	10	根据要求
27790-2208024X100	B	不锈钢	80	M24	100	54	25	140	40	20	10	根据要求
27790-2208024X125	B	不锈钢	80	M24	125	54	25	165	40	20	10	根据要求
27790-2208024X150	B	不锈钢	80	M24	150	54	25	190	40	20	10	根据要求
27790-2208024X175	B	不锈钢	80	M24	175	54	25	215	40	20	10	根据要求
27790-2208024X200	B	不锈钢	80	M24	200	54	25	240	40	20	10	根据要求
27790-2208024X225	B	不锈钢	80	M24	225	54	25	265	40	20	10	根据要求
27790-2208024X250	B	不锈钢	80	M24	250	54	25	290	40	20	10	根据要求
27790-2210016X75	B	不锈钢	100	M16	75	69	28	117	42	13	15	根据要求
27790-2210016X100	B	不锈钢	100	M16	100	69	28	142	42	13	15	根据要求
27790-2210016X125	B	不锈钢	100	M16	125	69	28	167	42	13	15	根据要求
27790-2210016X150	B	不锈钢	100	M16	150	69	28	192	42	13	15	根据要求
27790-2210016X175	B	不锈钢	100	M16	175	69	28	217	42	13	15	根据要求
27790-2210016X200	B	不锈钢	100	M16	200	69	28	242	42	13	15	根据要求
27790-2210020X75	B	不锈钢	100	M20	75	69	30	118	43	17	15	根据要求
27790-2210020X100	B	不锈钢	100	M20	100	69	30	143	43	17	15	根据要求
27790-2210020X125	B	不锈钢	100	M20	125	69	30	168	43	17	15	根据要求
27790-2210020X150	B	不锈钢	100	M20	150	69	30	193	43	17	15	根据要求
27790-2210020X175	B	不锈钢	100	M20	175	69	30	218	43	17	15	根据要求
27790-2210020X200	B	不锈钢	100	M20	200	69	30	243	43	17	15	根据要求
27790-2210020X225	B	不锈钢	100	M20	225	69	28	267	42	17	15	根据要求
27790-2210020X250	B	不锈钢	100	M20	250	69	28	292	42	17	15	根据要求
27790-2210024X100	B	不锈钢	100	M24	100	69	30	144	44	20	15	根据要求
27790-2210024X125	B	不锈钢	100	M24	125	69	30	169	44	20	15	根据要求
27790-2210024X150	B	不锈钢	100	M24	150	69	30	194	44	20	15	根据要求
27790-2210024X175	B	不锈钢	100	M24	175	69	30	219	44	20	15	根据要求
27790-2210024X200	B	不锈钢	100	M24	200	69	30	244	44	20	15	根据要求
27790-2210024X225	B	不锈钢	100	M24	225	69	28	269	44	20	15	根据要求
27790-2210024X250	B	不锈钢	100	M24	250	69	28	294	44	20	15	根据要求
