        钢制或不锈钢制调节脚

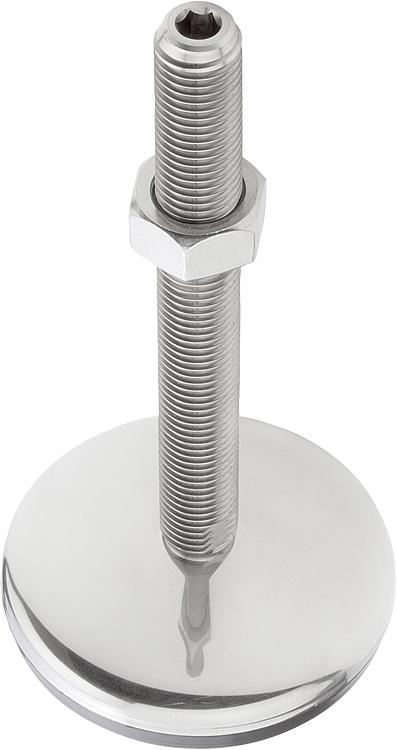

        钢制或不锈钢制调节脚，C 型

商品描述/产品说明

产品说明材料：钢制或不锈钢脚杯和丝杠。
橡胶衬层 (NBR) 80 邵氏硬度。规格：底板和钢制埋头螺栓经镀锌。
不锈钢制底板经抛光。
钢制埋头螺栓，亮色。
硫化橡胶垫，黑色。

提示：钢制或不锈钢制调节脚，带有可旋转的丝杠和橡胶支承面。实心的橡胶衬层通过硫化反应与板材脚杯牢固相连。橡胶衬层的抓地力十分出色。它能起到缓冲作用并阻碍对地面的振动传输和冲撞。

表中给出的负载值基于一系列实验得出，即静态负载垂直于主轴中心的脚杯。振动或其他振荡效果产生的轴向作用力会影响承载力，这种情况下不考虑指定值。

不锈钢支脚在主轴规格大于 M16 时将扳手开口度视作双边。

提供合适的螺母。根据要求：

不锈钢 1.4401 丝杠。

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27790_C 钢制或不锈钢制调节脚，C 型

151 kB

图纸

商品选择/筛选

订货号	类型	主体材料	D	D1	L	H	H1	H2	SW	SW1	负载能力 max. kN （静态负载）	价格
27790-3105010X50	C	钢制	50	M10	50	19	79	29	14	5	4	根据要求
27790-3105012X50	C	钢制	50	M12	50	19	79	29	14	6	4	根据要求
27790-3105012X100	C	钢制	50	M12	100	19	129	29	14	6	4	根据要求
27790-3105016X75	C	钢制	50	M16	75	19	104	29	16	8	4	根据要求
27790-3105016X100	C	钢制	50	M16	100	19	129	29	16	8	4	根据要求
27790-3105016X150	C	钢制	50	M16	150	19	179	29	16	8	4	根据要求
27790-3106010X50	C	钢制	60	M10	50	22	82	32	14	5	7	根据要求
27790-3106012X50	C	钢制	60	M12	50	22	82	32	14	6	7	根据要求
27790-3106012X100	C	钢制	60	M12	100	22	132	32	14	6	7	根据要求
27790-3106016X75	C	钢制	60	M16	75	22	108	33	16	8	7	根据要求
27790-3106016X100	C	钢制	60	M16	100	22	133	33	16	8	7	根据要求
27790-3106016X150	C	钢制	60	M16	150	22	183	33	16	8	7	根据要求
27790-3108016X100	C	钢制	80	M16	100	25	135	35	16	8	10	根据要求
27790-3108016X150	C	钢制	80	M16	150	25	185	35	16	8	10	根据要求
27790-3108020X75	C	钢制	80	M20	75	25	111	36	20	10	10	根据要求
27790-3110020X100	C	钢制	100	M20	100	28	138,5	38,5	20	10	15	根据要求
27790-3110020X150	C	钢制	100	M20	150	28	188,5	38,5	20	10	15	根据要求
27790-3110024X200	C	钢制	100	M24	200	28	238,5	38,5	24	10	15	根据要求
27790-3112020X100	C	钢制	120	M20	100	32	142,5	42,5	20	10	30	根据要求
27790-3112020X150	C	钢制	120	M20	150	32	192,5	42,5	20	10	30	根据要求
27790-3112020X200	C	钢制	120	M20	200	32	242,5	42,5	20	10	30	根据要求
27790-3112024X100	C	钢制	120	M24	100	32	142,5	42,5	24	10	30	根据要求
27790-3112024X150	C	钢制	120	M24	150	32	192,5	42,5	24	10	30	根据要求
27790-3112024X200	C	钢制	120	M24	200	32	242,5	42,5	24	10	30	根据要求
27790-3112030X100	C	钢制	120	M30	100	32	143,5	43,5	30	10	30	根据要求
27790-3112030X150	C	钢制	120	M30	150	32	193,5	43,5	30	10	30	根据要求
27790-3112030X200	C	钢制	120	M30	200	32	243,5	43,5	30	10	30	根据要求
27790-3205010X50	C	不锈钢	50	M10	50	19	79	29	14	5	4	根据要求
27790-3205012X50	C	不锈钢	50	M12	50	19	79	29	14	6	4	根据要求
27790-3205012X100	C	不锈钢	50	M12	100	19	129	29	14	6	4	根据要求
27790-3205016X75	C	不锈钢	50	M16	75	19	104	29	13	8	4	根据要求
27790-3205016X100	C	不锈钢	50	M16	100	19	129	29	13	8	4	根据要求
27790-3205016X150	C	不锈钢	50	M16	150	19	179	29	13	8	4	根据要求
27790-3205016X200	C	不锈钢	50	M16	200	19	229	29	13	8	4	根据要求
27790-3206010X50	C	不锈钢	60	M10	50	22	82	32	14	5	7	根据要求
27790-3206012X50	C	不锈钢	60	M12	50	22	82	32	14	6	7	根据要求
27790-3206012X100	C	不锈钢	60	M12	100	22	132	32	14	6	7	根据要求
27790-3206016X75	C	不锈钢	60	M16	75	22	108	33	13	8	7	根据要求
27790-3206016X100	C	不锈钢	60	M16	100	22	133	33	13	8	7	根据要求
27790-3206016X150	C	不锈钢	60	M16	150	22	183	33	13	8	7	根据要求
27790-3206016X200	C	不锈钢	60	M16	200	22	233	33	13	8	7	根据要求
27790-3208016X75	C	不锈钢	80	M16	75	25	110	35	13	8	10	根据要求
27790-3208016X100	C	不锈钢	80	M16	100	25	135	35	13	8	10	根据要求
27790-3208016X125	C	不锈钢	80	M16	125	25	160	35	13	8	10	根据要求
27790-3208016X150	C	不锈钢	80	M16	150	25	185	35	13	8	10	根据要求
27790-3208016X175	C	不锈钢	80	M16	175	25	210	35	13	8	10	根据要求
27790-3208020X75	C	不锈钢	80	M20	75	25	113	38	17	10	10	根据要求
27790-3208020X200	C	不锈钢	80	M20	200	25	238	38	17	10	10	根据要求
27790-3210020X150	C	不锈钢	100	M20	150	30	193	43	17	10	15	根据要求
27790-3212020X100	C	不锈钢	120	M20	100	32	143	43	17	10	30	根据要求
27790-3212020X150	C	不锈钢	120	M20	150	32	194	44	17	10	30	根据要求
27790-3212020X200	C	不锈钢	120	M20	200	32	244	44	17	10	30	根据要求
27790-3212024X100	C	不锈钢	120	M24	100	32	145	45	20	10	30	根据要求
27790-3212024X150	C	不锈钢	120	M24	150	32	195	45	20	10	30	根据要求
27790-3212024X200	C	不锈钢	120	M24	200	32	245	45	20	10	30	根据要求
27790-3212030X100	C	不锈钢	120	M30	100	32	147	47	26	10	30	根据要求
27790-3212030X150	C	不锈钢	120	M30	150	32	197	47	26	10	30	根据要求
27790-3212030X200	C	不锈钢	120	M30	200	32	247	47	26	10	30	根据要求
