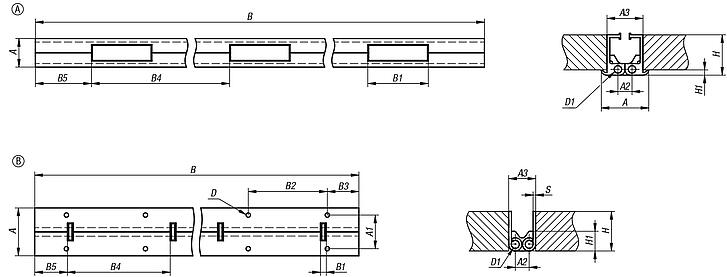

27877-41不锈钢或铝制杆铰链，带双铰接点 |
返回 |
|
|
产品说明产品描述：带双铰接点的杆铰链专为复杂的开启几何形状而开发。由于采用双铰接点运动机构（两条平行的旋转轴线），可以使门或盖板绕过突出的边缘或密封件，而不会使材料卡住。材料：规格：光亮不锈钢。
本色阳极氧化铝。提示：开启角度为 180°。
密封件必须单独订购。
铰链未钻孔。特点： 下载此处为收集信息的 PDF：
查找 CAD 数据？请直接在产品列表中查找。
|

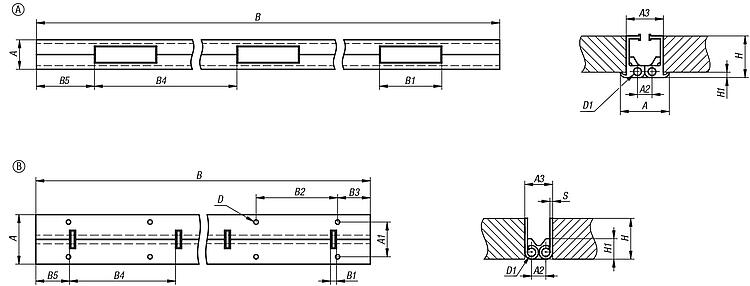

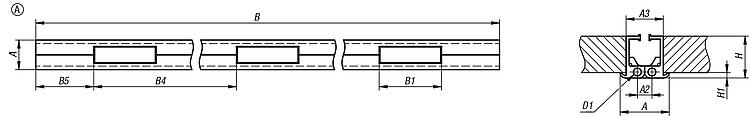

| 订货号 | 类型 | 形状类型 | 主体
材料 | 主体
表面 | B | A | A2 | A3 | B1 | B4 | B5 | D1 | H | H1 | CAD | 配件 | 价格 | 订购 |
|---|
| 27877-41-02332000 | A | 未钻孔 | 铝制 | 阳极氧化 | 2000 | 33 | 9,5 | 25 | 70 | 300 | 65 | 5 | 28 | 3,6 |  | | 根据要求 | | | 27877-41-02332500 | A | 未钻孔 | 铝制 | 阳极氧化 | 2500 | 33 | 9,5 | 25 | 70 | 300 | 15 | 5 | 28 | 3,6 | | | 根据要求 | |
|

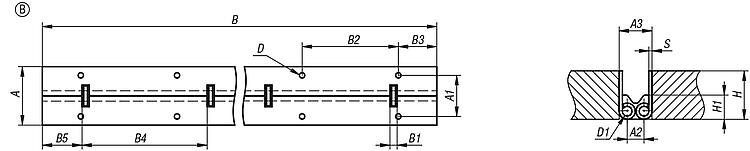

| 订货号 | 类型 | 形状类型 | 主体
材料 | 主体
表面 | B | A | A1 | A2 | A3 | B1 | B2 | B3 | B4 | B5 | D
| D1 | H | H1 | CAD | 配件 | 价格 | 订购 |
|---|
| 27877-41-11600480 | B | 已钻孔 | 不锈钢 A2 | 亮色 | 480 | 60,5 | 42,5 | 10,5 | 20,5 | 7 | 100 | 40 | 130 | 42,5 | 5,5 | 6 | 25 | 15 | | | 根据要求 | | | 27877-41-11602495 | B | 已钻孔 | 不锈钢 A2 | 亮色 | 2495 | 60,5 | 42,5 | 10,5 | 20,5 | 7 | 100 | 47,5 | 130 | 73,6 | 5,5 | 6 | 25 | 15 | | | 根据要求 | |
|
|
|
