        钢或不锈钢旋转铰链，23 毫米斜边

商品描述/产品说明

产品说明产品描述：使用旋转铰链通常是出于功能或视觉方面的考虑。铰链安装在门和门框的内侧，只有在门打开时才能看到。材料：规格：门部件、门框部件和插销均为钢质，未经处理或镀锌。
门部件、框架部件和销钉均为不锈钢，光亮。
黑色保险丝套管。提示：用于表面安装的门。
铰链不可见。
斜边 23 毫米。
左右均可使用。
开口角度 120°。
用于拧紧的框架部件。

形式 B：带安全夹的栓式插销。
B 型（不锈钢型）：根据 DIN EN 45545-3 标准，防火等级为 E60。应用：- 机器和设备制造
- 开关柜和控制柜
- 医疗和实验室技术
- 运输和输送系统图纸提示：

1) 倒角
2) 锁盘安装说明
3) 带 M6 沉孔
4) 带 M6 沉孔 + 锁定盘
5) 带 M6 螺栓+锁紧盘
6) 插销式：无凹槽
7) 销式：带凹槽，包括 DIN6799 防护垫圈
8) 插销类型：带凹槽，含 O 型圈
9) 安装锁夹并将门挂在门框上

特点：

下载此处为收集信息的 PDF：

查找 CAD 数据？请直接在产品列表中查找。

Datasheet 27878-02 钢或不锈钢旋转铰链，23 毫米斜边

242 kB

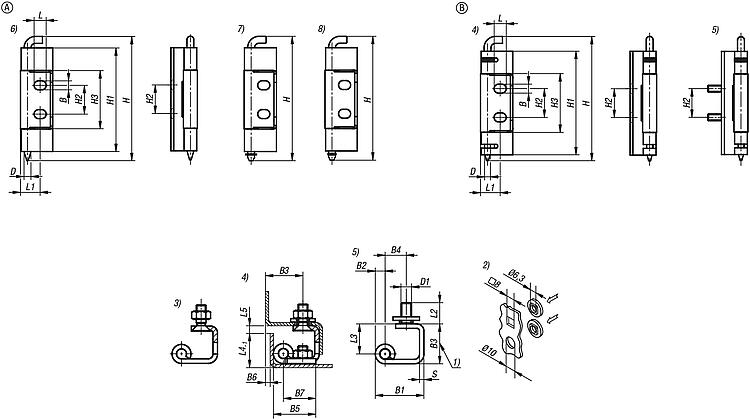

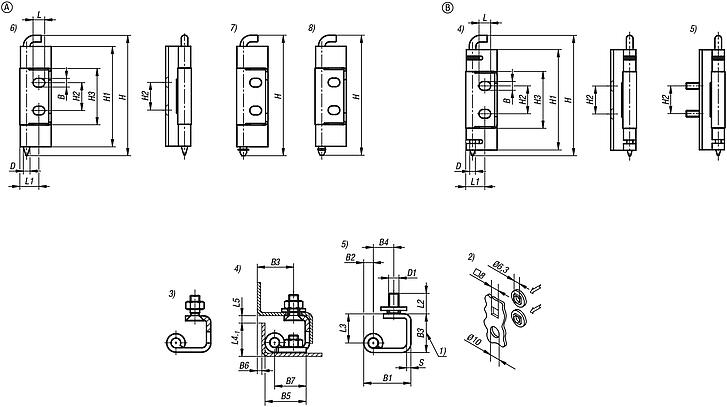

图片（总概述）

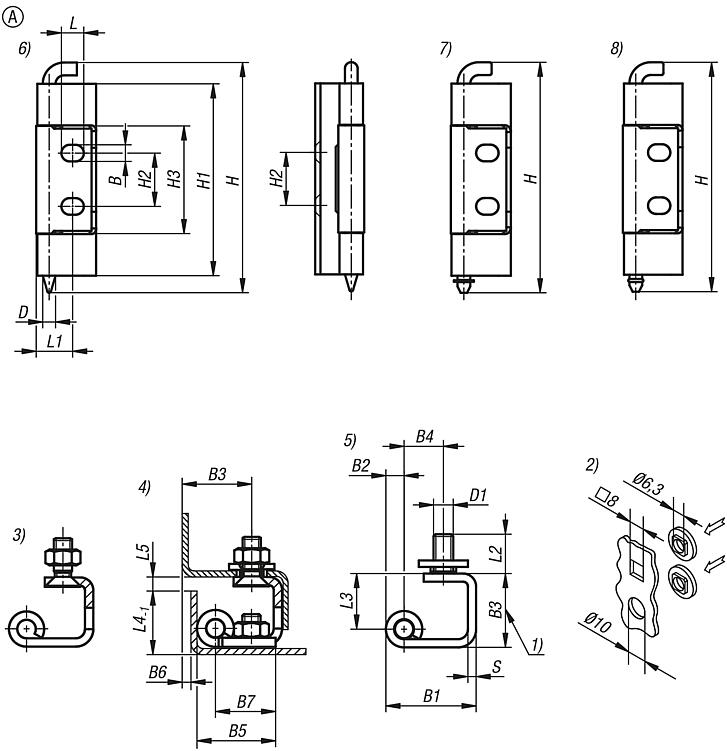

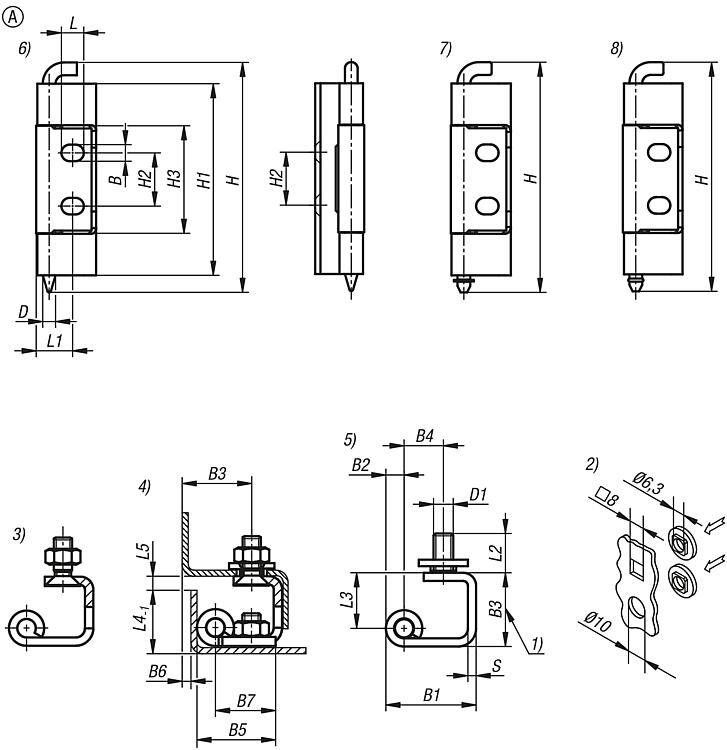

钢或不锈钢旋转铰链，23 毫米斜边，A 型

更多信息

图纸

商品选择/筛选

订货号	类型	门部件固定方式	销钉规格	框架部件规格	销钉材料	类型 2	价格
27878-02-01202112	A	-	无开槽	-	钢制	无锁定盘	根据要求
27878-02-01203112	A	-	-	-	钢制	无锁定盘	根据要求
27878-02-01204112	A	-	-	-	钢制	无锁定盘	根据要求
27878-02-01212112	A	-	无开槽	-	钢制	带锁盘	根据要求
27878-02-01213112	A	-	-	-	钢制	带锁盘	根据要求
27878-02-01214112	A	-	-	-	钢制	带锁盘	根据要求
27878-02-01212122	A	-	无开槽	-	钢制	带锁盘	根据要求
27878-02-01213122	A	-	-	-	钢制	带锁盘	根据要求
27878-02-01214122	A	-	-	-	钢制	带锁盘	根据要求
27878-02-01102111	A	可固定	无开槽	-	钢制	无锁定盘	根据要求
27878-02-01103111	A	可固定	-	-	钢制	无锁定盘	根据要求
27878-02-01104111	A	可固定	-	-	钢制	无锁定盘	根据要求
27878-02-01112111	A	可固定	无开槽	-	钢制	带锁盘	根据要求
27878-02-01113111	A	可固定	-	-	钢制	带锁盘	根据要求
27878-02-01114111	A	可固定	-	-	钢制	带锁盘	根据要求
27878-02-01112121	A	可固定	无开槽	-	钢制	带锁盘	根据要求
27878-02-01113121	A	可固定	-	-	钢制	带锁盘	根据要求
27878-02-01114121	A	可固定	-	-	钢制	带锁盘	根据要求
27878-02-11202313	A	-	无开槽	-	不锈钢 1.4301	无锁定盘	根据要求
27878-02-11203213	A	-	-	-	不锈钢 1.4305	无锁定盘	根据要求
27878-02-11204213	A	-	-	-	不锈钢 1.4305	无锁定盘	根据要求
27878-02-11112313	A	-	无开槽	-	不锈钢 1.4301	带锁盘	根据要求
27878-02-11113213	A	-	-	-	不锈钢 1.4305	带锁盘	根据要求
27878-02-11114213	A	-	-	-	不锈钢 1.4305	带锁盘	根据要求
27878-02-11212323	A	-	无开槽	-	不锈钢 1.4301	带锁盘	根据要求
27878-02-11213223	A	-	-	-	不锈钢 1.4305	带锁盘	根据要求
27878-02-11214223	A	-	-	-	不锈钢 1.4305	带锁盘	根据要求

订货号	主体材料	主体表面	B	B1	B2	B3	B4	B5	B6	B7	D	D1	H	H1	H2	H3	L	L1	L2	L3	L4	L5	S	价格
27878-02-01202112	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01203112	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01204112	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01212112	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01213112	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01214112	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01212122	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-01213122	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-01214122	钢制	未处理	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-01102111	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01103111	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01104111	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01112111	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01113111	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01114111	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-01112121	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-01113121	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-01114121	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-11202313	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-11203213	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-11204213	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-11112313	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-11113213	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-11114213	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	-	108	90	25	50,5	10,5	17,1	-	17	21	4	2,5-2,75	根据要求
27878-02-11212323	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-11213223	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求
27878-02-11214223	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	6	M6	108	90	25	50,5	10,5	17,1	12	17	21	4	2,5-2,75	根据要求

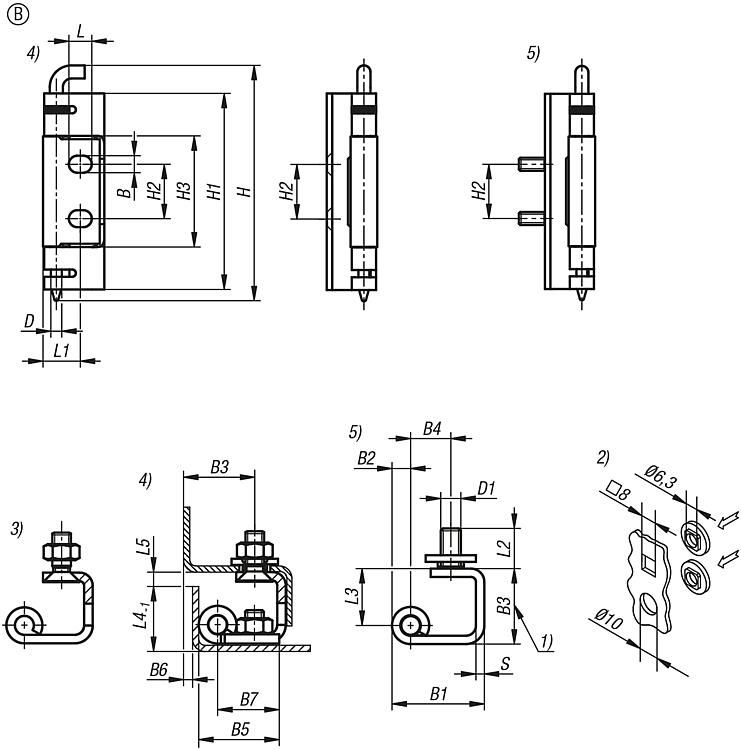

钢或不锈钢旋转铰链，23 毫米斜边，B 型

更多信息

图纸

商品选择/筛选

订货号	类型	门部件固定方式	销钉规格	框架部件规格	销钉材料	类型 2	价格
27878-02-02106112	B	可固定	自锁	-	钢制	无锁定盘	根据要求
27878-02-02106122	B	可固定	自锁	-	钢制	无锁定盘	根据要求
27878-02-02116112	B	可固定	自锁	-	钢制	带锁盘	根据要求
27878-02-02116122	B	可固定	自锁	-	钢制	带锁盘	根据要求
27878-02-02206113	B	-	自锁	-	钢制	无锁定盘	根据要求
27878-02-02206123	B	-	自锁	-	钢制	无锁定盘	根据要求
27878-02-02216113	B	-	自锁	-	钢制	带锁盘	根据要求
27878-02-02216123	B	-	自锁	-	钢制	带锁盘	根据要求
27878-02-12106313	B	-	自锁	-	不锈钢 1.4301	无锁定盘	根据要求
27878-02-12116313	B	-	自锁	-	不锈钢 1.4301	带锁盘	根据要求
27878-02-12206323	B	-	自锁	-	不锈钢 1.4301	无锁定盘	根据要求
27878-02-12216323	B	-	自锁	-	不锈钢 1.4301	带锁盘	根据要求

订货号	主体材料	主体表面	B	B1	B2	B3	B4	B5	B6	B7	D	D1	H	H1	H2	H3	L	L1	L2	L3	L4	L5	S	价格
27878-02-02106112	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	5	-	108	90	25	51	10,5	17,1	-	17	21	4,1	2,5-2,75	根据要求
27878-02-02106122	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	5	M6	108	90	25	51	10,5	17,1	12	17	21	4,1	2,5-2,75	根据要求
27878-02-02116112	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	5	-	108	90	25	51	10,5	17,1	-	17	21	4,1	2,5-2,75	根据要求
27878-02-02116122	钢制	镀锌	7,8	28	6	23	12	26	3	19,9	5	M6	108	90	25	51	10,5	17,1	12	17	21	4,1	2,5-2,75	根据要求
27878-02-02206113	钢制	未处理	7,8	28	6	23	12	26	3	19,9	5	-	108	90	25	51	10,5	17,1	-	17	21	4,1	2,5-2,75	根据要求
27878-02-02206123	钢制	未处理	7,8	28	6	23	12	26	3	19,9	5	M6	108	90	25	51	10,5	17,1	12	17	21	4,1	2,5-2,75	根据要求
27878-02-02216113	钢制	未处理	7,8	28	6	23	12	26	3	19,9	5	-	108	90	25	51	10,5	17,1	-	17	21	4,1	2,5-2,75	根据要求
27878-02-02216123	钢制	未处理	7,8	28	6	23	12	26	3	19,9	5	M6	108	90	25	51	10,5	17,1	12	17	21	4,1	2,5-2,75	根据要求
27878-02-12106313	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	5	-	108	90	25	51	10,5	17,1	-	17	21	4,1	2,5-2,75	根据要求
27878-02-12116313	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	5	-	108	90	25	51	10,5	17,1	-	17	21	4,1	2,5-2,75	根据要求
27878-02-12206323	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	5	M6	108	90	25	51	10,5	17,1	12	17	21	4,1	2,5-2,75	根据要求
27878-02-12216323	不锈钢 A2	亮色	7,8	28	6	23	12	26	3	19,9	5	M6	108	90	25	51	10,5	17,1	12	17	21	4,1	2,5-2,75	根据要求
